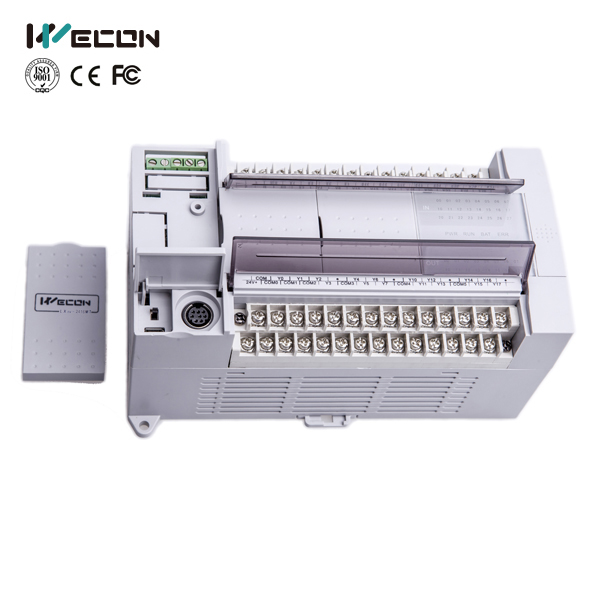

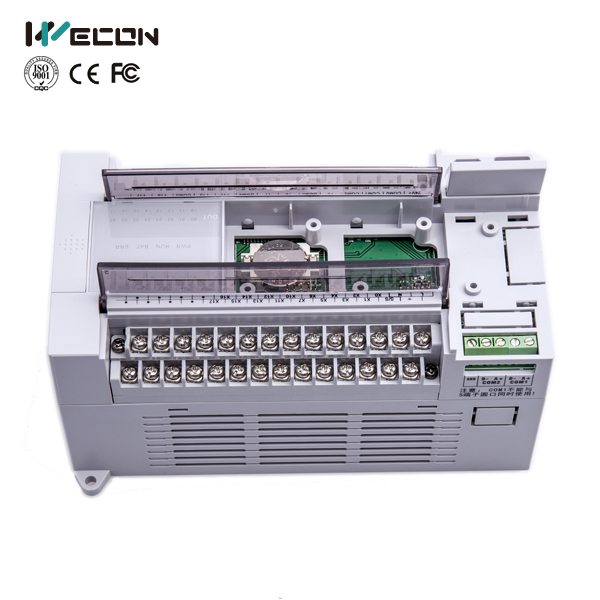

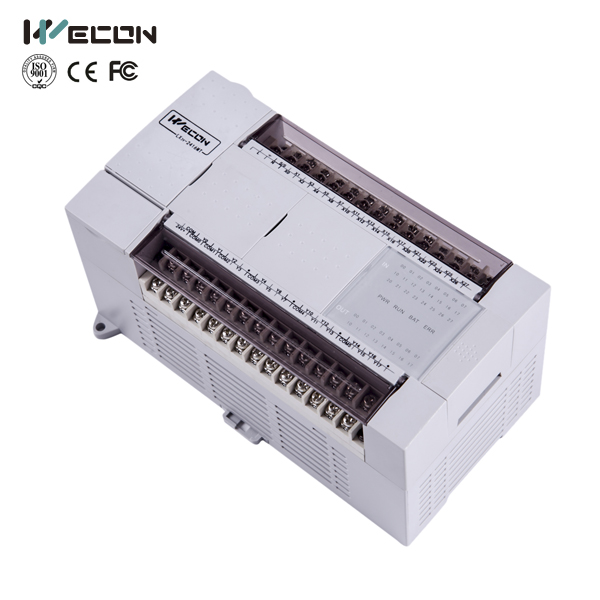

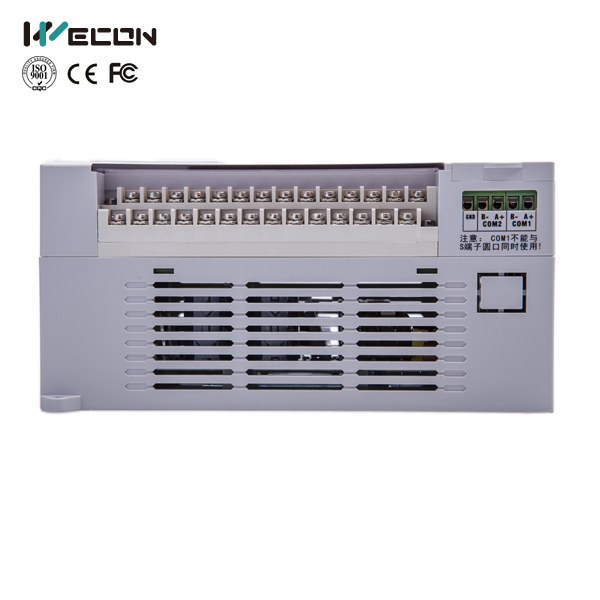

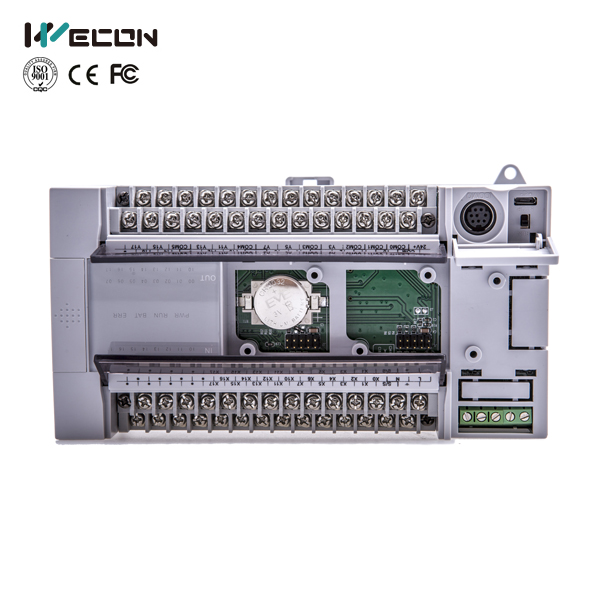

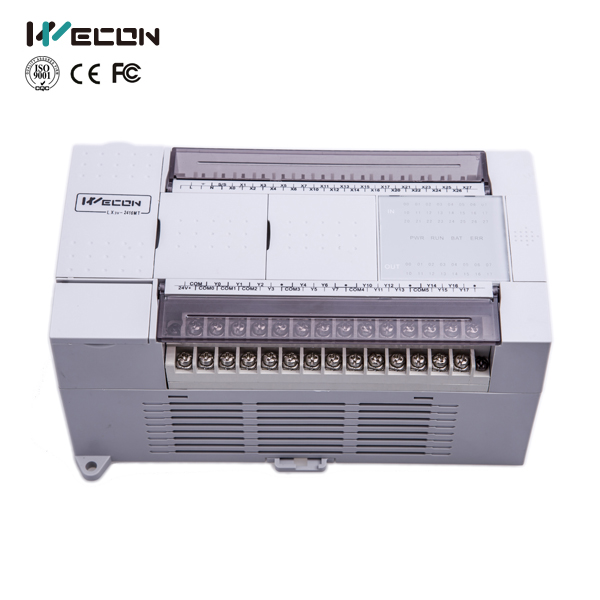

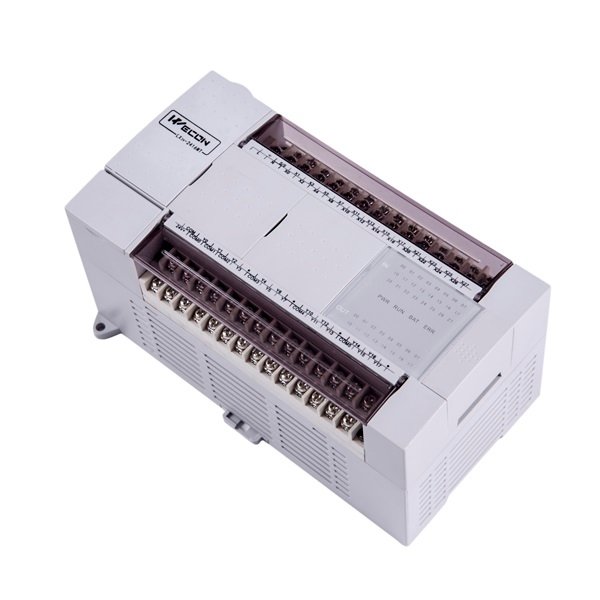

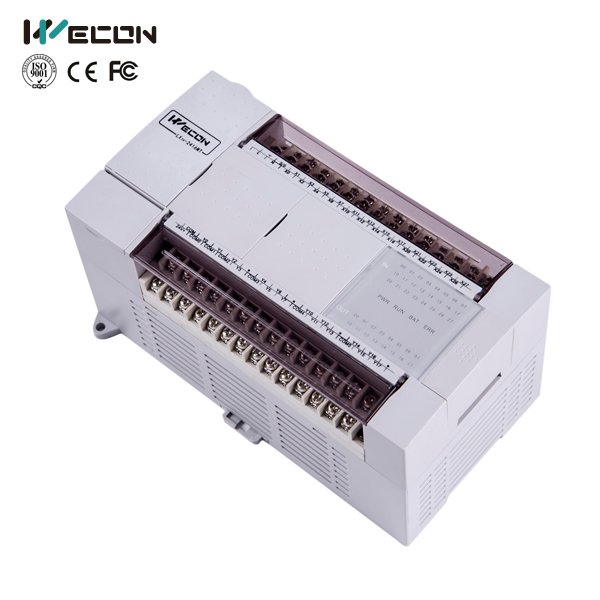

Controlador Lógico Programable de 40 puntos, 24 entradas y 16 salidas digitales tipo transistor.

DESCRIPCIÓN

Este PLC versátil ofrece alimentación (AC 85-265V o DC 24V), con 24 entradas digitales (NPN/PNP) y 16 salidas tipo transistor, incluyendo 2 canales de pulso de alta velocidad. Dispone de puertos RS422/RS485 (Modbus RTU) y soporta protocolos 2N/LX3VP. Soporte para dos placas BD y modulos externos. Programable con Wecon PLC Editor (gratuito) en Ladder/Lista de instrucciones. Incluye funciones de seguridad, fecha/hora en tiempo real y soporta red N:N de hasta 8 PLCs con 64K-step.

CARACTERÍSTICAS

Fuente de poder: AC 85-265V / DC 24V. 20W potencia nominal.
IO: 24xDI / 16xDO (tipo transistor), 2 canales de 100K pulso de salida de alta velocidad.
24 entradas digitales NPN / PNP.
16 salidas tipo transistor.

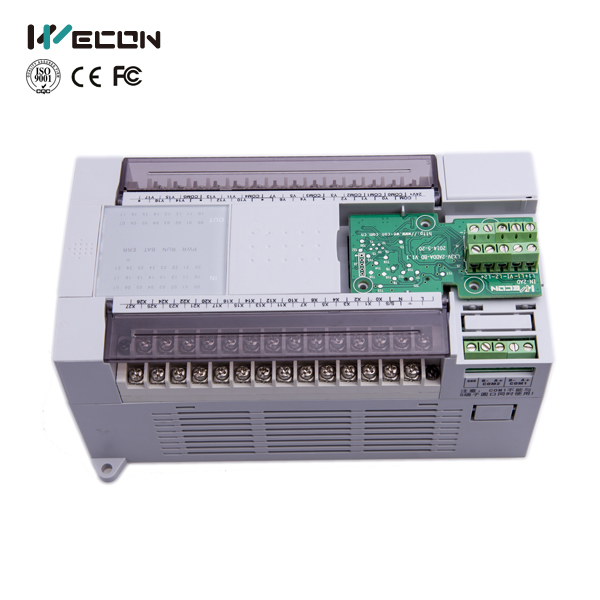

Puertos: RS422, RS485 (Modbus RTU), soporte para dos placa BD y modulos externos.
Procolos: 2N NO PROTOCOL, LX3VP PROTOCOL.

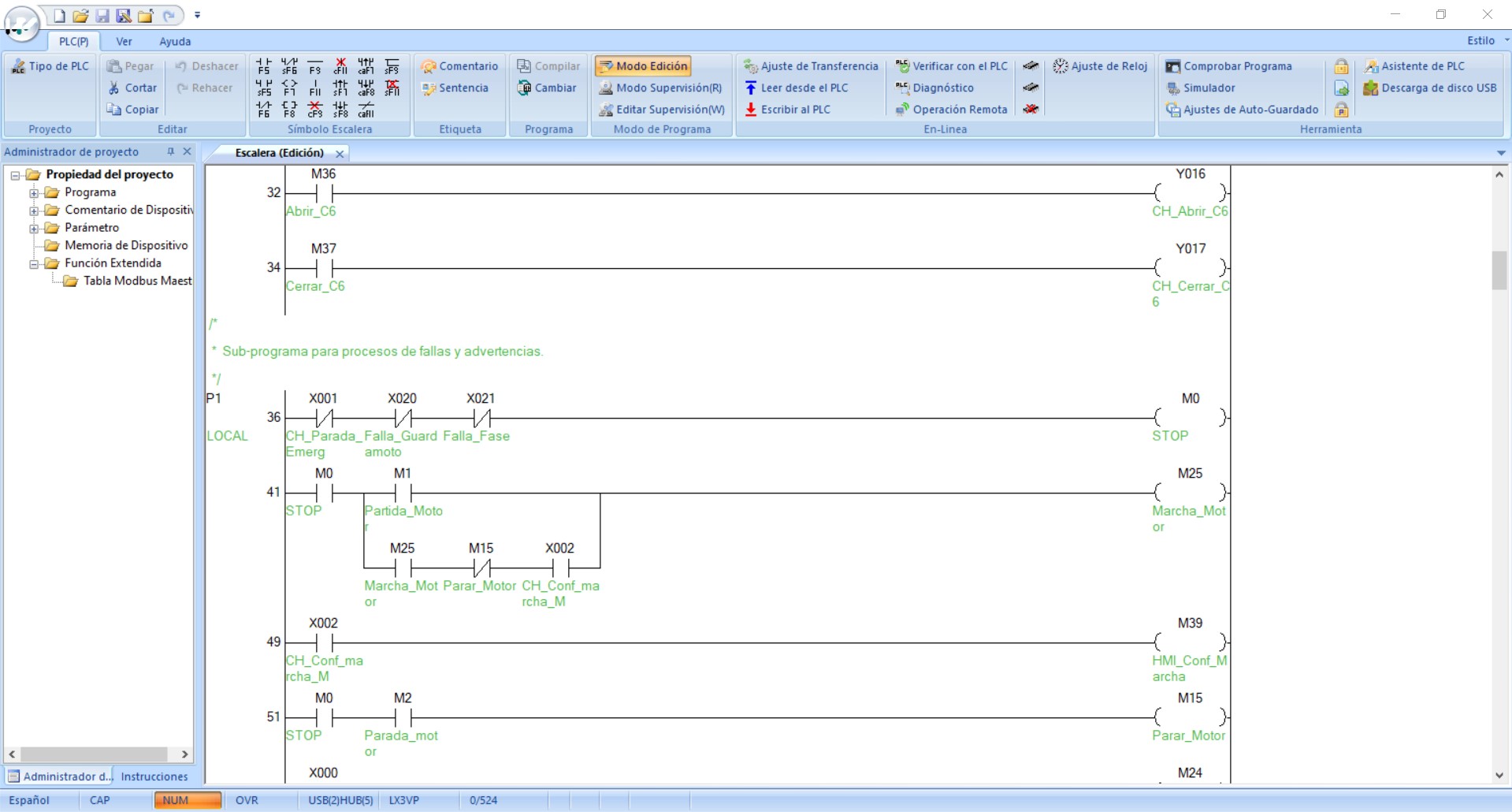

Software de programación: Wecon PLC Editor (gratuito).
Lenguaje de programación: Ladder / Lista de instrucciones.
Descarga y monitoreo: cable serial / cable mini USB.
Seguridad: carga / descarga / contraseña de programa.
Fecha y hora en tiempo real.
Simulador en línea.
Soporte 64K-step escalera.
Soporte N:N red PLC de hasta 8 PLCs.
Soporte técnico.
Pagina de soporte fabricante: http://docs.we-con.com.cn/wiki/plc/view/Main/

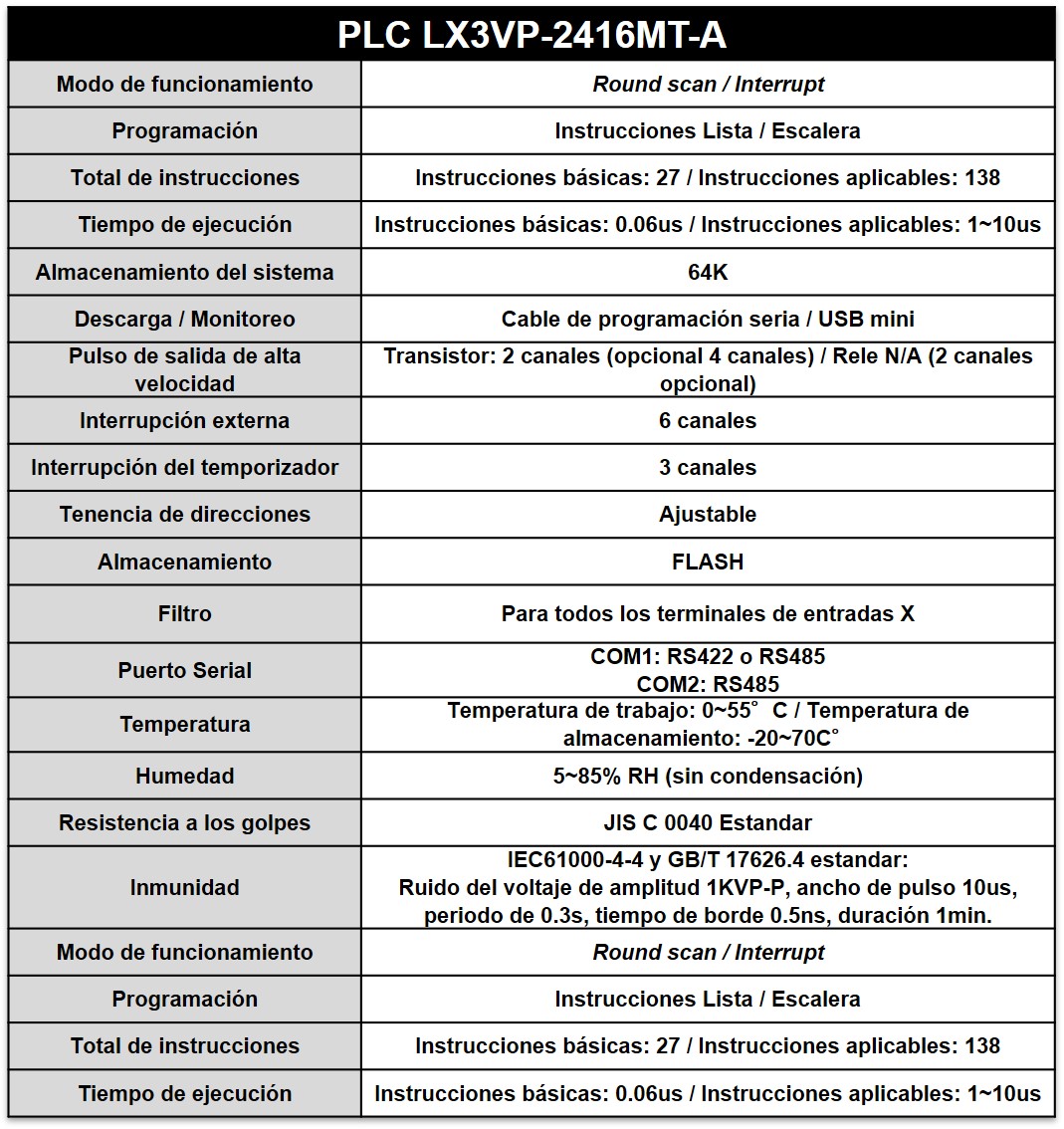

ESPECIFICACIONES

Ítem	Serie LX3VP
Modo de funcionamiento	Round scan / Interrupt
Programación	Instrucciones Lista / Escalera
Total de instrucciones	Instrucciones básicas: 27 / Instrucciones aplicables: 138
Tiempo de ejecución	Instrucciones básicas: 0.06us / Instrucciones aplicables: 1~10us
Almacenamiento del sistema	64K
Descarga / Monitoreo	Cable de programación seria / USB mini
Pulso de salida de alta velocidad	Transistor: 2 canales (opcional 4 canales) / Rele N/A (2 canales opcional)
Interrupción externa	6 canales
Interrupción del temporizador	3 canales
Tenencia de direcciones	Ajustable
Almacenamiento	FLASH
Filtro	Para todos los terminales de entradas X
Puerto Serial	COM1: RS422 o RS485 COM2: RS485
Temperatura	Temperatura de trabajo: 0~55°C / Temperatura de almacenamiento: -20~70C°
Humedad	5~85% RH (sin condensación)
Resistencia a los golpes	JIS C 0040 Estandar
Inmunidad	IEC61000-4-4 y GB/T 17626.4 estandar: Ruido del voltaje de amplitud 1KVP-P, ancho de pulso 10us, periodo de 0.3s, tiempo de borde 0.5ns, duración 1min.

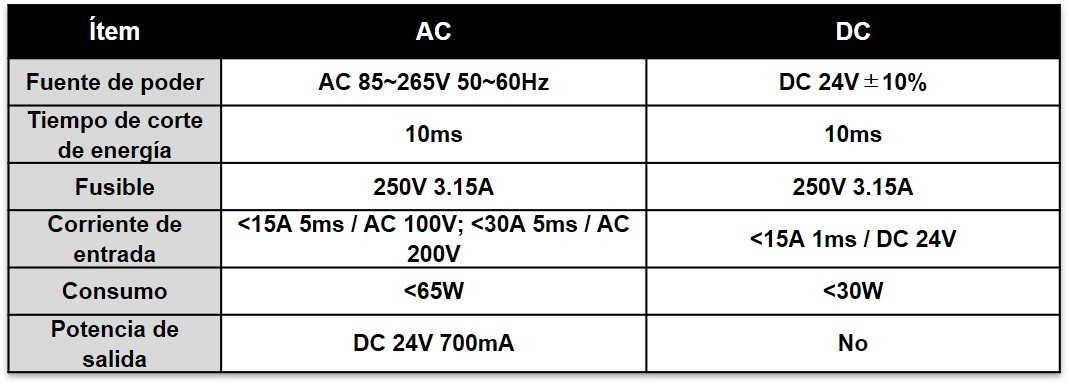

FUENTE DE ALIMENTACIÓN

Ítem	AC	DC
Fuente de poder	AC 85~265V 50~60Hz	DC 24V±10%
Tiempo de corte de energía	10ms	10ms
Fusible	250V 3.15A	250V 3.15A
Corriente de entrada	<15A 5ms / AC 100V; <30A 5ms / AC 200V	<15A 1ms / DC 24V
Consumo	<65W	<30W
Potencia de salida	DC 24V 700mA	No

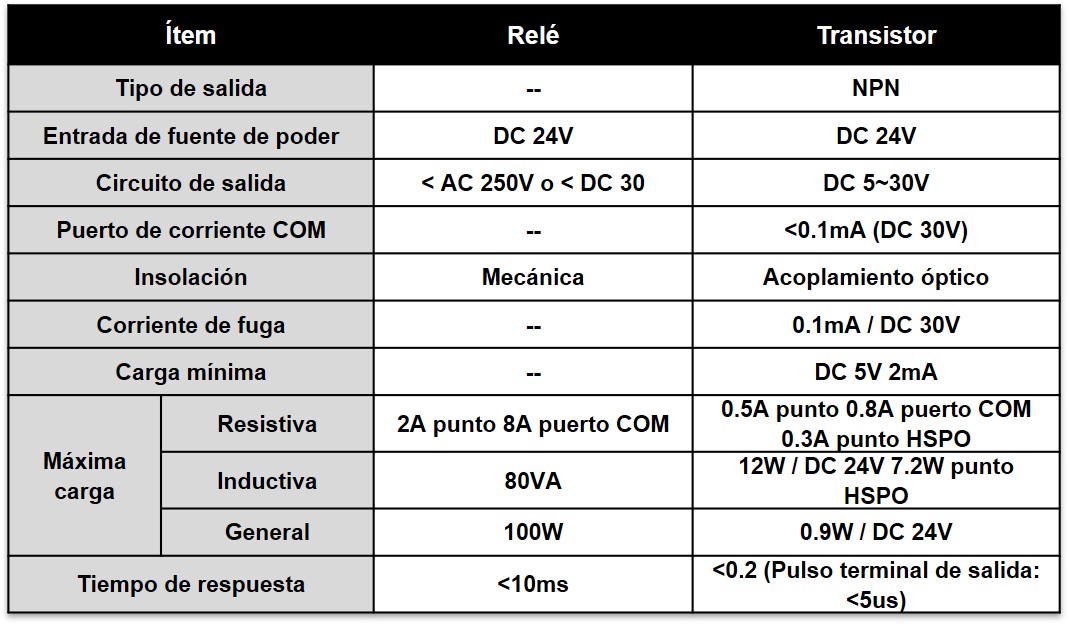

SALIDA

Ítem		Relé	Transistor
Tipo de salida		—	NPN
Entrada de fuente de poder		DC 24V	DC 24V
Circuito de salida		< AC 250V o < DC 30	DC 5~30V
Puerto de corriente COM		—	<0.1mA (DC 30V)
Insolación		Mecánica	Acoplamiento óptico
Corriente de fuga		—	0.1mA / DC 30V
Carga mínima		—	DC 5V 2mA
Máxima carga	Resistiva	2A punto 8A puerto COM	0.5A punto 0.8A puerto COM 0.3A punto HSPO
	Inductiva	80VA	12W / DC 24V 7.2W punto HSPO
	General	100W	0.9W / DC 24V
Tiempo de respuesta		<10ms	<0.2 (Pulso terminal de salida: <5us)
