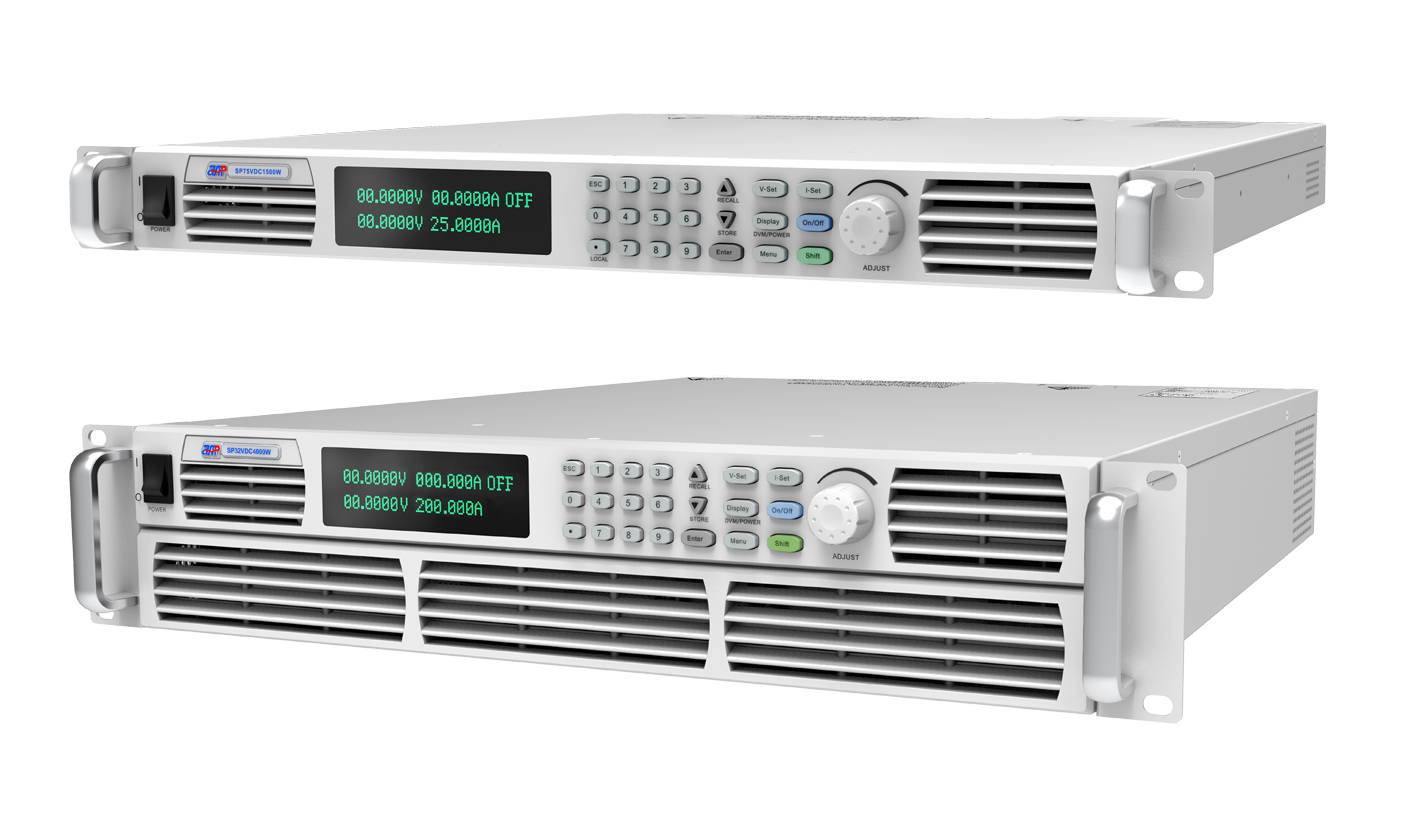

FUENTES DE PODER PROGRAMABLES SP2
Fuentes de poder programables DC de amplio rango 1000W en 2U
DESCRIPCIÓN
Fuentes de poder DC con salidas estables y amplio rango de voltaje y corriente. Para unidades independientes, el rango de corriente puede alcanzar los 200A y el rango de voltaje puede alanzar los 800V. Una unidad de fuente de poder programable puede substituir varias fuentes de poder switching. Puede ofrecer múltiples grupos de salidas de voltaje y corriente, fijar tiempos de salida preestablecidos, provee protecciones OVP, OCP, OPP, OTP y SCP. Interfaces de comunicación RS232, RS485, USB, LAN estándar (GPIB es opcional). Se puede aplicar en varios campos.
CARACTERÍSTICAS
- Bajo rizado y ruido
- Alta precisión y resolución
- Cambios de modos de trabajo en voltaje constante (CV) y corriente constante (CC) libremente
- Protecciones OVP/OCP/OPP/OTP/SCP
- Compensación remota
- Con interface de entrada de control análogo externo
- Interfaces de comunicación USB/LAN/RS485/RS232 estandar
- Maestro / esclavo en modos de operación en paralelo y serie de hasta 10 unidades
ESPECIFICACIONES DEL EQUIPO
| Modelo | SPS32VDC1000W | SPS40VDC1000W | SPS80VDC1000W | SPS120VDC1000W | |
| Entrada | Voltaje de entrada | 90~265VAC | |||
| Frecuencia de entrada | 47~63HZ | ||||
| Factor de Potencia | >0,98 | >0,98 | >0,97 | >0,98 | |
| Potencia de entrada | 1500VA(MAX) | 1300VA(MAX) | 1200VA(MAX) | 1300VA(MAX) | |
| Salida | Rango de voltaje de salida | 0~32V | 0~40V | 0~80V | 0~120V |
| Rango de corriente de salida | 0~200A | 0~120A | 0~60A | 0~40A | |
| Rango de salida de potencia | 0~1000W | ||||
| Regulación de voltaje de carga | 30mV | 15mV | 15mV | 15mV | |
| Regulación de corriente de carga | 200mA | 120mA | 60mA | 40mA | |
| Resolución de display de voltaje | 0,1mV | 0,1mV | 0,1mV | 1mV | |
| Resolución de display de corriente | 1mA | 1mA | 0,2mA | 0,1mA | |
| Resolución del voltaje programable | 1mV | 1mV | 1,5mV | 3mV | |
| Resolución de la corriente programable | 6mA | 3mA | 2mA | 1mA | |
| Precisión del ajuste de voltaje | 0,05%+15mV | 0,05%+15mV | 0,05%+15mV | 0,1%+15mV | |
| Precisión del ajuste de corriente | 0,1%+200mA | 0,1%+120mA | 0,1%+60mA | 0,1%+40mA | |
| Precisión de la medición de voltaje | 0,05%+15mV | 0,05%+15mV | 0,05%+15mV | 0,1%+15mV | |
| Precisión de la medición de corriente | 0,1%+200mA | 0,1%+120mA | 0,1%+60mA | 0,1%+40mA | |
| Voltaje de rizado (ripple) | 60mVp-p 10mVrms | 40mVp-p 6mVrms | 40mVp-p 6mVrms | 80mVp-p 15mVrms | |
| Corriente de rizado (ripple) | 400mA (Full range) 200mA (TYP Value) | 150mA (Full Range) 20mA (TYP Value) | 50mA (Full Range) 10mA (TYP Value) | 60mA (Full Range) 10mA (TYP Value) | |
| Regulación de línea (voltaje) | 0,01%+8mV | 0,02%+8mV | 0,01%+8mV | 0,02%+8mV | |
| Regulación de línea (corriente) | 200mA | 30mA | 30mA | 40mA | |
| Coeficiente de temperatura de voltaje | 100ppm/˚C | ||||
| Coeficiente de temperatura de corriente | 150ppm/˚C | ||||
| Resolución DVM | 0,1mV | 0,1mV | 0,1mV | 1mV | |
| Precisión DVM | 0,05%+15mV | 0,05%+15mV | 0,05%+15mV | 0,1%+15mV | |
| Modo de operación | Voltaje constante (CV) / Corriente constante (CC) | ||||
| Compensación remota | 4V MAX | 4V MAX | 4V MAX | 5V MAX | |
| Control Maestro-esclavo | Si | ||||
| Respuesta (Incremento de Voltaje) | ≤20ms (Sin carga) ≤40ms (carga completa) | ≤10ms | ≤15ms | ≤20ms | |
| Respuesta (Caída de Voltaje) | ≤500ms (Sin carga) ≤45ms (carga completa) | ≤350ms (Sin carga) ≤10ms (carga completa) | ≤450ms (Sin carga) ≤30ms (carga completa) | ≤350ms (Sin carga) ≤21ms (carga completa) | |
| Tiempo de recuperación ante transiente de carga | ≤2ms | ||||
| Tiempo de respuesta de comandos | 50ms | ||||
| Capacidad en serie | Arriba de 10 unidades | ||||
| Capacidad en paralelo | Arriba de 10 unidades | ||||
| Current Sharing | 12V | 12V | 20V | 30V | |
| Eficiencia (carga completa) | 85% | 87% | 89% | 88% | |
| Otros | Funciones de protección | OPV / OCP / OTP / OPP / SCP | |||
| Función reguladora de tensión (Fold Back) | No | Si | Si | Si | |
| Fusible de entrada | 20A, 125VAC/250VAC, Tipo de actuación rápida | 30A, 125VAC/250VAC, Tipo de actuación rápida | 30A, 125VAC/250VAC, Tipo de actuación rápida | 30A, 125VAC/250VAC, Tipo de actuación rápida | |
| Peso Neto | 14,7 Kg | 14,7 Kg | 13,2 Kg | 13,2 Kg | |
| Peso de accesorios | 1,0 Kg | ||||
| Dimensiones (Ancho x Alto x Profundidad) | 438,0 x 87,0 x 626,0 mm | 483,0 x 87,0 x 626,0 mm | 483,0 x 87,0 x 581,0 mm | 483,0 x 87,0 x 581,0 mm | |
| Modos de comunicación | 1. RS232 / RS485 / USB / LAN; 2. RS232 / RS485 / USB / LAN / GPIB | ||||
| Ambiente de operación | Temperatura 0-40˚C, Humedad relativa 10%~90% (sin condensación); Grado de contaminación 2; Categoría de instalación II, Uso interiores. | ||||
| Modo de enfriamiento | Enfriamiento por aire forzado | ||||
| Altura | 2000m | ||||
FICHA TÉCNICA

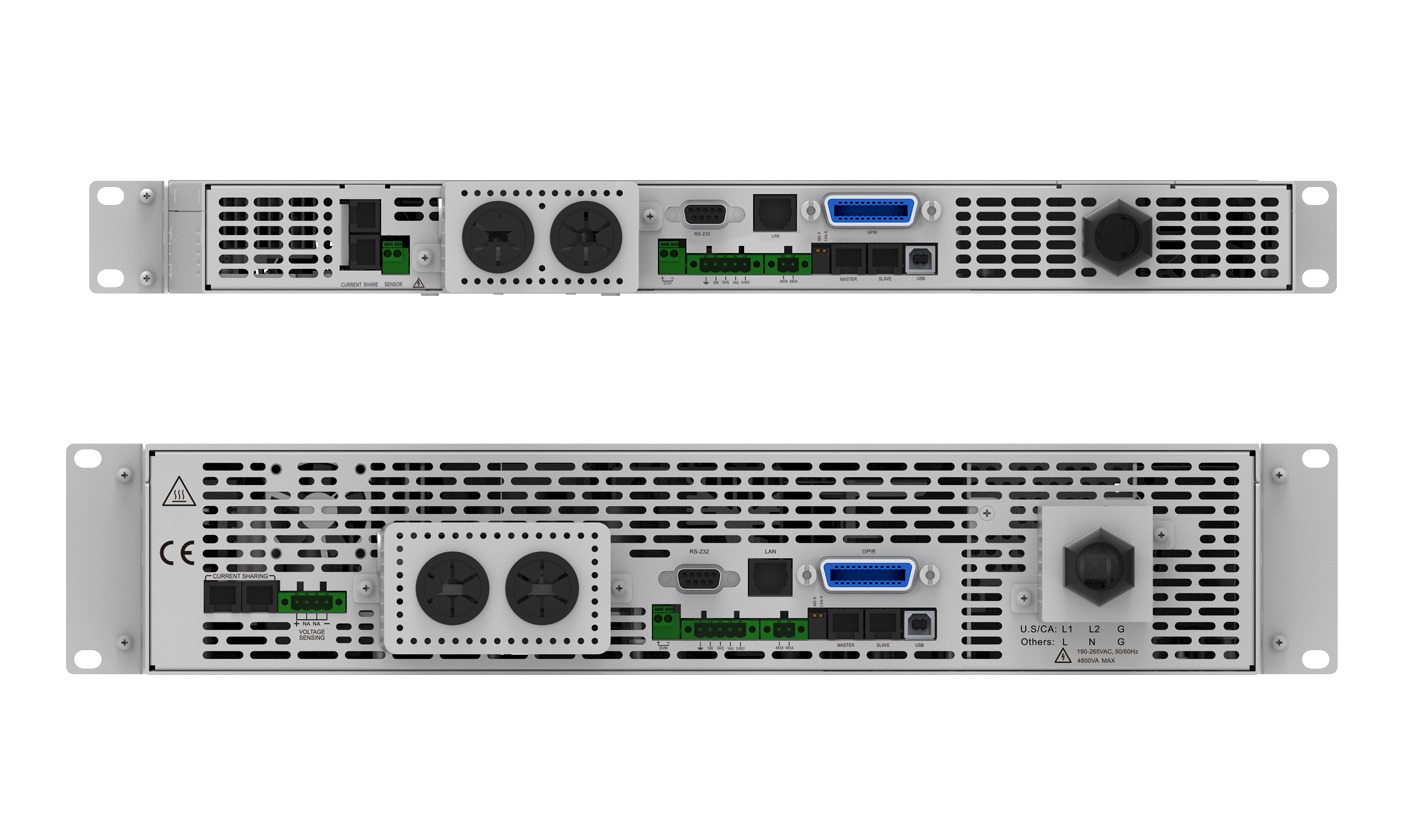

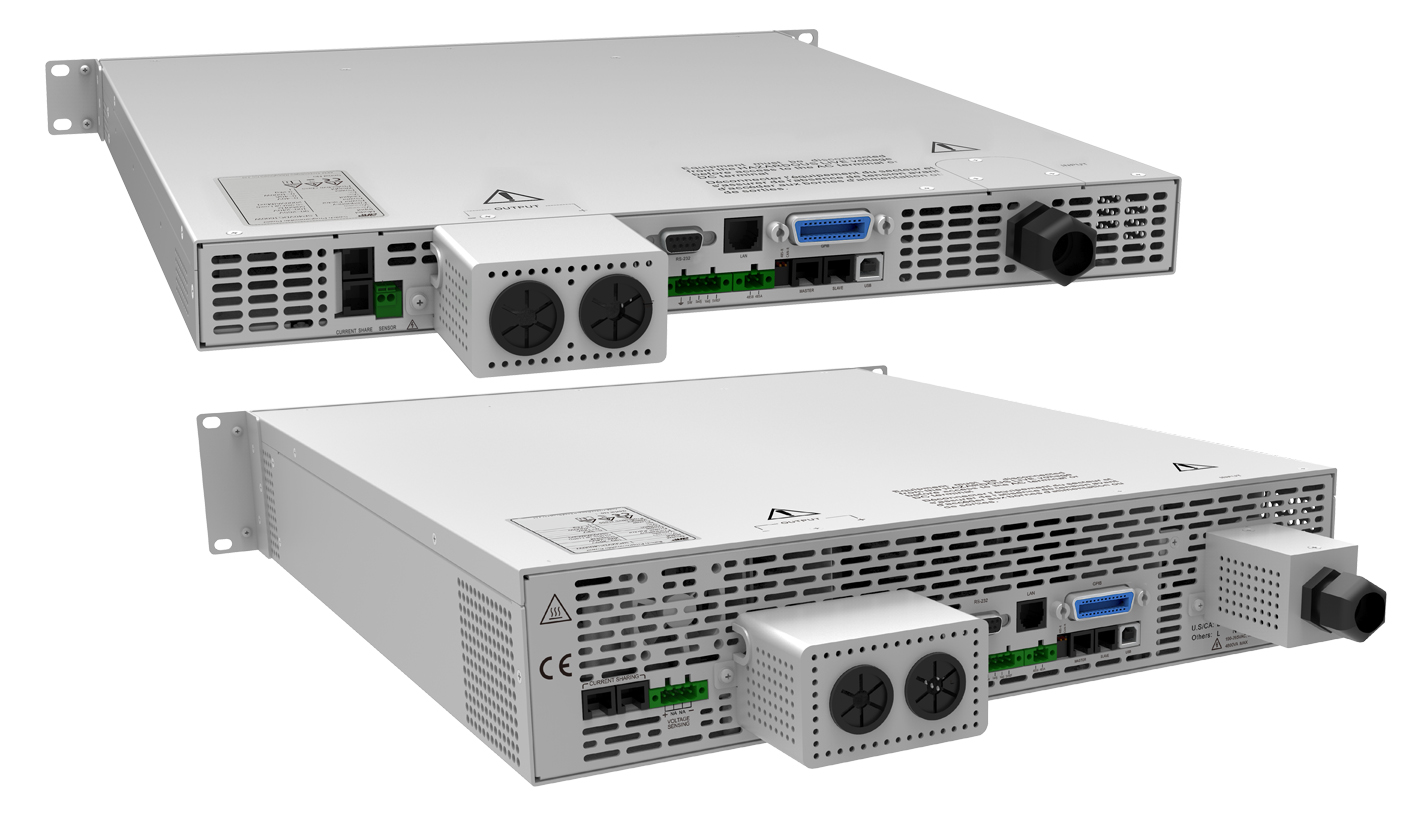

GALERÍA DE FOTOS
