Central N°5- Motor 3 KW (4HP) 380V – Caudal 17,4 LPM / Presión 80 BAR
DESCRIPCIÓN
La central hidráulica compacta cuenta con un motor AC trifásico (380V) de 3 KW (4 HP) de potencia, el cual gira a 2900 RPM (2 polos), entregando un torque de 9.88 N-metro.
La bomba del circuito de 6.0 cc serie H entrega 17.4 litros/min.
La presión máxima de esta unidad hidráulica es de 80 Bar (1160 PSI).

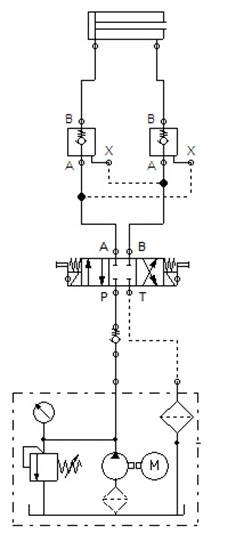

Ademas el sistema cuenta con los siguientes componentes:

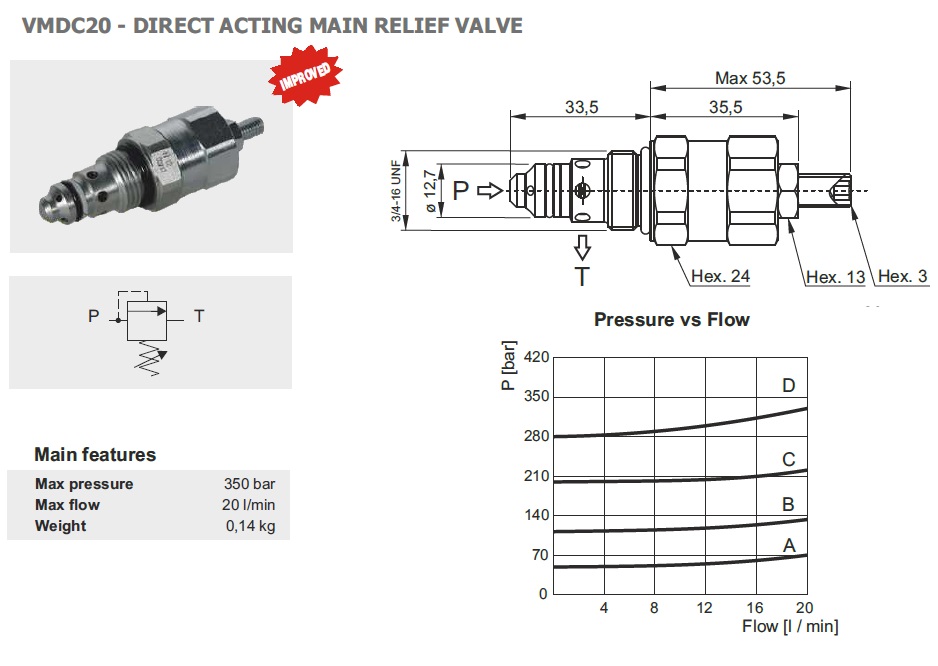

- Válvula Relief limitadora (VLP) para regular la presión del sistema

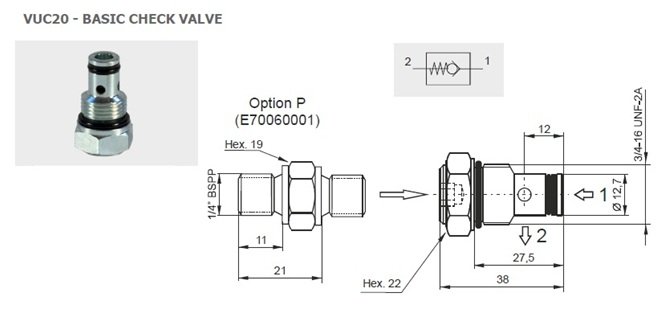

- Válvula Check simple (Antirretorno) para garantizar que el fluido no retorne por el conducto de la bomba.

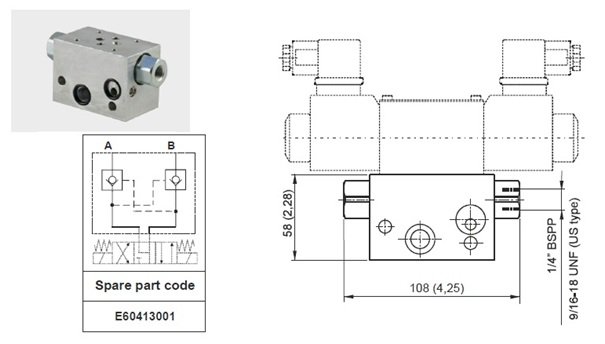

- Válvula Check Doble Pilotada para asegurar la posición estática del actuador en cualquier posición.

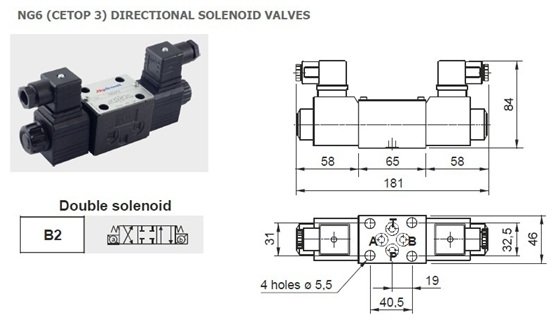

- Válvula direccional 4/3 centro cerrado normada Cetop 3, comandada eléctricamente con bobinas solenoides 230 VAC, con la cual se podrá controlar un actuador de doble efecto o un motor hidráulico, deteniéndolo donde se estime conveniente.

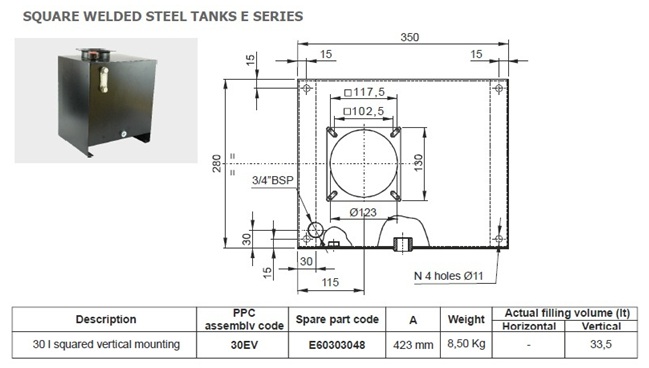

- Estanque metálico de 30 litros con indicador de nivel.
- Filtros de succión y de retorno.

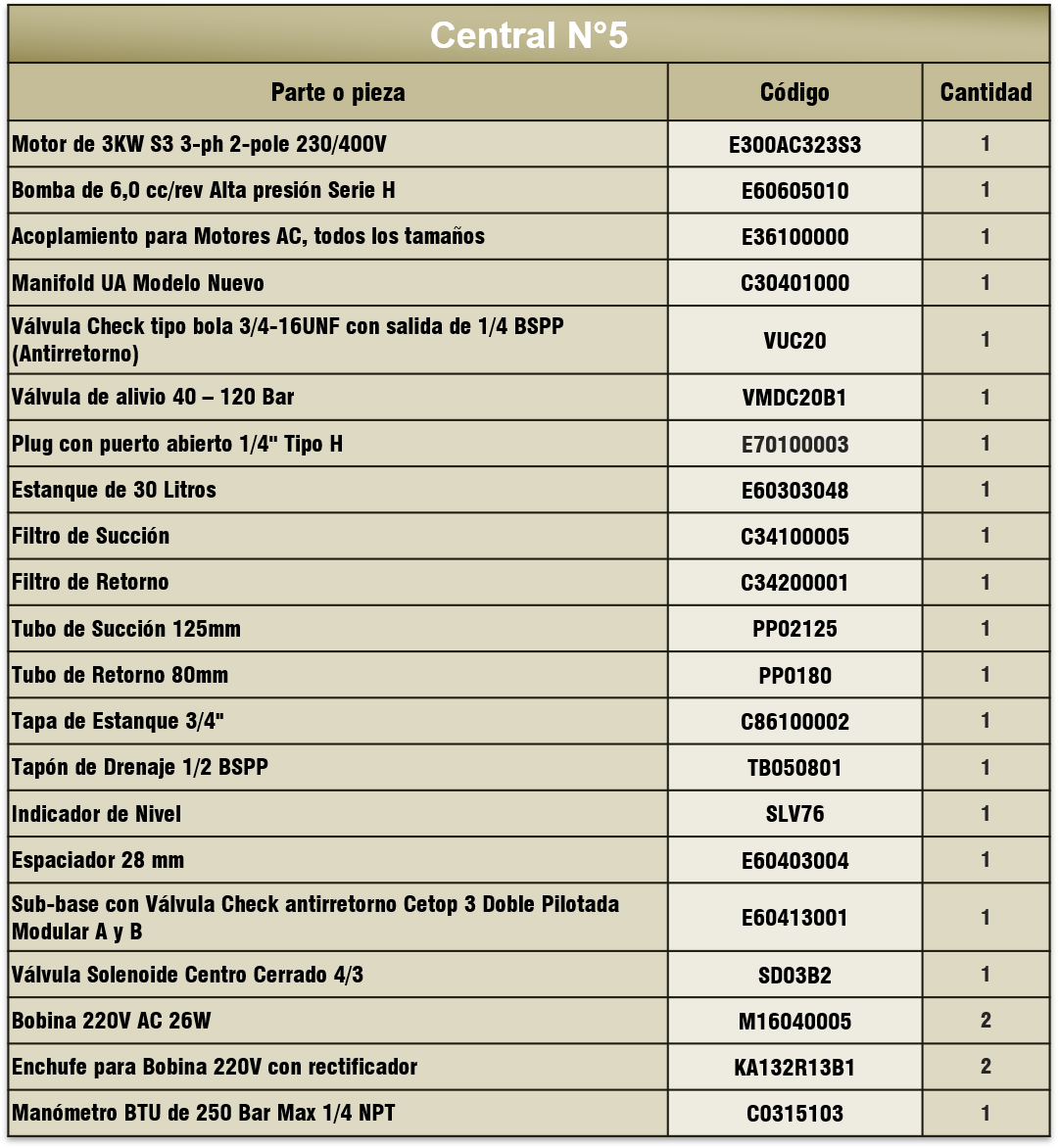

A continuación, se presentan los componentes de la central N°5:
| CENTRAL N°5 | ||
| Parte o pieza | Código | Cantidad |

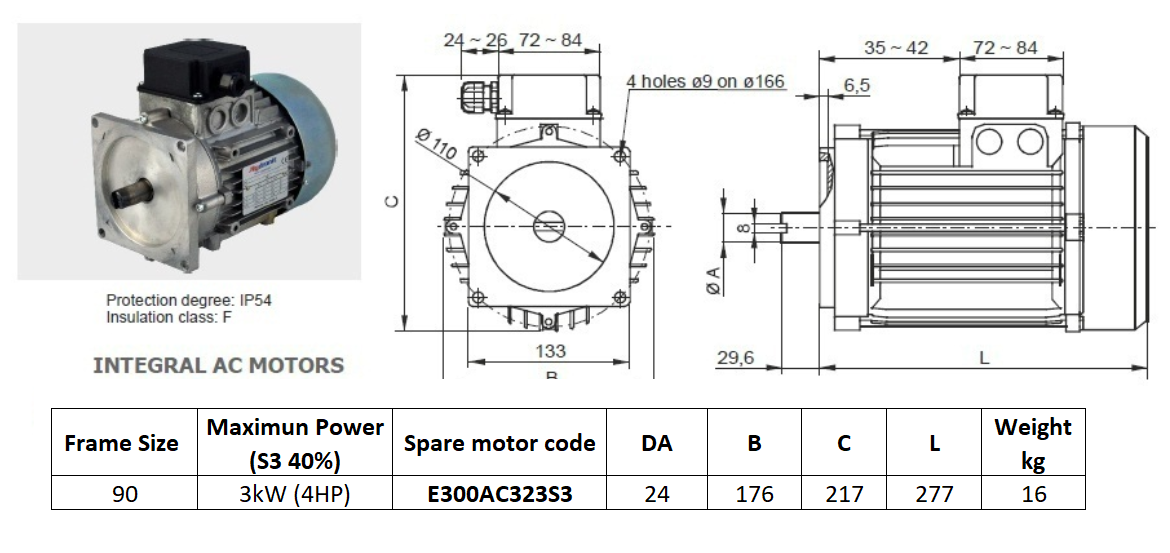

| Motor de 3KW S3 3-ph 2-pole 230/400V | E300AC323S3 | 1 |

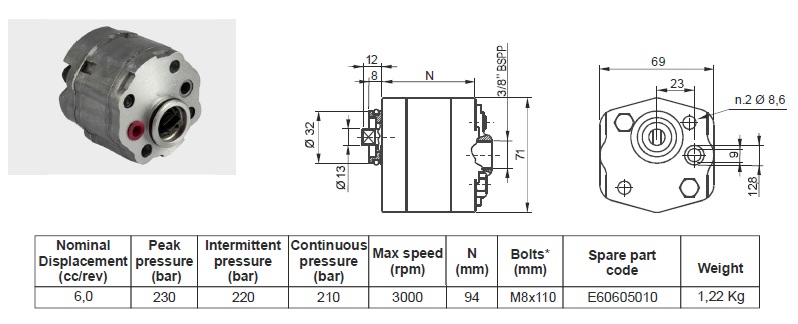

| Bomba de 6,0 cc/rev Alta presión Serie H | E60605010 | 1 |
| Acoplamiento para Motores AC, todos los tamaños | E36100000 | 1 |

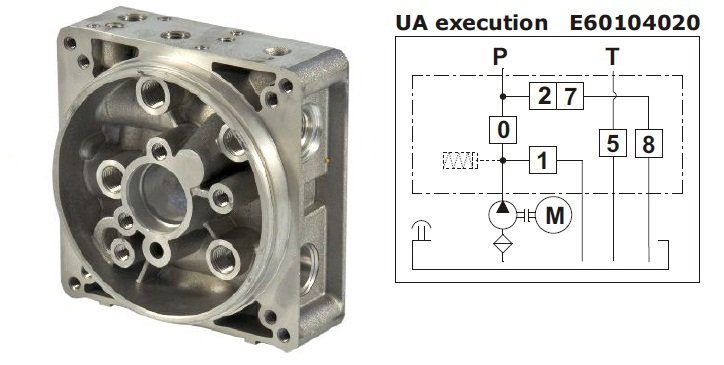

| Manifold UA Modelo Nuevo | C30401000 | 1 |
| Válvula Check tipo bola 3/4-16UNF con salida de 1/4 BSPP (Antirretorno) | VUC20 | 1 |
| Válvula de alivio 40 – 120 Bar | VMDC20B1 | 1 |
| Plug con puerto abierto 1/4” Tipo H | E70100003 | 1 |
| Estanque de 30 Litros | E60303048 | 1 |
| Filtro de Succión | C34100005 | 1 |
| Filtro de Retorno | C34200001 | 1 |

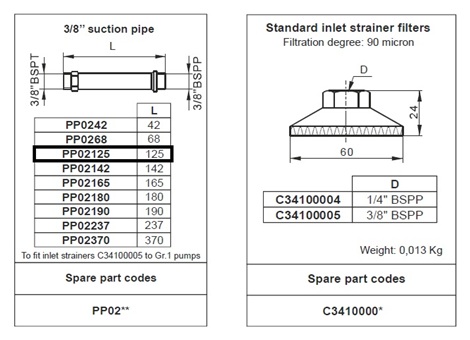

| Tubo de Succión 125mm | PP02125 | 1 |

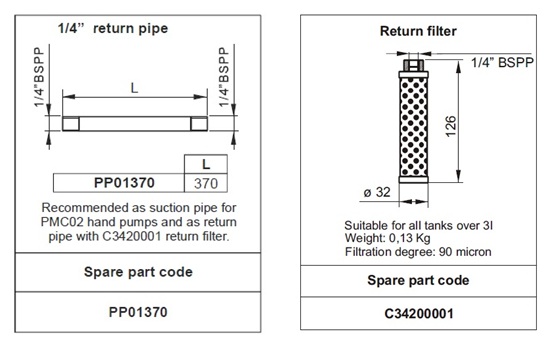

| Tubo de Retorno 80mm | PP0180 | 1 |

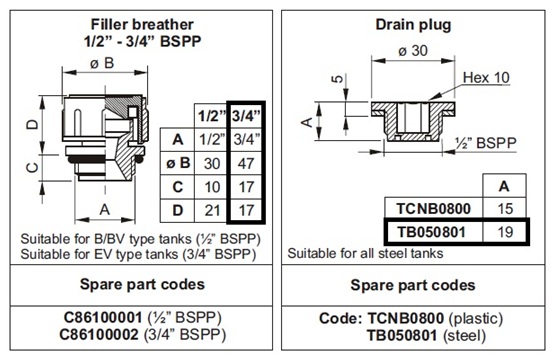

| Tapa de Estanque 3/4″ | C86100002 | 1 |
| Tapón de Drenaje 1/2 BSPP | TB050801 | 1 |
| Indicador de Nivel | SLV76 | 1 |

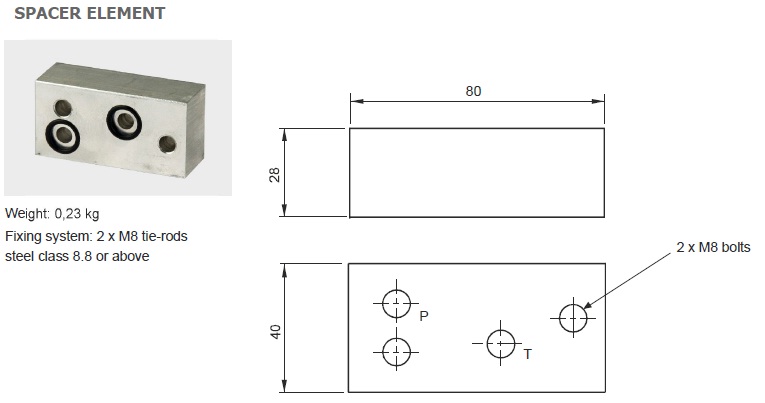

| Espaciador 28 mm | E60403004 | 1 |
| Sub-base con Válvula Check antirretorno Cetop 3 Doble Pilotada Modular A y B | E60413001 | 1 |
| Válvula Solenoide Centro Cerrado 4/3 | SD03B2 | 1 |

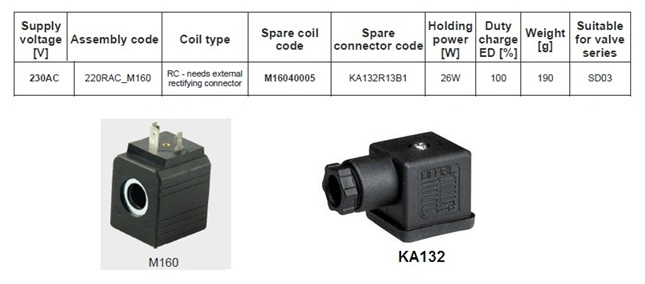

| Bobina 220V AC 26W | M16040005 | 2 |
| Enchufe para Bobina 220V con rectificador | KA132R13B1 | 2 |

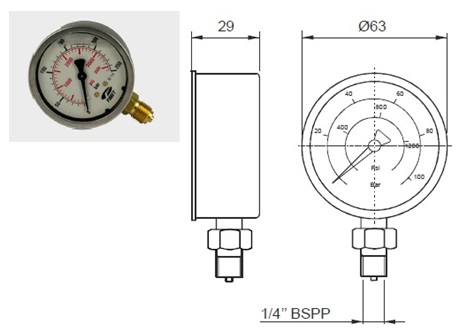

| Manómetro BTU de 250 Bar Max 1/4 NPT | C0315103 | 1 |

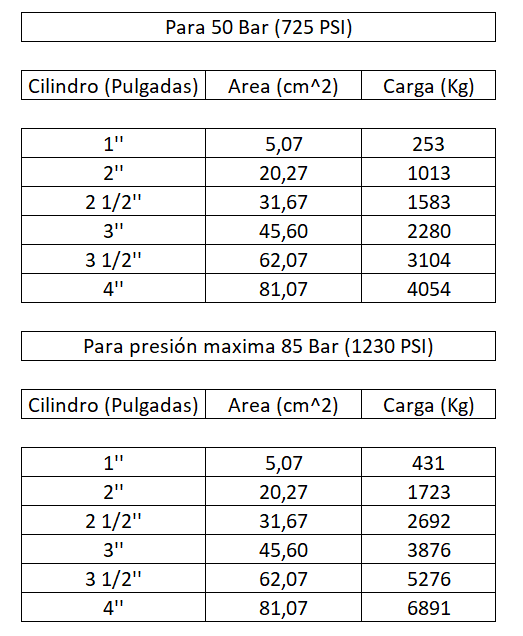

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.
| PARA 50 BAR (725 PSI) | ||
| Cilindro (Pulgadas) | Área (cm2) | Carga (Kg) |
| 1” | 5,07 | 253 |
| 2” | 20,27 | 1013 |
| 2 1/2” | 31,67 | 1583 |
| 3” | 45,60 | 2280 |
| 3 1/2” | 62,07 | 3104 |
| 4” | 81,07 | 4054 |
| PARA PRESIÓN MÁXIMA 85 BAR (1230 PSI) | ||
| Cilindro (Pulgadas) | Área (cm2) | Carga (Kg) |
| 1” | 5,07 | 431 |
| 2” | 20,27 | 1723 |
| 2 1/2” | 31,67 | 2692 |
| 3” | 45,60 | 3876 |
| 3 1/2” | 62,07 | 5276 |
| 4” | 81,07 | 6891 |
