CENTRAL N°4

La central hidráulica compacta cuenta con un motor AC trifásico (380V) de 3 kW (4 HP) de potencia, el cual gira a 1450 RPM (4 polos) entregando un torque de 19.8 N-metro.

La bomba del circuito de 6.0 cc/rev serie H entrega 8.7 litros/min.

La presión máxima de esta unidad hidráulica es de 165 bar (2393 PSI).

Ademas el sistema cuenta con los siguientes componentes:

• Válvula Relief limitadora (VLP) para regular la presión del sistema.
• Válvula Check (antirretorno) para garantizar que el fluido no retorne por el conducto de la bomba.
• Válvula Check Doble Pilotada para asegurar la posición estática del actuador en cualquier posición.
• Válvula direccional 4/3 centro cerrado normada Cetop 3, comandada eléctricamente con bobinas solenoides de 230 VAC, con la cual se podrá controlar con un actuador de doble efecto o un hidráulico, deteniéndolo donde se estime conveniente.
• Estanque metálico de 30 litros con indicador de nivel.

• Filtros de succión y retorno.

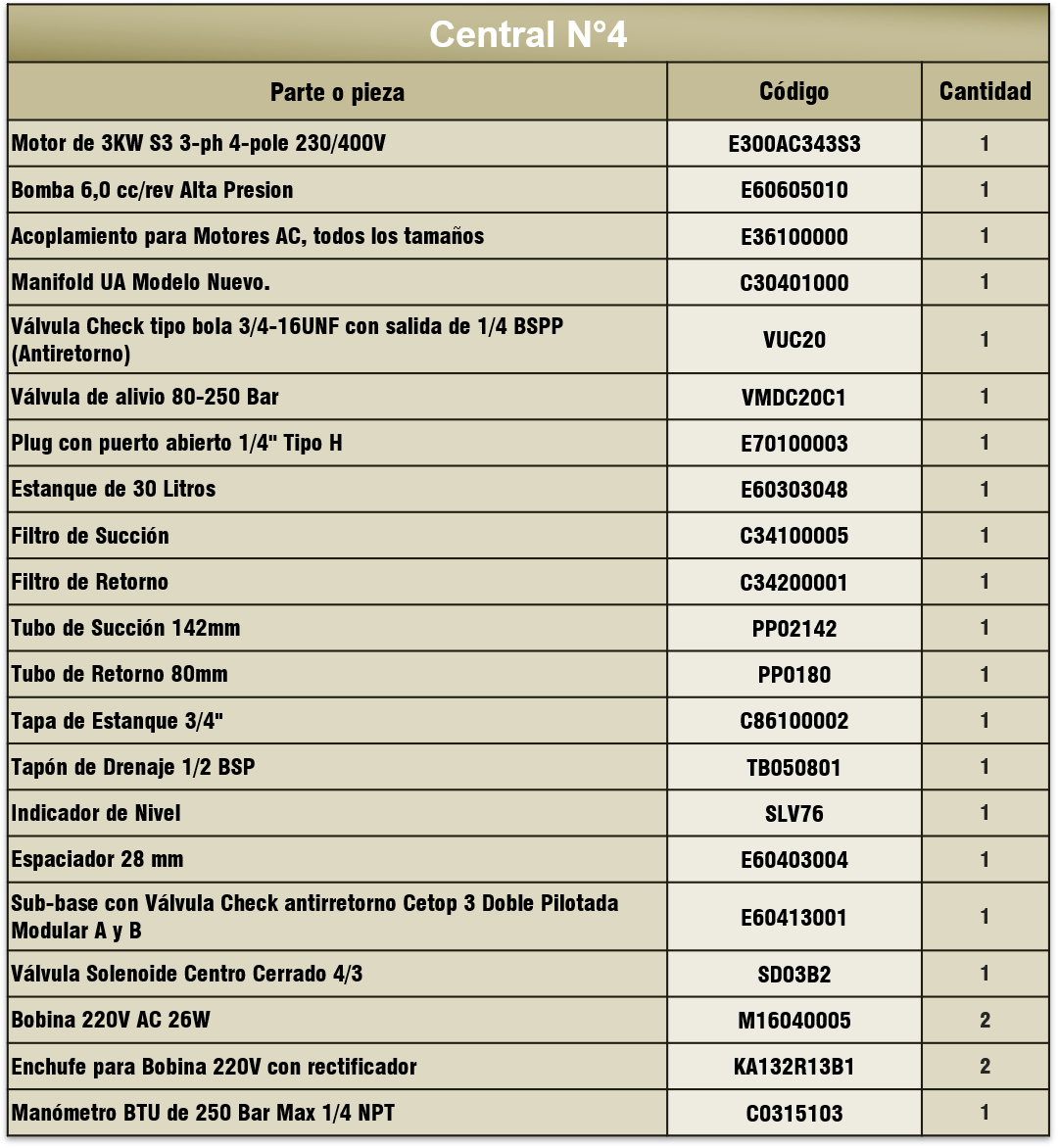

A continuación, se presentan los componentes de la central N°4:

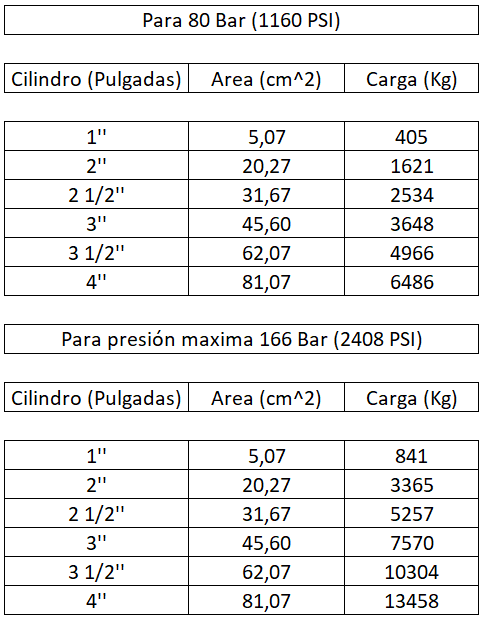

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.

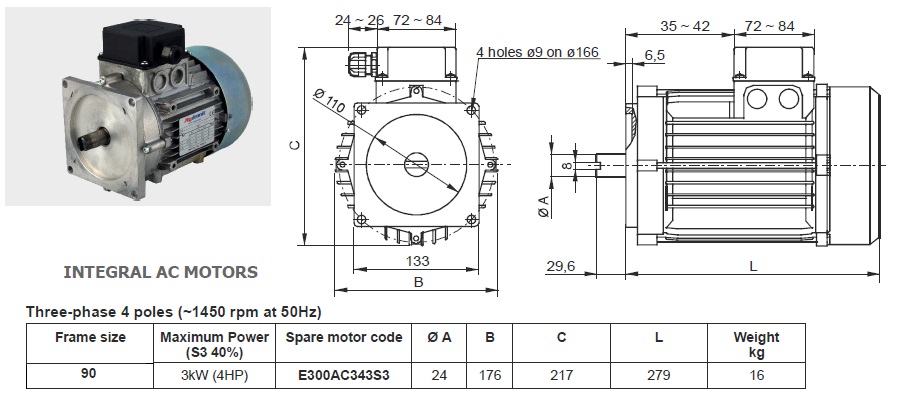

Motor Eléctrico (4HP-380VAC-1450rpm-50Hz)

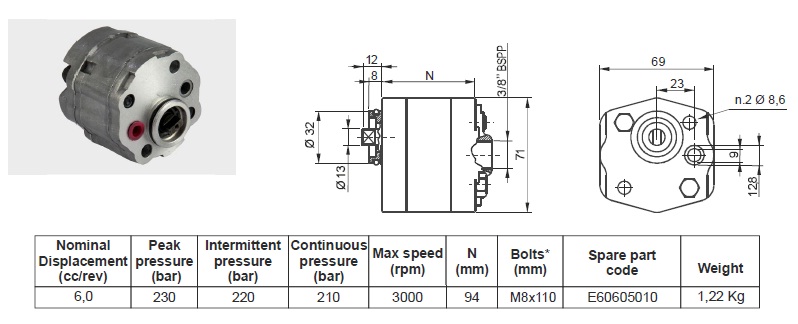

Bomba de Engranajes 6,0 CC Serie H

     Acople de Motor (Bombas Grupo 1)

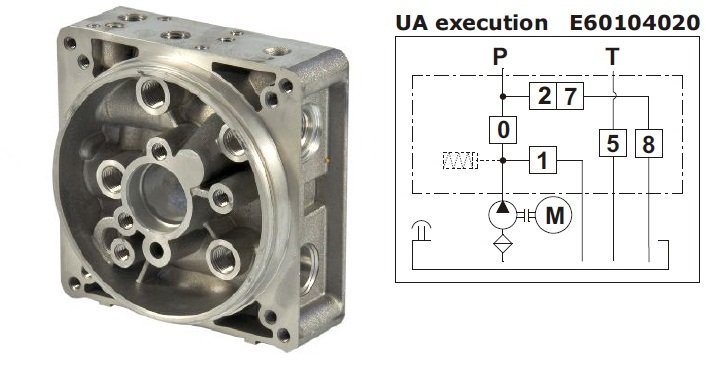

Manifold de Válvulas (UA)

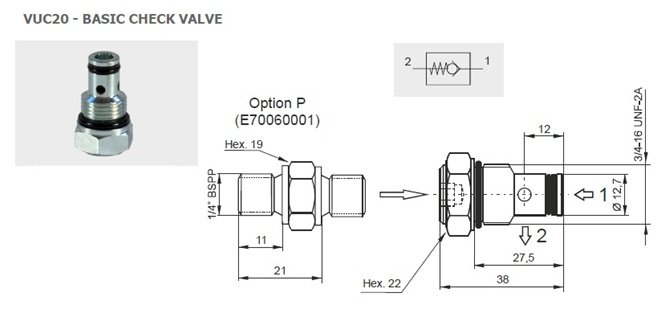

Válvula Check (Antirretorno)

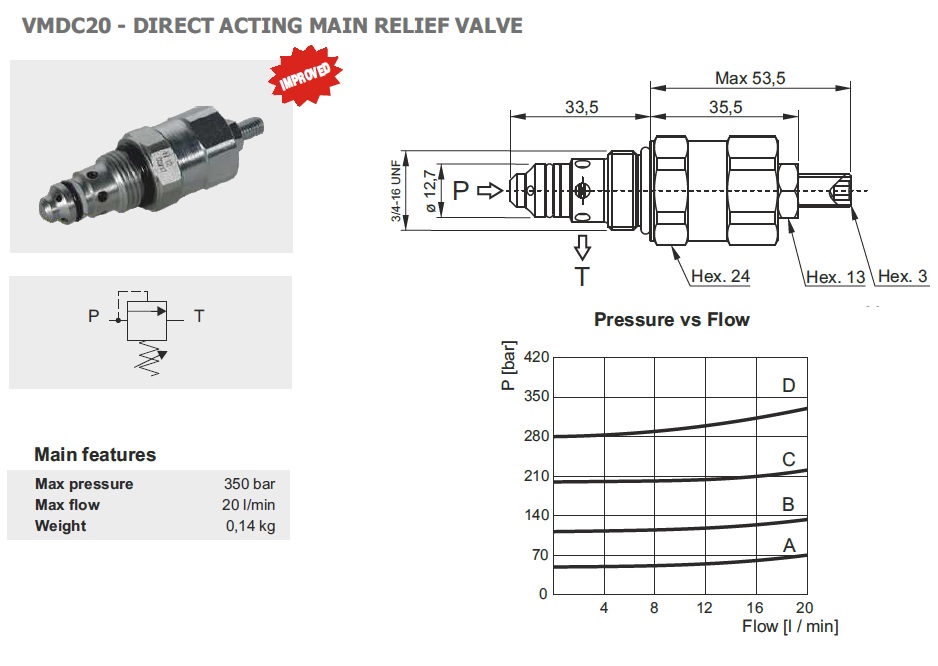

Válvula Limitadora de Presión (VLP)

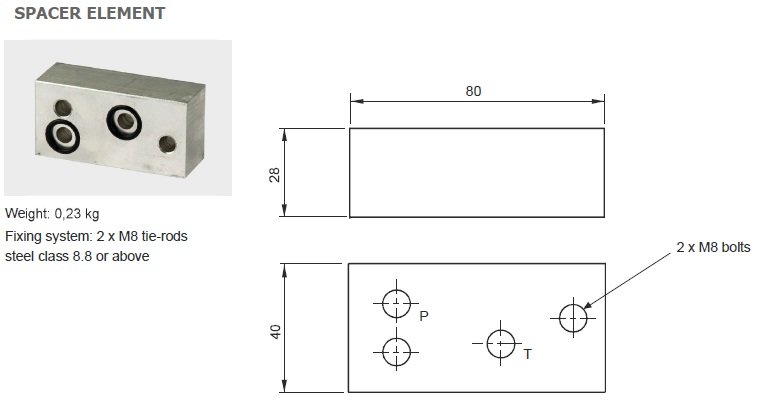

Elemento Espaciador

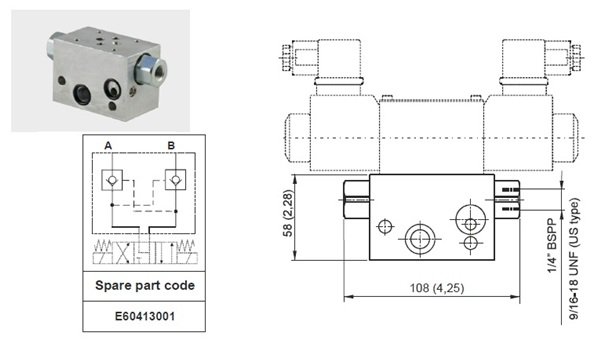

Válvula Check Doble Pilotada

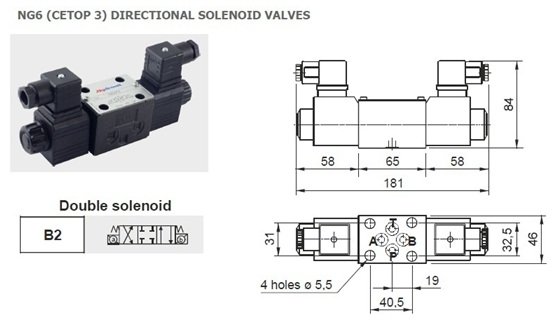

  Válvula Direccional Centro Cerrado CETOP 3

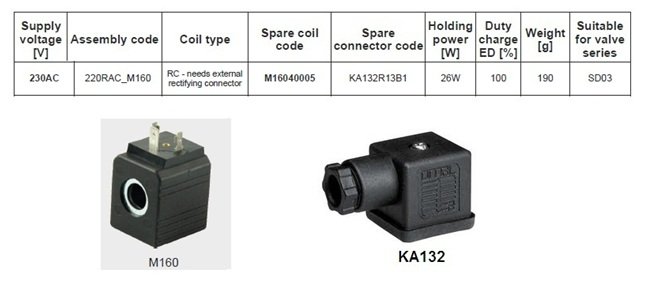

Bobinas 230VAC y Conector Eléctrico

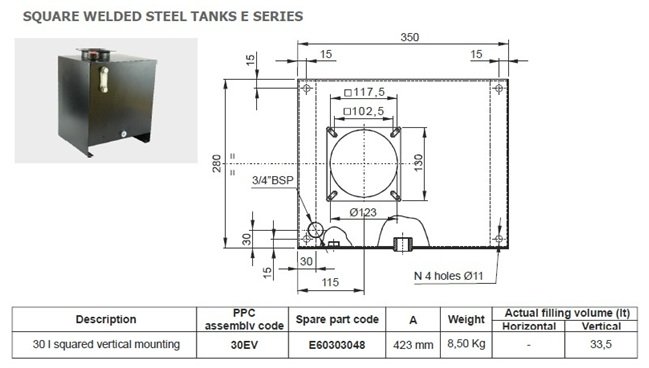

Estanque Metálico 30 Litros

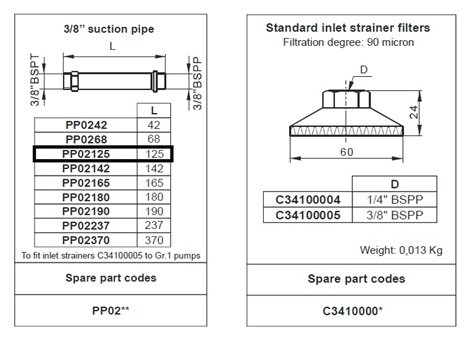

Tubo y Filtro de Succión (3/8" BSP)

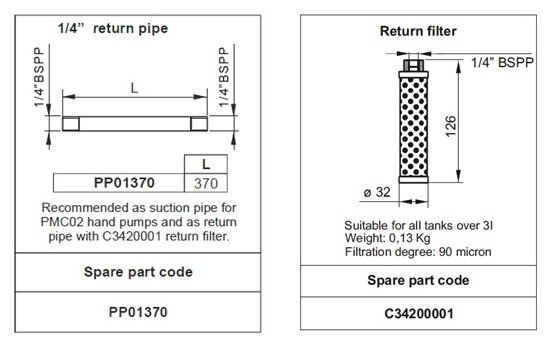

Tubo y Filtro de Retorno (1/4" BSP)

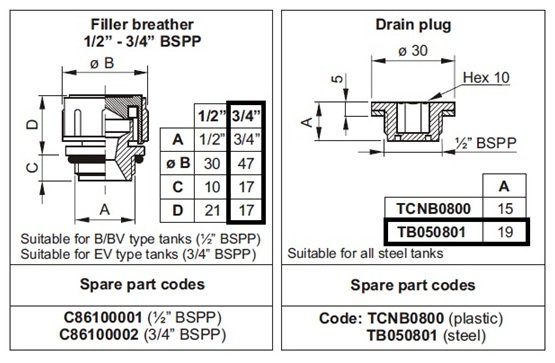

Tapón de Llenado y Drenaje (1/2" BSP)

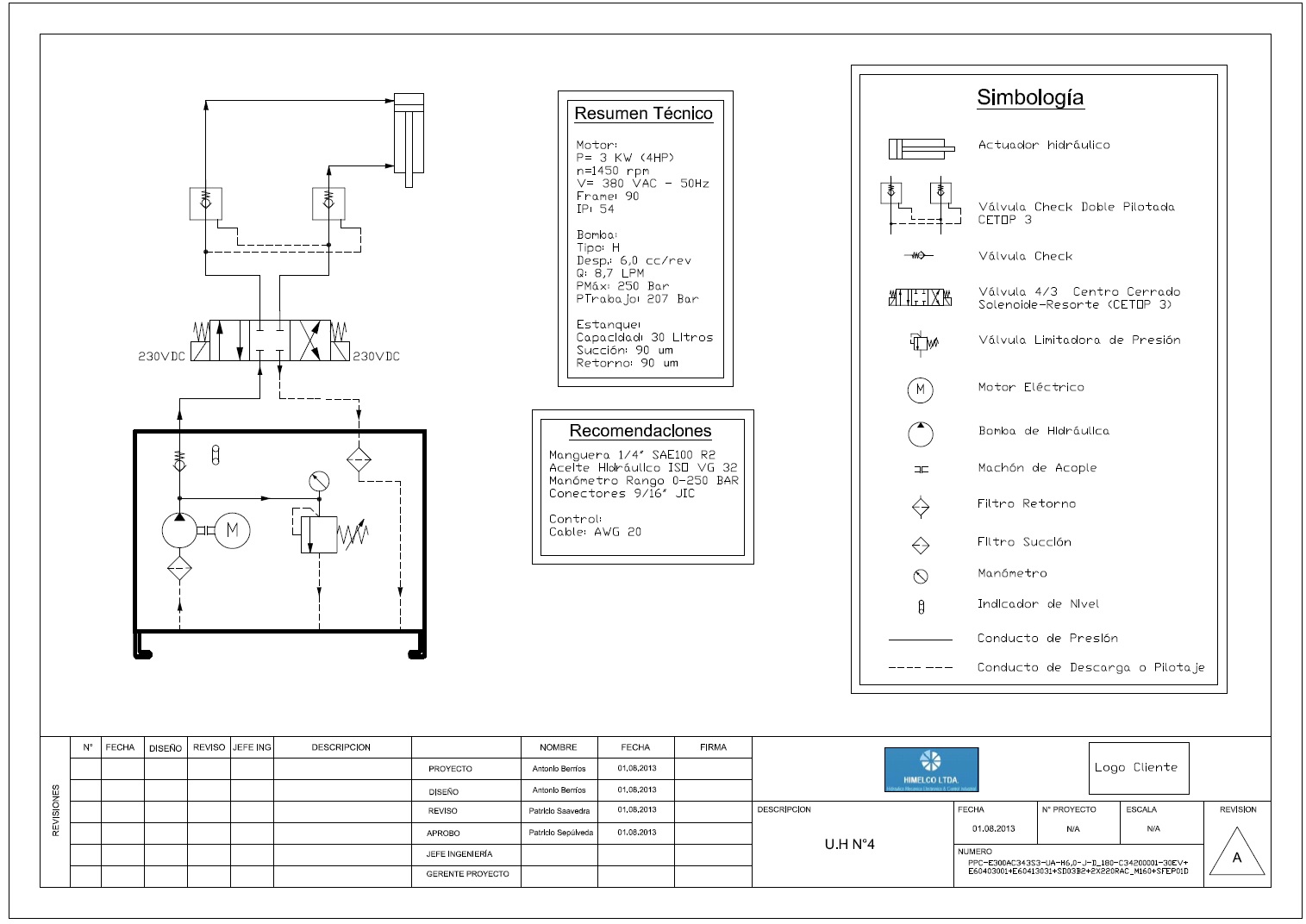

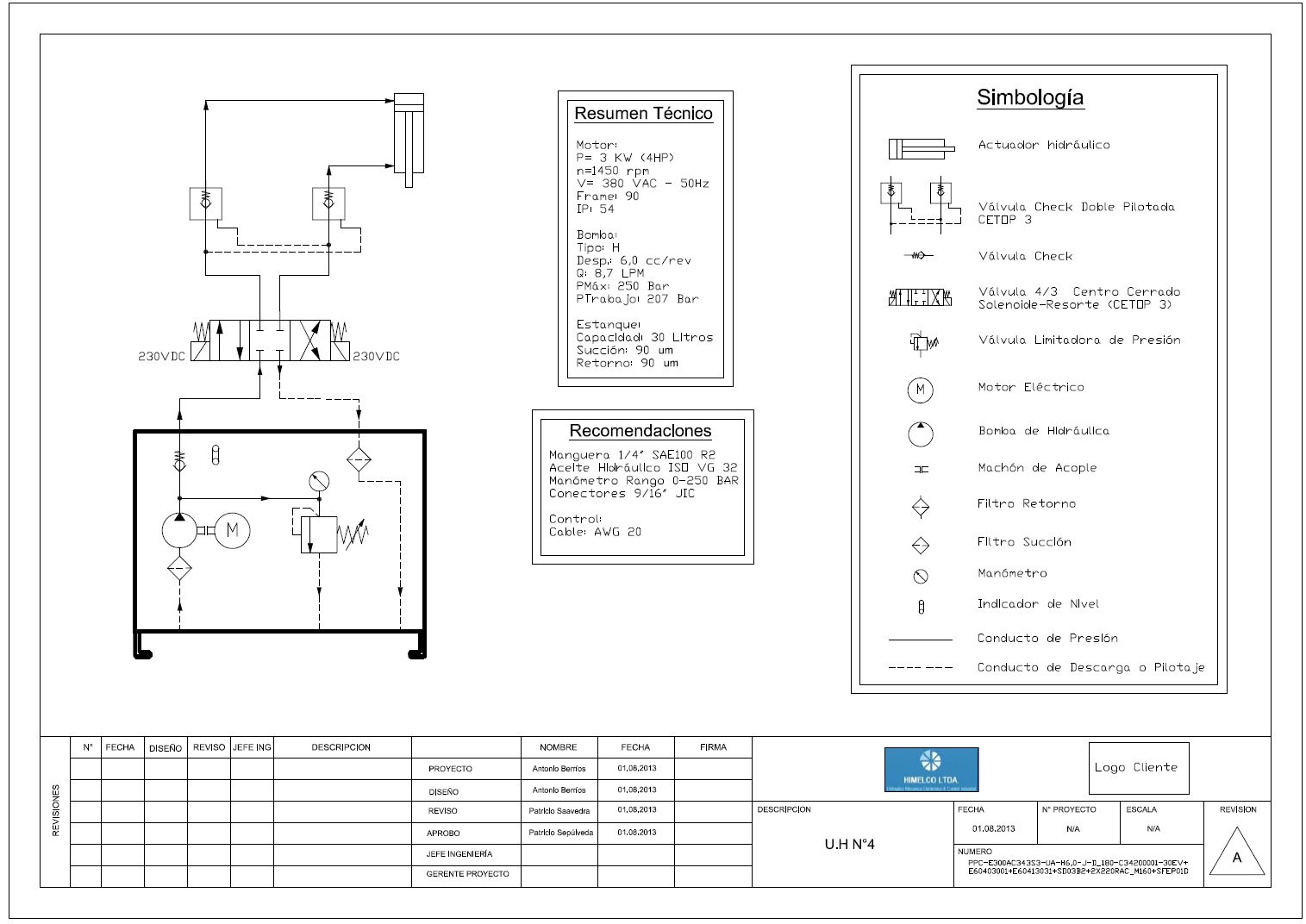

 Diagrama Hidráulico de Central
