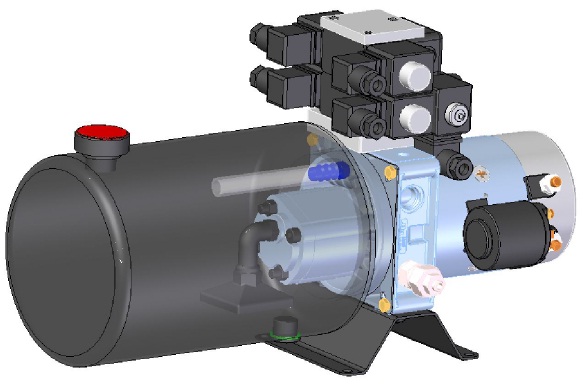

La central hidráulica compacta cuenta con un motor de corriente continua de 24 VDC de 2.2 KW (3 HP) de potencia, con una corriente nominal de 130 A. El motor gira a 2400 RPM entregando un torque de 8.8 N-metro.

La bomba del circuito de 2.17 cc/rev entrega 5 litros/min.

La presión máxima de esta unidad hidráulica es de 200 Bar (2900 PSI).

Ademas el sistema cuenta con los siguientes componentes:

• Válvula Relief limitadora (VLP) para regular la presión del sistema.
• Válvula Check (antirretorno) para garantizar que el fluido no retorne por el conducto de la bomba.

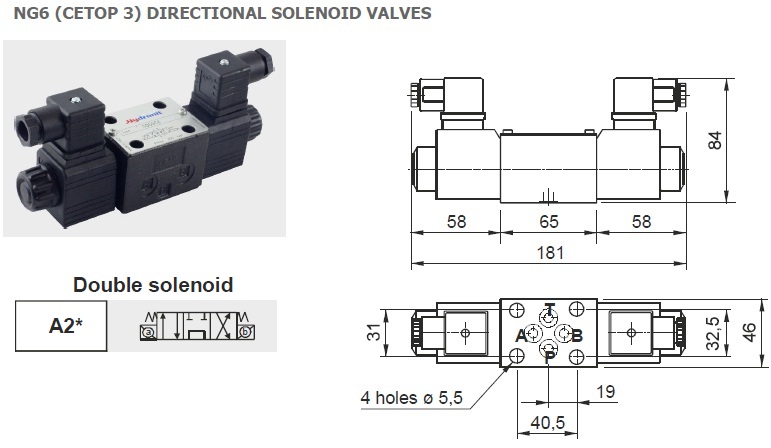

• Válvula modular direccional 4/3 normalizada Cetop 3 centro tandem, comandada eléctricamente con bobinas 24 VDC, con la cual se podrá controlar un actuador de doble efecto.
• Estanque metálico de 10 litros.
• Filtros de succión y de retorno.

Las válvulas modulares Cetop 3 entregan los mas altos rendimientos de operación. Su exclusivo diseño mantiene las normas “ISO” haciendo que e montaje sea normalizado. Destacan características como su larga vida útil, altas presiones de operación, altas capacidades de flujo, bajas caídas de presión y fácil mantenimiento

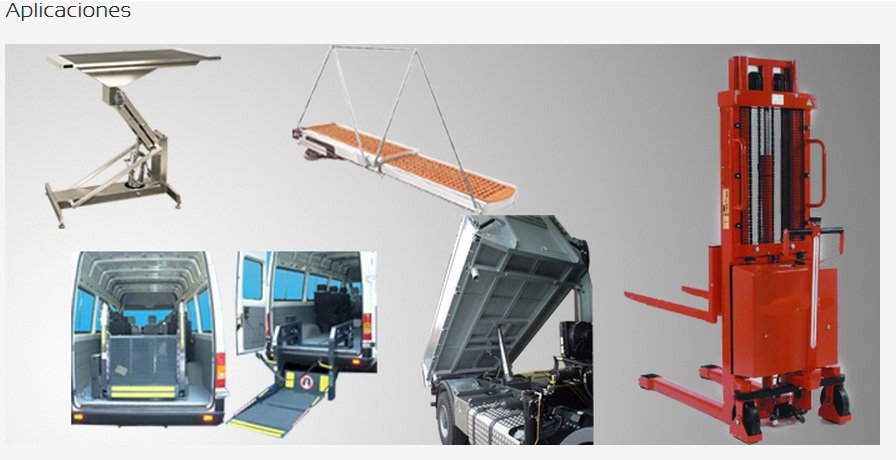

Esta central esta diseñada para ser utilizada en ramplas de camiones, elevadoras, monta cargas, etc.

IMPORTANTE: LOS MOTORES DC ESTÁN DISEÑADOS PARA FUNCIONAR DE FORMA INTERMITENTE, DE MANERA QUE NO PUEDEN FUNCIONAR DE FORMA CONTINUA POR MUCHO TIEMPO.
TIEMPO DE FUNCIONAMIENTO APROXIMADO: 3,5 MINUTOS POR CICLO.
TIEMPO DE REPOSO: 20 MINUTOS POR CICLO.

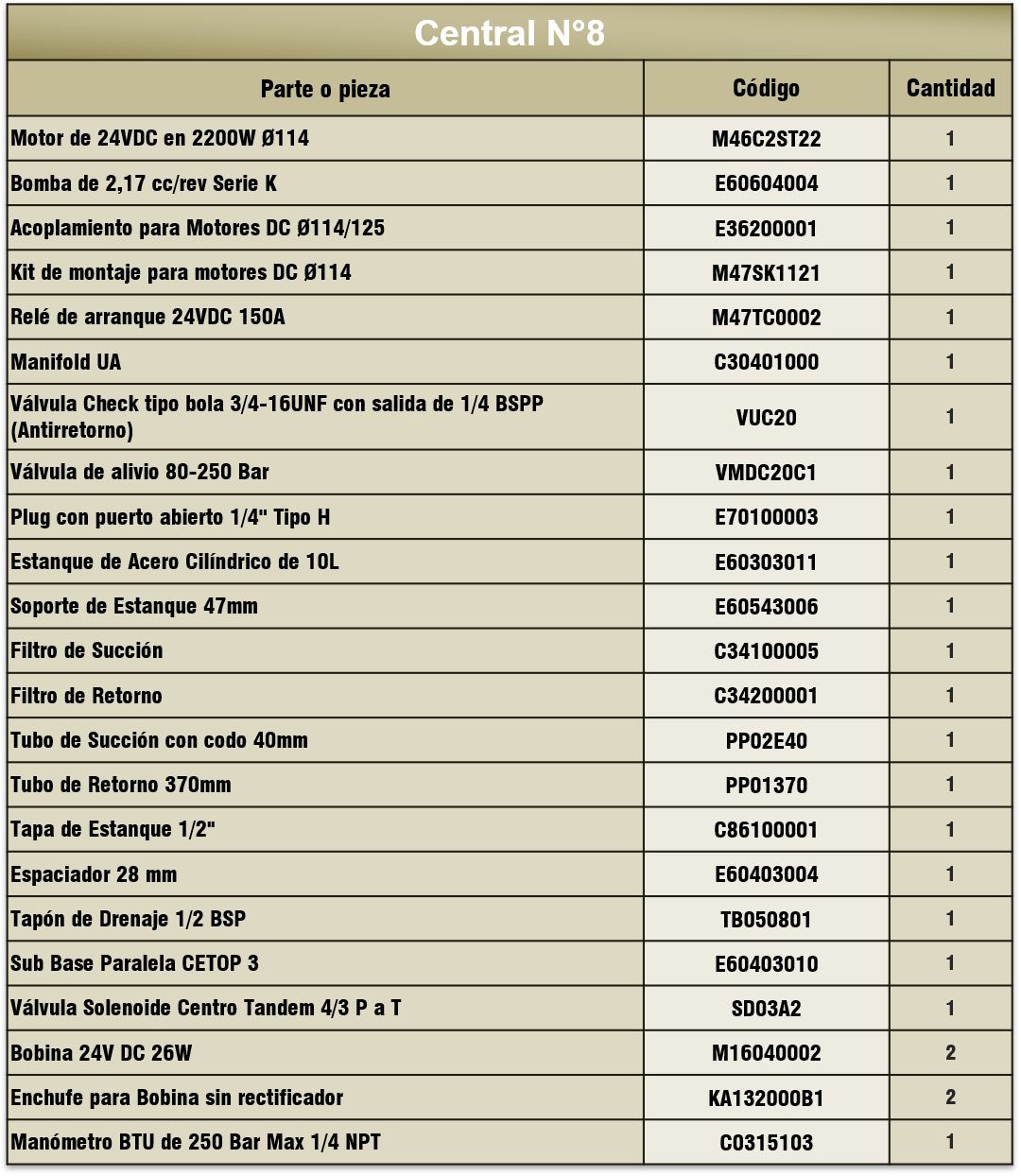

A continuación, se presentan los componentes de la central N°8:

CENTRAL N°8
Parte o pieza	Código	Cantidad

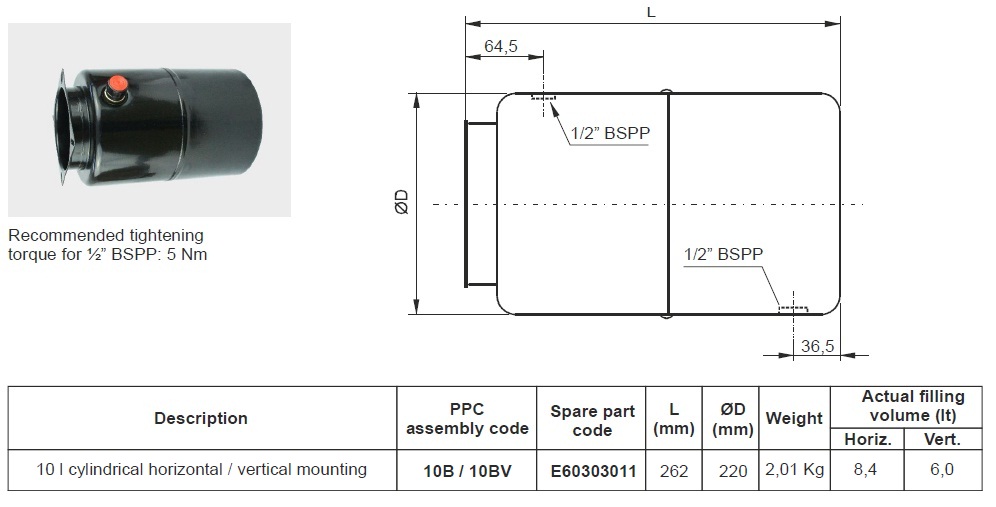

Estanque de Acero Cilíndrico de 10L	E60303011	1

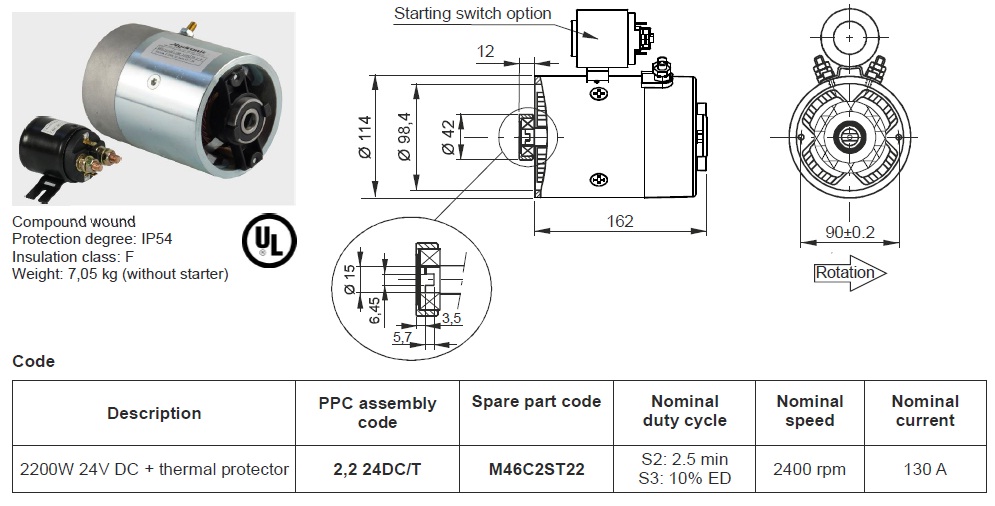

Motor de 24VDC en 2200W Ø114	M46C2ST22	1

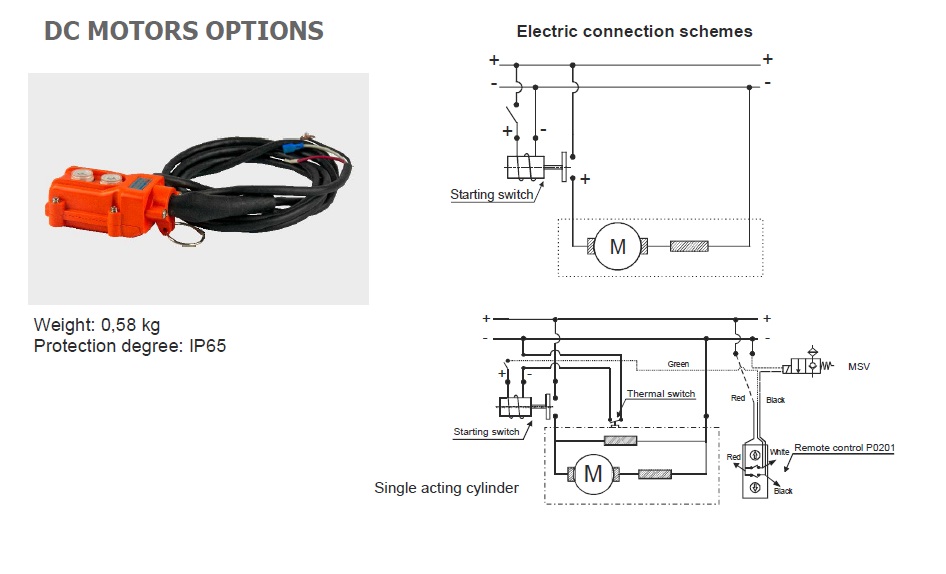

Rele de arranque 24VDC 150A	M47SC0002	1

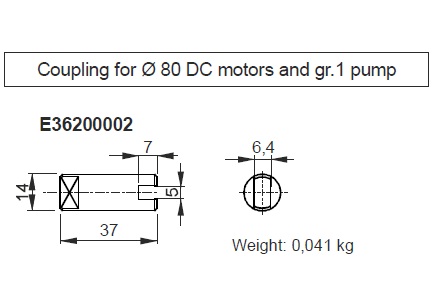

Acoplamiento para Motores DC Ø114/125	E36200001	1

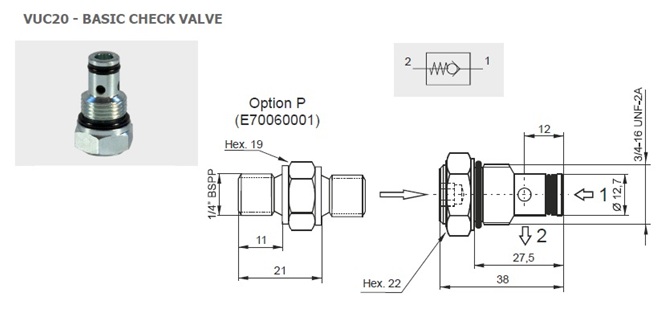

Valvula Check tipo bola 3/4-16UNF con salida de 1/4 BSPP (Antiretorno)	VUC20	1

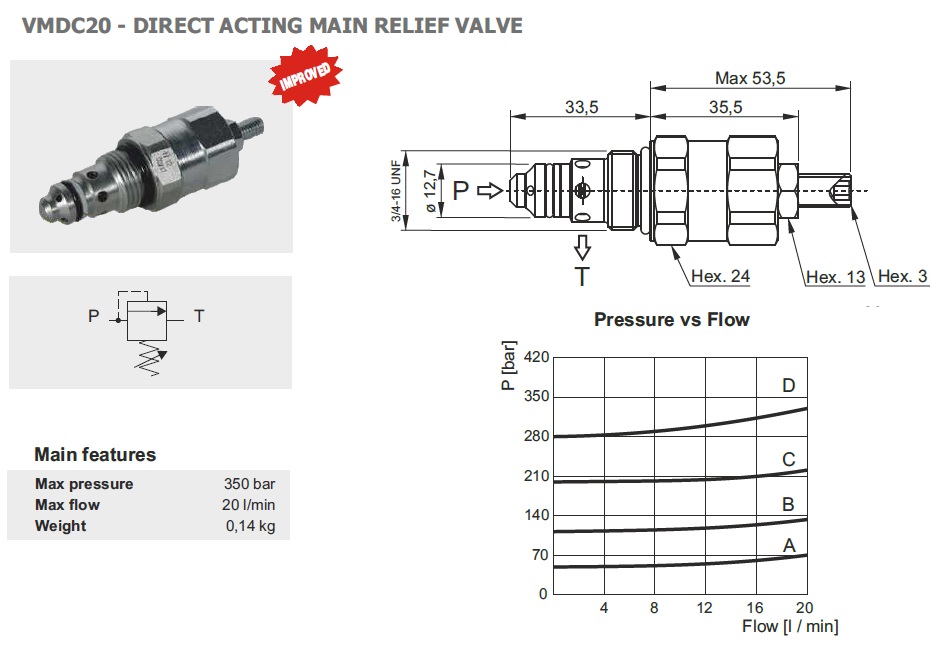

Válvula de alivio 50-200 Bar	VMDC20C1	1

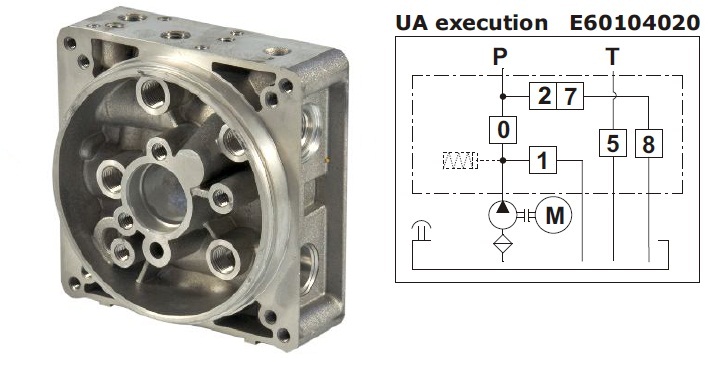

Manifold U4	E60104022	1

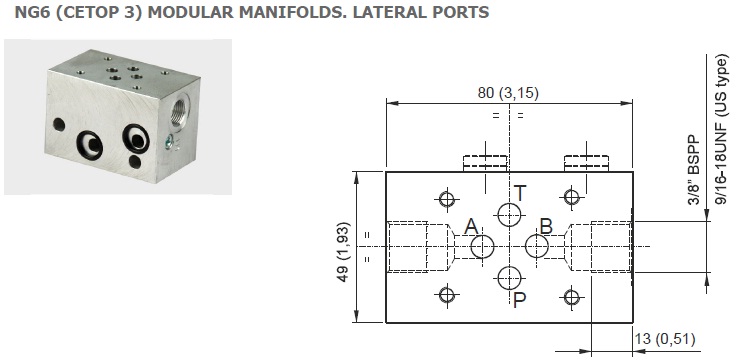

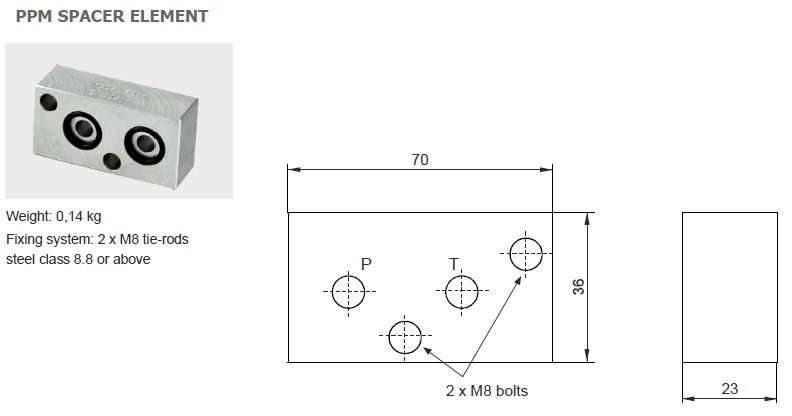

Sub Base Paralela CETOP 3	E60403010	1

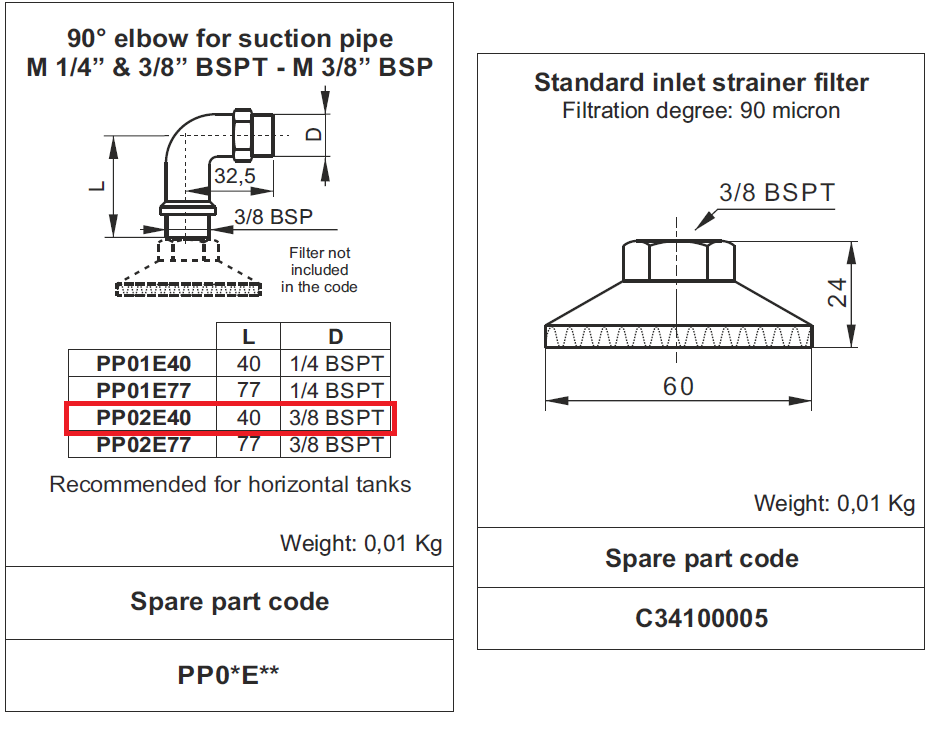

Filtro de Succion	C34100005	1
Tubo de succion 125mm	PP02125	1

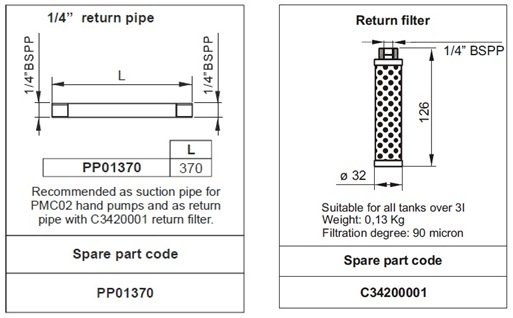

Tubo de Retorno 80mm	PP0180	1

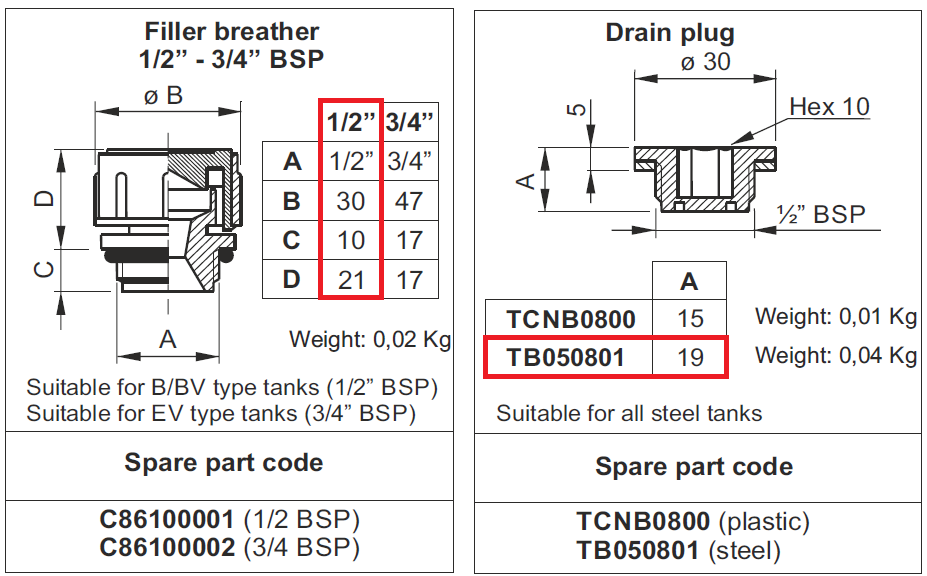

Tapa de Estanque 3/4″	C86100002	1
Filtro de Retorno	C34200001	1
Enchufe para Bobina sin rectificador	KA132000B1	2
Kit de montaje para motores DC Ø114	M47SK1121	1
Soporte de Estanque 47mm	E60543006	1
Indicador de Nivel	SLV76	1
Válvula Solenoide Centro Tandem 4/3 P a T	SD03A2	1

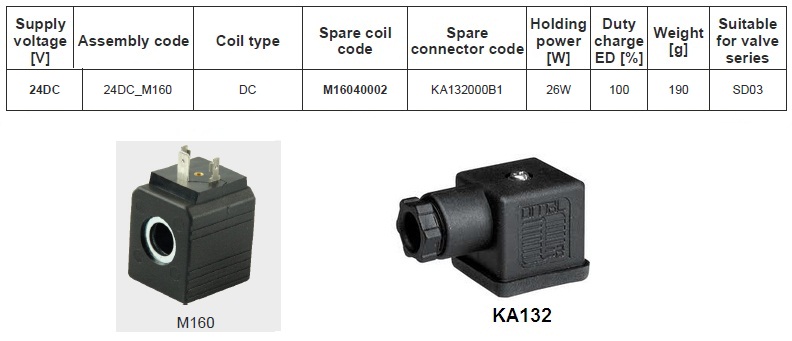

Bobina 24V DC 18W	M6306024	2

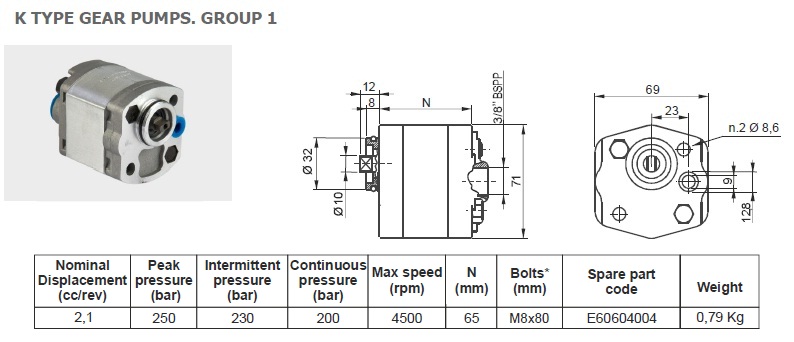

Bomba de 2,17 cc/rev Serie K	E60604004	1
Tapon de Drenaje 1/2 BSPP	TCNB0800	1
Manómetro BTU de 250 Bar Max 1/4 NPT	C0315103	1

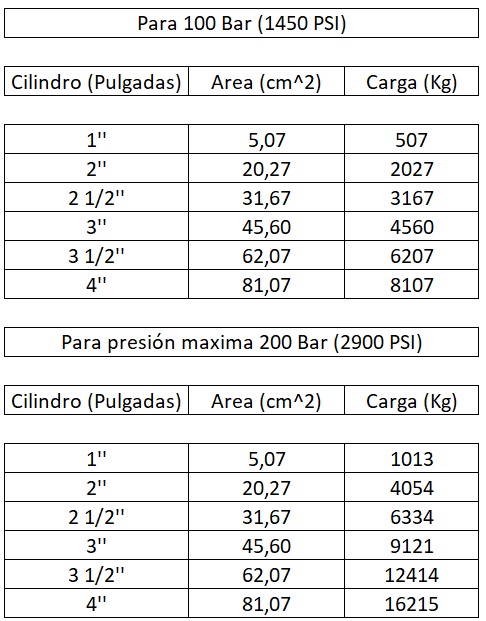

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.

PARA 100 BAR (1450 PSI)
Cilindro (Pulgadas)	Área (cm2)	Carga (Kg)
1”	5,07	507
2”	20,27	2027
2 1/2”	31,67	3167
3”	45,60	4560
3 1/2”	62,07	6207
4”	81,07	8107

PARA PRESIÓN MÁXIMA 200 BAR (2900 PSI)
Cilindro (Pulgadas)	Área (cm2)	Carga (Kg)
1”	5,07	1013
2”	20,27	4054
2 1/2”	31,67	6334
3”	45,60	9121
3 1/2”	62,07	12414
4”	81,07	16215
