CENTRAL N°10 (MONTA CARGAS)

La central hidráulica compacta cuenta con un motor de corriente continua de 24 VDC de 0.8 KW (1 HP) de potencia, con una corriente nominal de 52 A. El motor gira a 4000 RPM entregando un torque de 1.91 N-metro.

La bomba del circuito de 0.89 cc entrega 3.6 litros/min.

La presión máxima de esta unidad hidráulica es 115 bar (1668 PSI).

Ademas el sistema cuenta con los siguientes componentes:

• Válvula Relief limitadora (VLP) para regular la presión del sistema.

• Válvula Check (antirretorno) para garantizar que el fluido no retorne por el conducto de la bomba.

• Válvula dirrecional 2/2 normal cerrada, comandada eléctricamente con bobinas 24VDC, con la cual se podrá controlar un actuador de simple efecto.

• Estanque metálico de 5 litros.
• Filtro de succión y retorno.

 Esta central esta diseñada para ser utilizada en ramplas de camiones, elevadoras, monta cargas, etc.

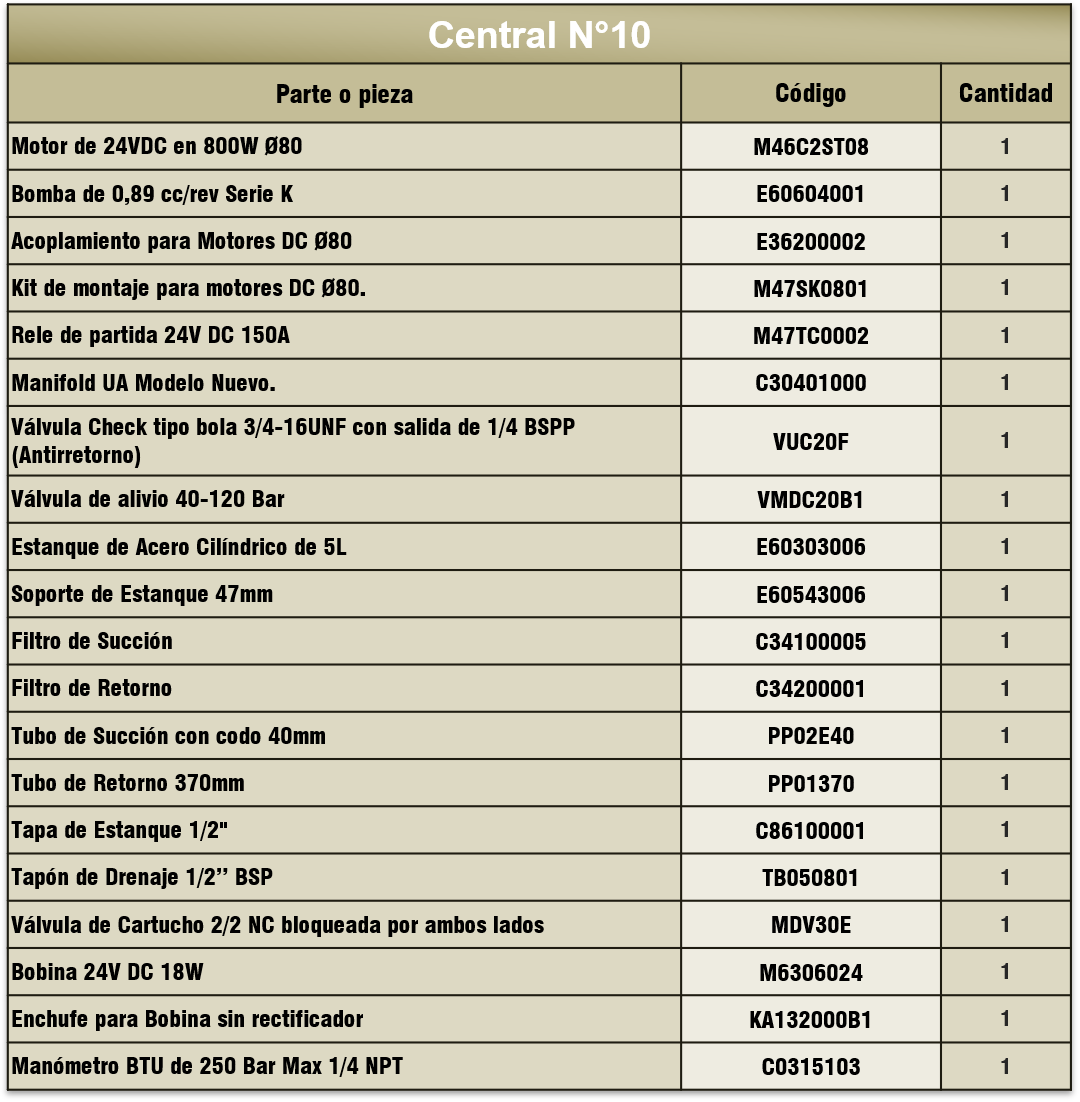

A continuación, se presentan los componentes de la central N°10:

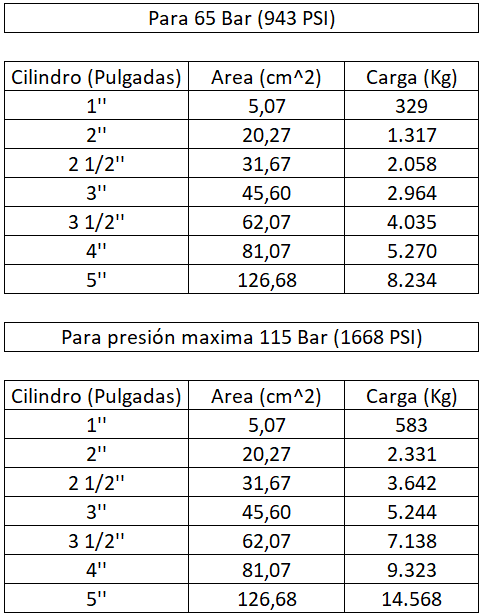

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.

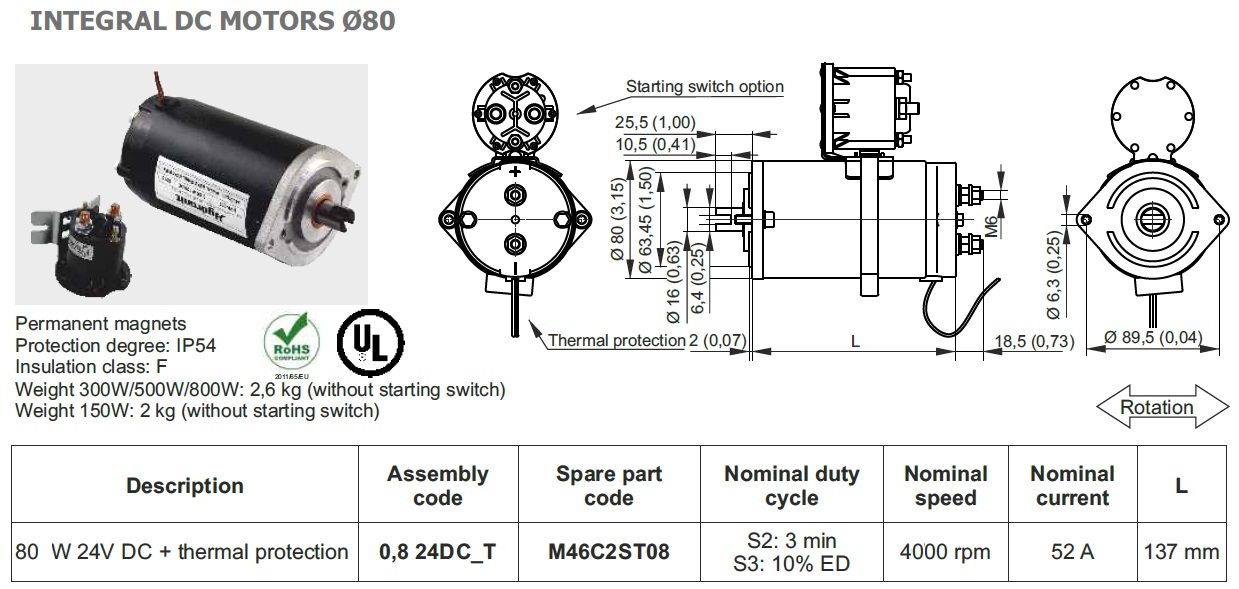

Motor Eléctrico (1HP-24VDC-4000rpm)

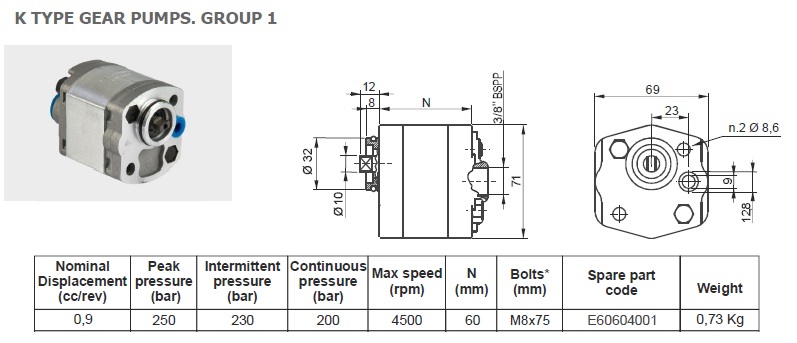

Bomba de Engranajes 0.89 CC Tipo K

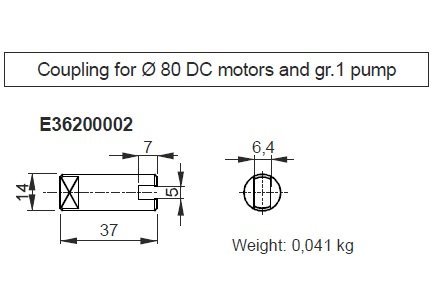

      Acople de Motor (Bombas Grupo 1)

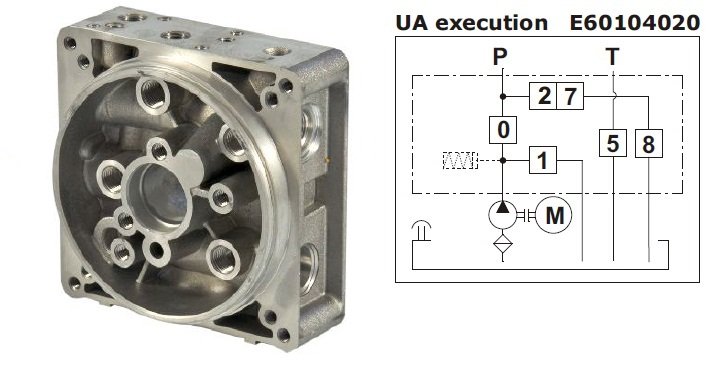

Manifold de Válvulvas (UA)

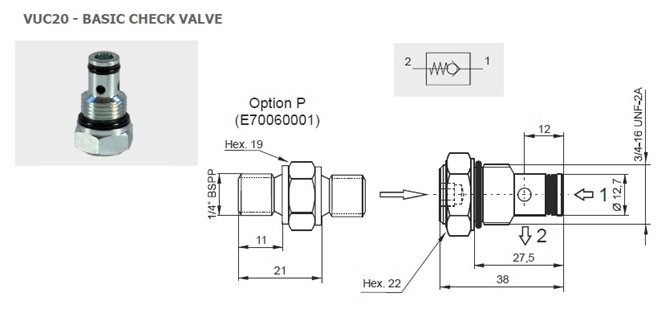

Válvula Check (Antirretorno) con plug sf

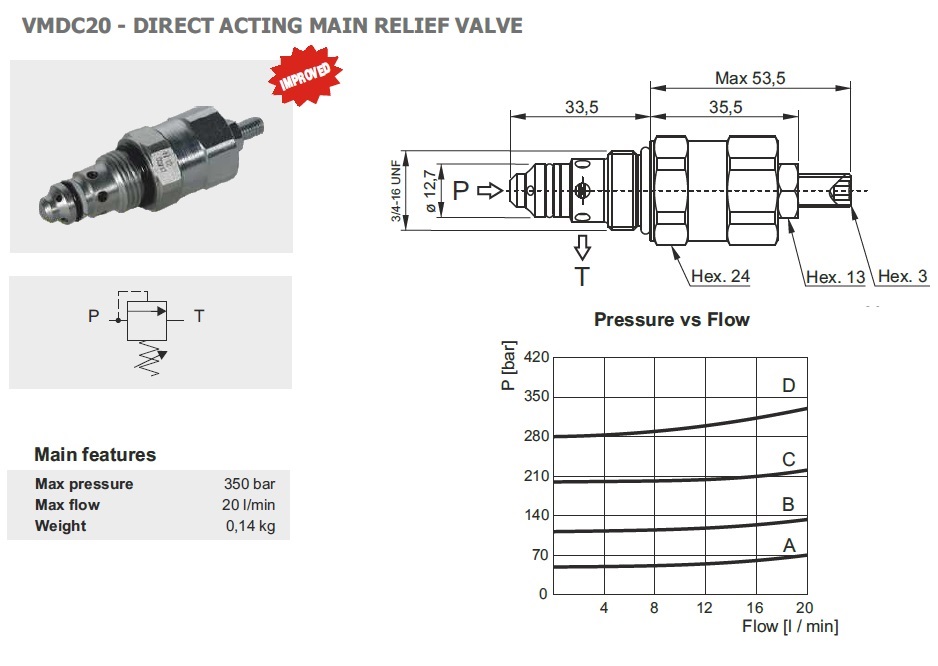

Válvula Limitadora de Presión (VLP)

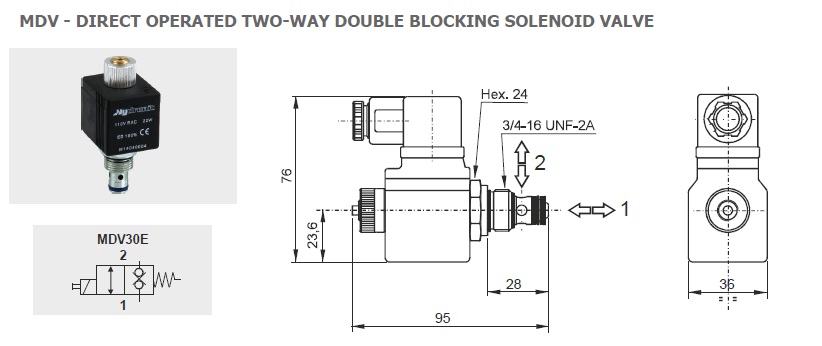

   Válvula 2/2 Normal Cerrada

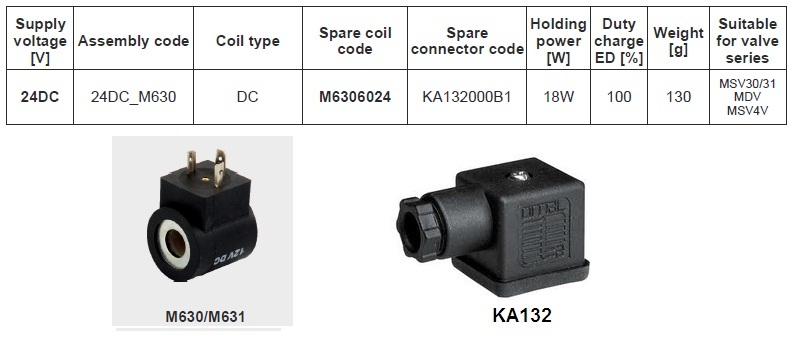

Bobinas 24VDC y Conector Eléctrico

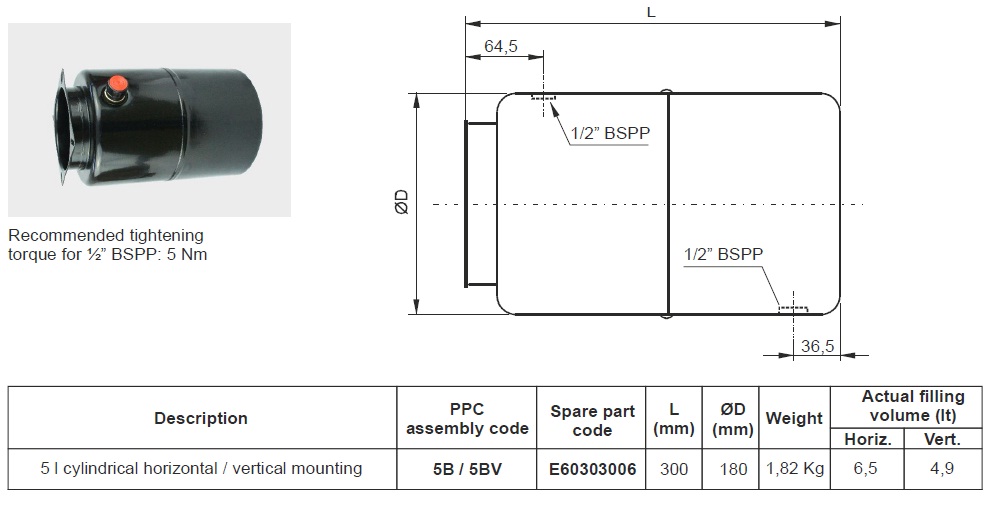

Estanque Metálico 5 Litros

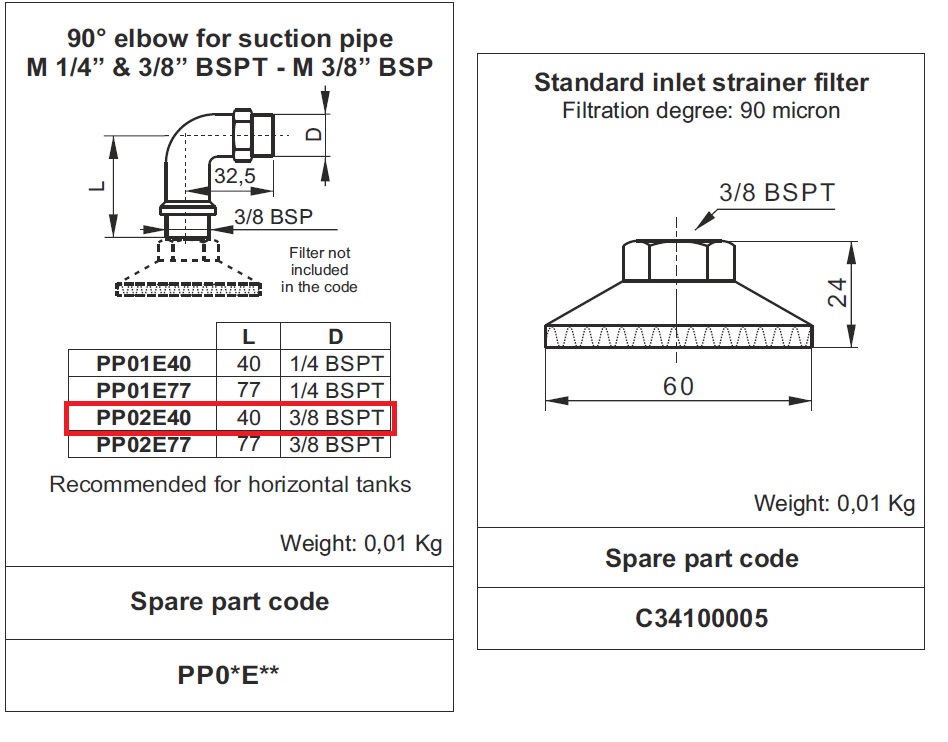

Tubo y Filtro de Succión (3/8" BSP)

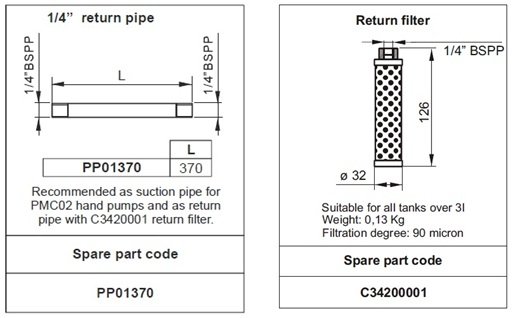

Tubo y Filtro de Retorno (1/4" BSP)

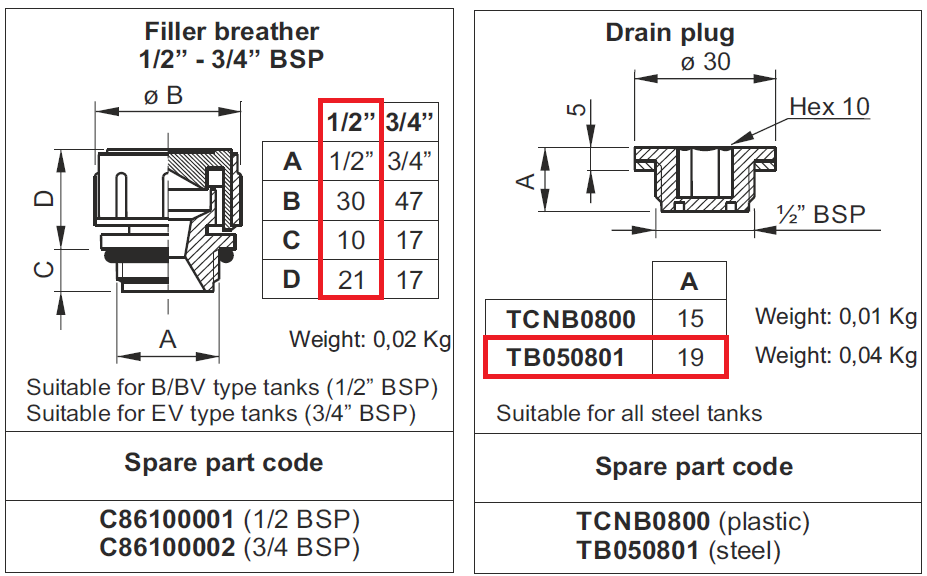

Tapón de Llenado y Drenaje (1/2" BSP)

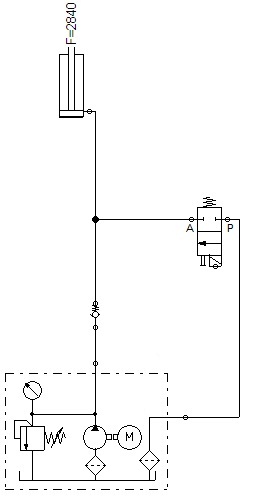

Circuito Hidráulico de Central N°10
