HIM-PFC1000-24
Fuente de poder de 110V/220V AC a 24V DC 42A 1000W
DESCRIPCIÓN
El modelo HIM-PFC1000-24 es una robusta fuente de poder que convierte voltaje AC a DC. Transforma 110V/220V AC en una salida estable de 24V DC con una potencia de 1000W. Su eficiente sistema de doble ventilador garantiza una disipación de calor superior. Compatible con frecuencias de 50/60Hz, esta fuente de poder es ideal para aplicaciones industriales exigentes.
CARACTERÍSTICAS
- Con función activa de corrección del factor de potencia PFC
- Potencia nominal de 1000 W / 1150W max
- Diseño innovador de tipo horizontal, fácil instalación
- Protección contra sobrevoltaje y sobre temperatura
- Protección contra sobrecarga y cortocircuito de salida
- Función de corriente constante
- Función de control del interruptor de voltaje de salida
- Con amplio rango de voltaje de entrada
- Frecuencia de funcionamiento de 50 y 60 Hz
ESPECIFICACIONES DEL EQUIPO
| MODELO | HIM-PFC1000-24 | |
| Parámetros de Salida | Potencia Nominal | 1000W |
| Peak de potencia (por un instante) | 1150W | |
| Voltaje de Salida | 24V DC | |
| Corriente de salida nominal | 42A | |
| Corriente de salida máxima (por un instante) | 48A | |
| Eficiencia de Salida | 89% | |
| Variación a plena carga (Ripple) | 200mv | |
| Tasa de ajuste lineal | ±1% | |
| Tasa de ajuste de carga | ±1.5% | |
| Precisión de estabilización de voltaje | ±3% | |
| Tiempo de arranque / subida | 300ms / 100ms | |
| Tiempo de espera | 15ms | |
| Parámetros de Entrada | Voltaje de Entrada | 110V/220V AC |
| Rango de voltaje de entrada | Min: 110V AC – Max: 240V AC | |
| Frecuencia | 50/60Hz | |

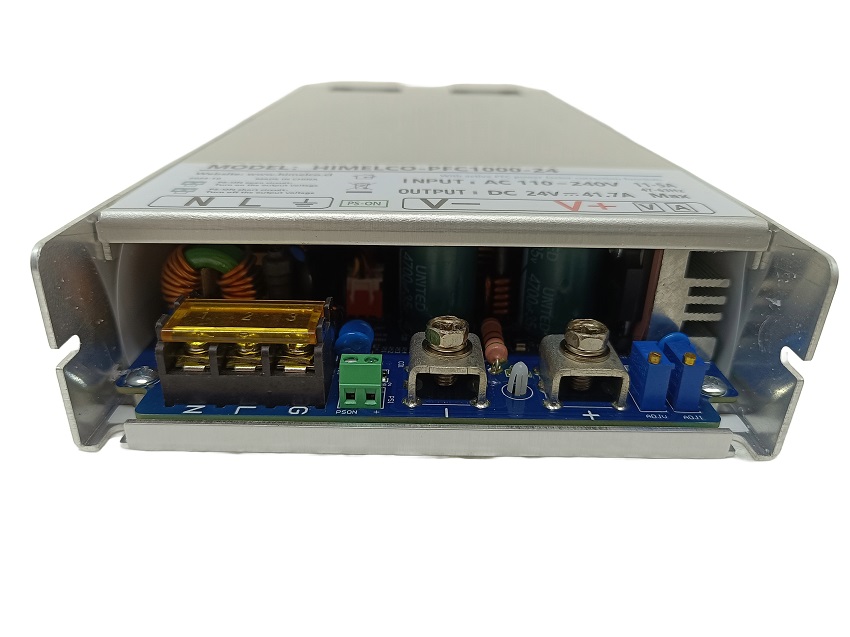

| Modo de cableado de entrada | Terminal hb-9500 de 3 pines con cubierta protectora. Conecte el cable de tierra al utilizarlo. | |
| Corriente máxima de entrada a 1000W de salida | A 220V AC => 5A A 110V AC => 10A | |
| Factor de Potencia | 0.98 | |
| Corriente de sobretensión | Arranque en frío, 40 A a 230 V AC 20 A a 110 V AC | |
| Funcionamiento | PS-ON | PS-ON controla el encendido y apagado del voltaje de salida de la fuente de alimentación. Cuando se desactiva el voltaje de salida, la fuente de alimentación se encuentra en estado de espera de muy bajo consumo (menos de 10 W) |
| Regulación de voltaje de salida | ±5V (ADJV) | |
| Regulación de corriente de salida | 0 a 42A (ADJI) | |
| Protecciones | Por sobrevoltaje | 115% Max |
| Por cortocircuito | Detecta el corto circuito y detiene la salida de voltaje para no quemarse. | |
| Por sobrecarga | 48A max. Se limita voltaje de salida. | |
| Por sobre temperatura | >85°C deja de funcionar / <75°C se reinicia automáticamente. | |
| Seguridad y EMC | Estándar EMC | MEET EN55022 CLASS B,EN61000-3-2 |
| Impedancia de aislamiento | I/P-O/P,I/P-FG,0/P-FG:100M Ohms /500VDC /25℃/70%RH | |
| Corriente de fuga | ≤3.5MA/AC220V | |
| Comportamiento sísmico | 10 ~ 500 Hz, 2G 10 min/ciclo, 60 min para cada eje de XYZ | |
| Otros | Ruido | <37 dB |

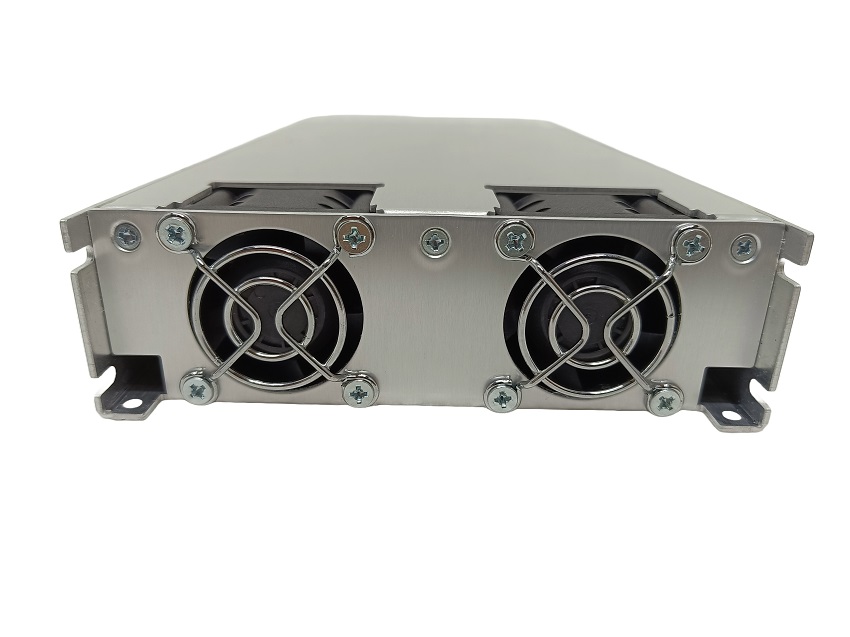

| Disipación de calor | Por ventilación forzada (Doble ventilador) | |
| Temperatura de trabajo | -25-45℃ | |
| Dimensiones Equipo (Largo x Ancho x Alto) | 270 x 130 x 40 mm | |
| Dimensiones Caja (Largo x Ancho x Alto) | 330 x 180 x 90 mm | |
| Peso equipo | 1,48 Kg | |
| Peso con embalaje | 1,70 Kg | |
