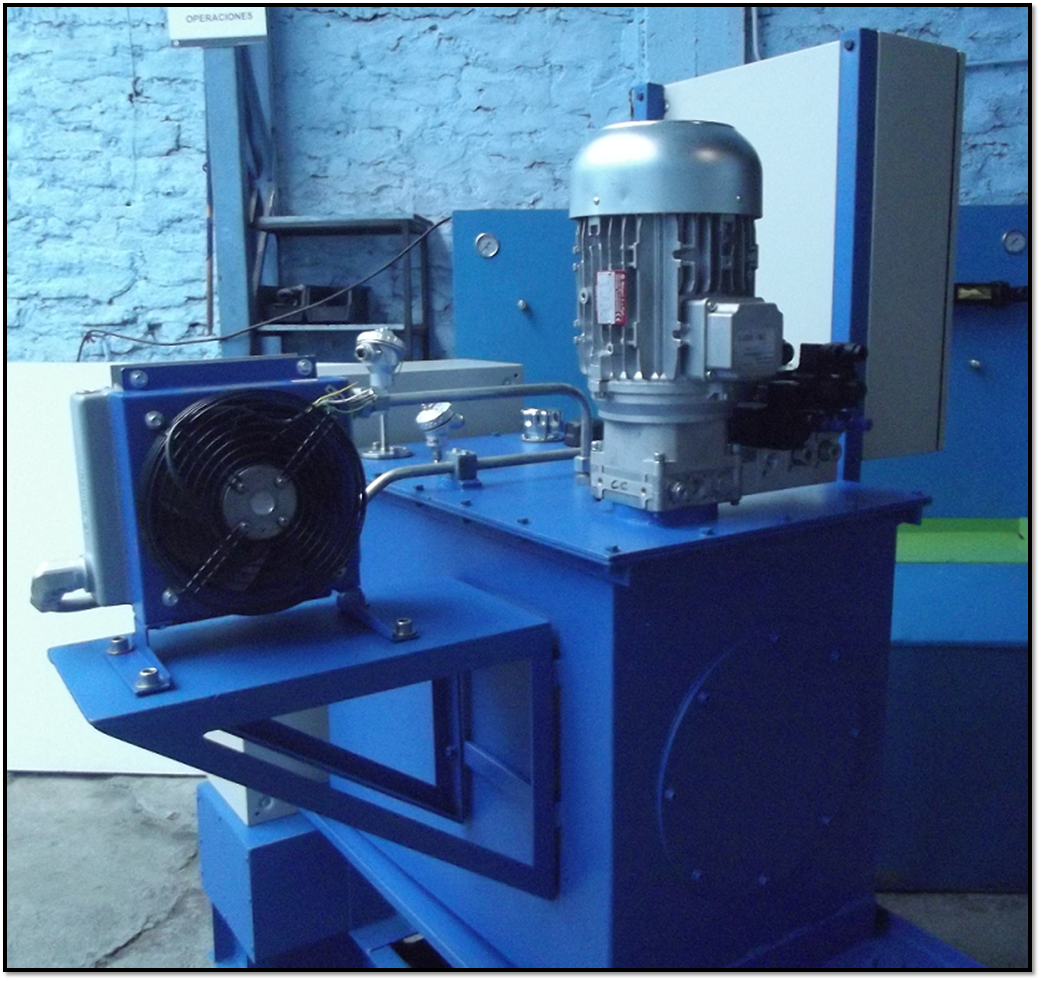

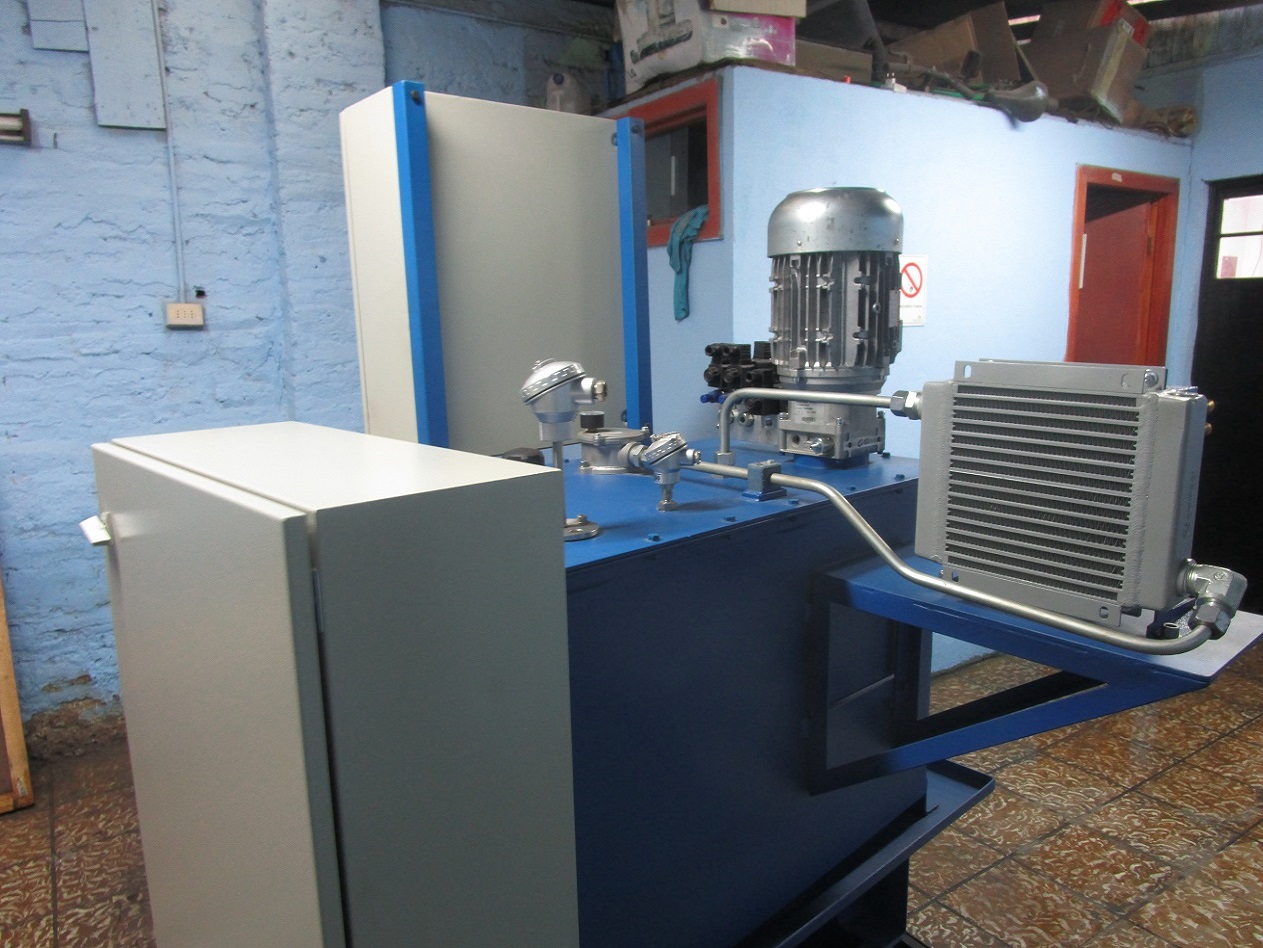

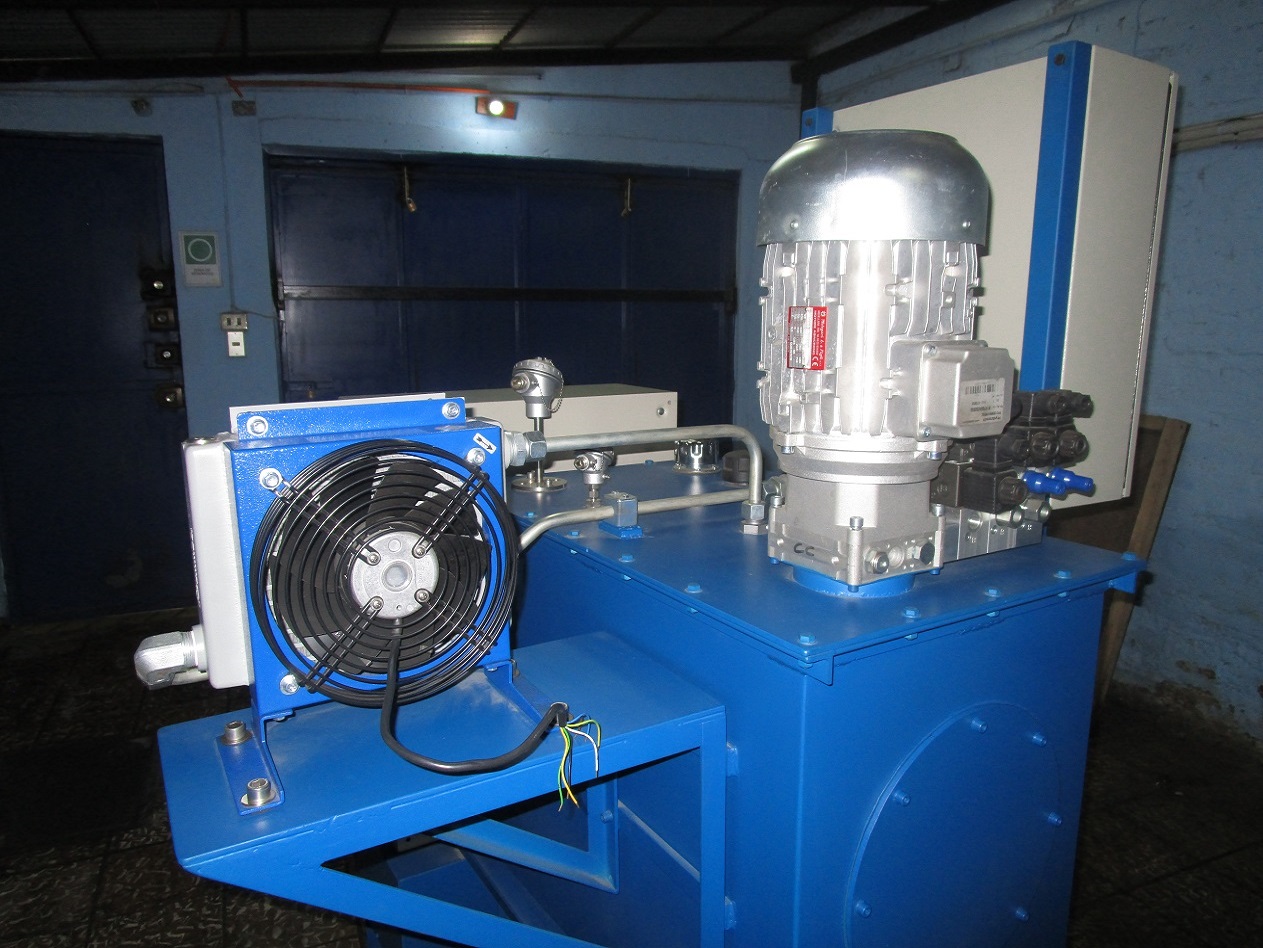

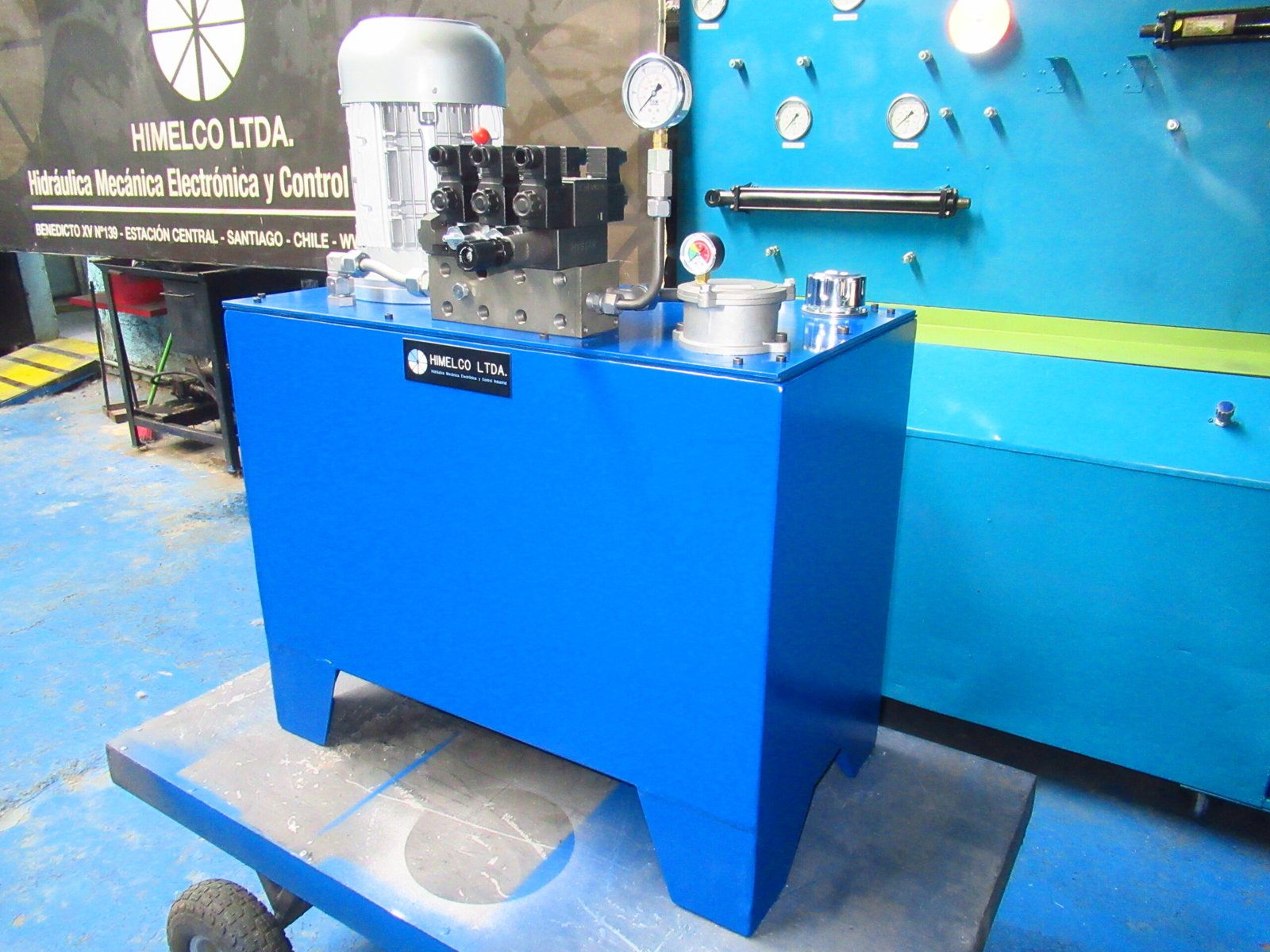

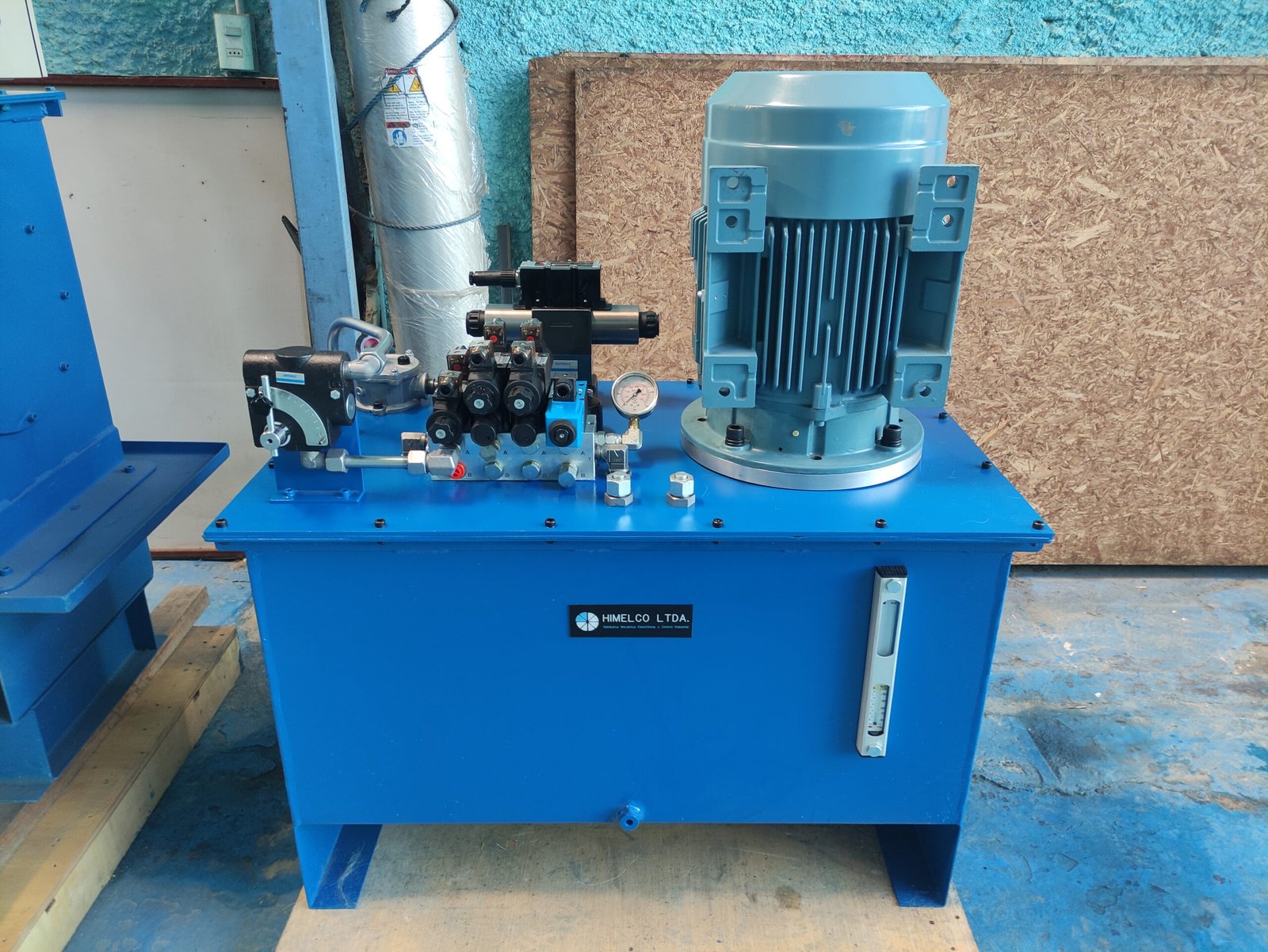

CENTRAL HIDRÁULICA PARA MINERÍA
DESCRIPCIÓN
Unidad hidráulica de carácter industrial para uso continuo según aplicación minera.
Esta central hidráulica permite generar energía hidráulica por medio de desplazamiento de aceite generado por el funcionamiento de una bomba acoplada a un motor eléctrico de alto rendimiento. Esta energía hidráulica se traduce en el desplazamiento de cilindros y/o motores oleohidráulicos para levantar, mover o girar cargas de gran magnitud.
El modelo de central hidráulica minera está diseñado bajo el concepto de "Heavy Duty" y su aplicación fue pensada para tratamientos de relaves donde deban cerrarse y abrirse compuertas hidráulicas, válvulas de cuchilla, actuadores especiales o cualquier actuador en general que el cliente necesite.
Equipos y componentes aptos para operar a la intemperie , a temperatura variable y en ambientes donde puedan existir partículas en suspensión.
CARACTERÍSTICAS GENERALES
- Aplicaciones en procesos Mineros especialmente en el tratamiento de Relaves (Válvulas Cuchilla, Válvulas Pinch, Compuertas, etc.)
- Considera la Actuación de la cantidad de elementos que el cliente determine.
- Diseñada bajo el concepto “Heavy Duty”
- Equipo diseñado para alta vida útil y disponibilidad de repuestos.
- Equipos y componentes aptos para operar a la intemperie, a bajas temperaturas y suspensión de partículas.
CARACTERÍSTICAS TÉCNICAS (MECÁNICAS):
- Presión Máxima de Trabajo real 210 BAR (3045 PSI)
- Presión óptima de operación 150 BAR continuos (2120 PSI)
- Caudal Máximo 17 LPM según motor y bomba instalados (este valor puede ser menor si el cliente lo necesita).
- Válvula Check antirretorno Simple
- Válvula Check Doble Pilotada
- Válvulas Reguladoras de Flujo modulares
- Válvulas de Sobrepresión (VLP)

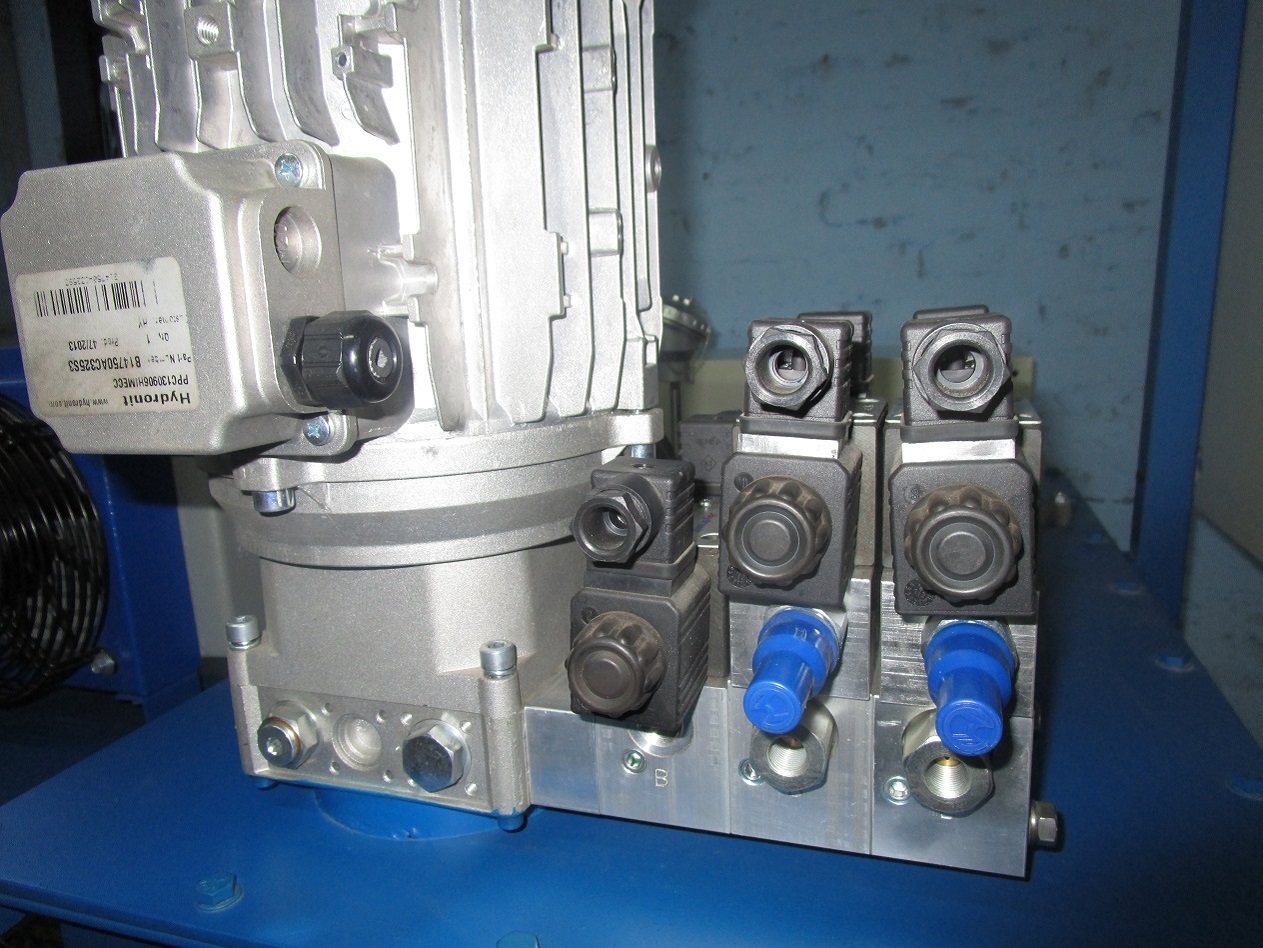

- Válvulas Direccionales Normadas CETOP 3

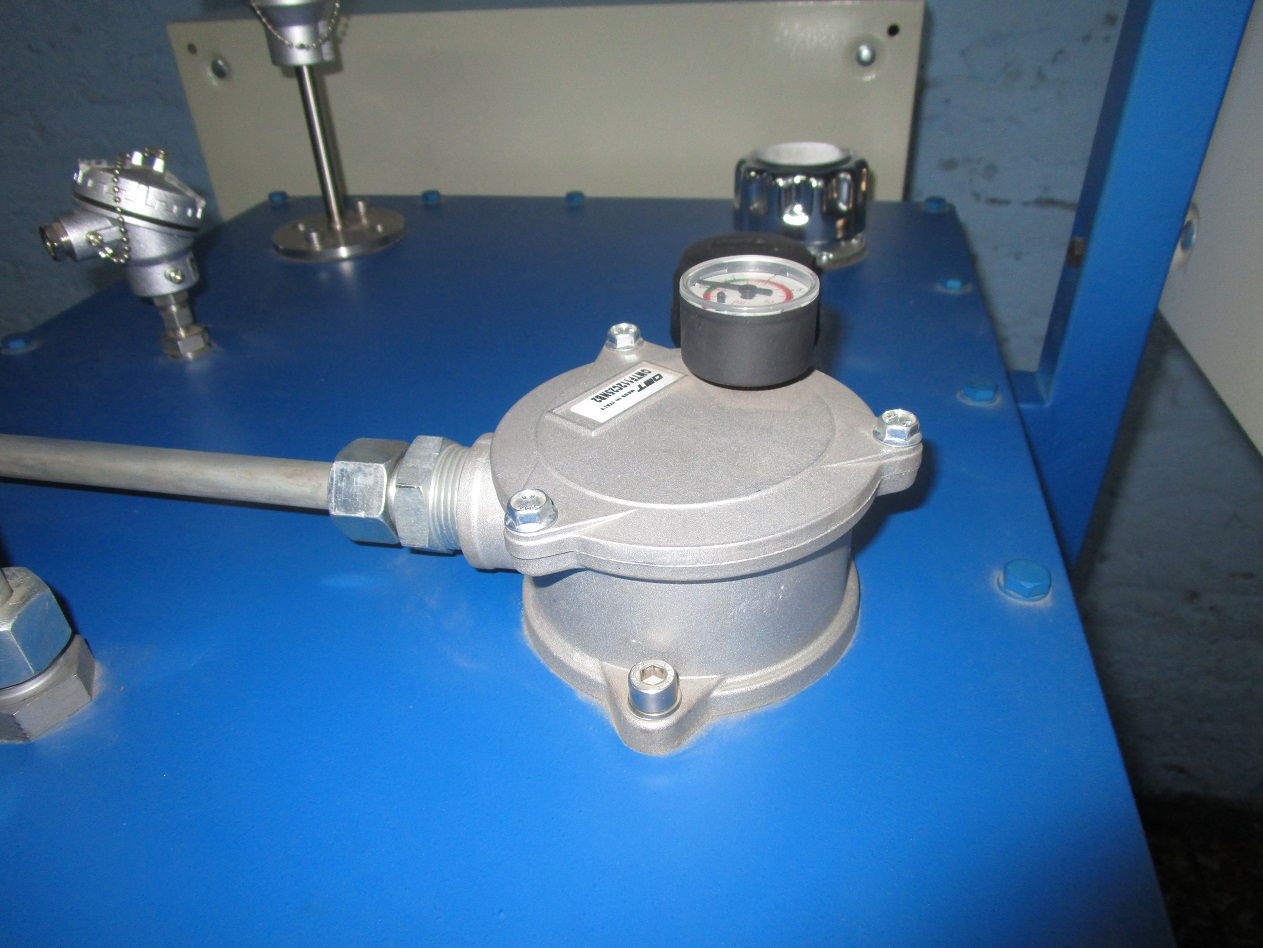

- Filtro de Succión, Retorno y venteo.
- Motor Eléctrico 7,5 KW (10HP)
- Bomba de engranajes “High Pressure” (260 BAR)
- Voltaje Motor Eléctrico 380 VAC

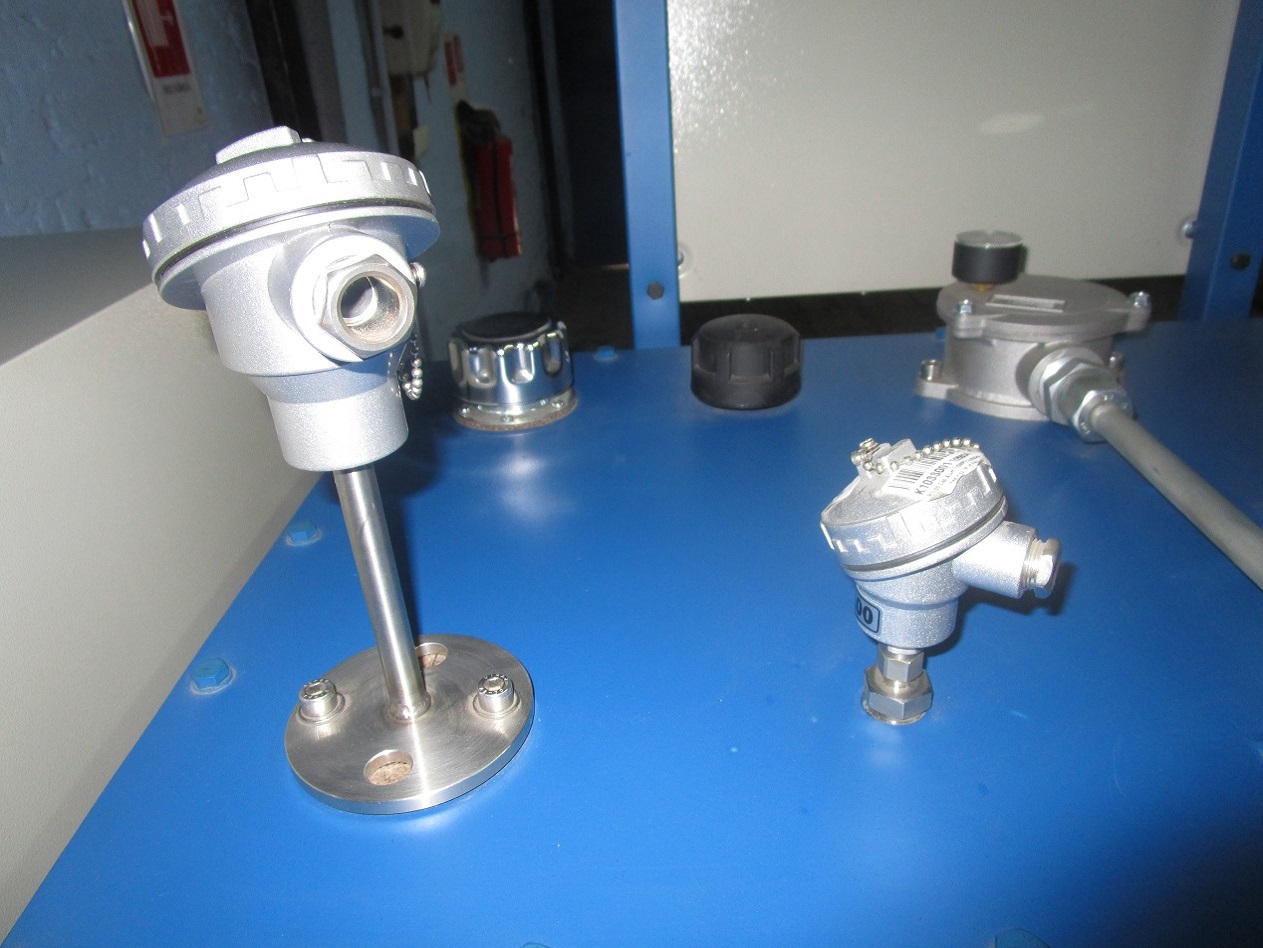

- Indicadores de nivel y Temperatura (4-20 mA)
- Estanque 240 Litros
- Pintura Epoxica RAL 5005
CARACTERÍSTICAS TÉCNICAS (ELECTRICIDAD Y CONTROL)
- Motor Eléctrico 7,5 KW-380VAC-2900RPM-50Hz
- Tablero Distribución Principal (TDP)
- Tablero Distribución de Control (TDC)
- Sistema de Comunicación PROFIBUS
- Unidades de Ampliación Digitales y Análogas
- Interfaz de Comunicación
- Panel de Control
- Display montado en Gabinete Metálico
- Switch de Presión
- Instalación Eléctrica según:
- Nch Elec. 2/84 (Elaboración y presentación de proyectos)
- Nch Elec. 4/84 (Instalación Interiores de Baja Tensión)
CÓDIGOS Y ESTÁNDARES APLICADOS EN EL DISEÑO Y DESARROLLO
|
AISI |
American Iron And Steel Institute |
|
ANSI |
American National Standart Institute |
|
ASME |
American Society of Mechanical Engineers |
|
ASTM |
American Society for Testing and Materials |
|
AWS |
American Welding Society |
|
DIN |
Deutsche Industrie Normen |
|
INN |
Instituto Nacional de Normalización de Chile |
|
ISO |
International Standart Organization |
|
SAE |
Society of Automotive Engineers |
