CENTRAL N°12
La central hidráulica compacta cuenta con un motor AC monófasico (220V) de 1,5 KW (2HP) de potencia, el cual gira a 1450 RPM, entregando un torque de 9.87 N-metro.
La bomba del circuito de 5.0 cc entrega un caudal de 7.4 litros/min.
La presión máxima de esta unidad hidráulica es de 100 bar (1450 PSI).
Ademas el sistema cuenta con los siguientes componentes:
-
Valvula Relief limitadora para regular la presión del sistema (VLP).
-
Válvula Check (antirretorno) para garantizar que el fluido no retorne por el conducto de la bomba.
-
Válvula dirrecional 4/3 centro tandem normada Cetop 3, comandada eléctricamente con bobinas 230VDC, con la cual se podrá controlar un actuador de doble efecto o un motor hidráulico, deteniéndolo donde se estime conveniente.
-
Estanque metálico de 20 litros con indicador de nivel.
-
Filtros de succión y de retorno.

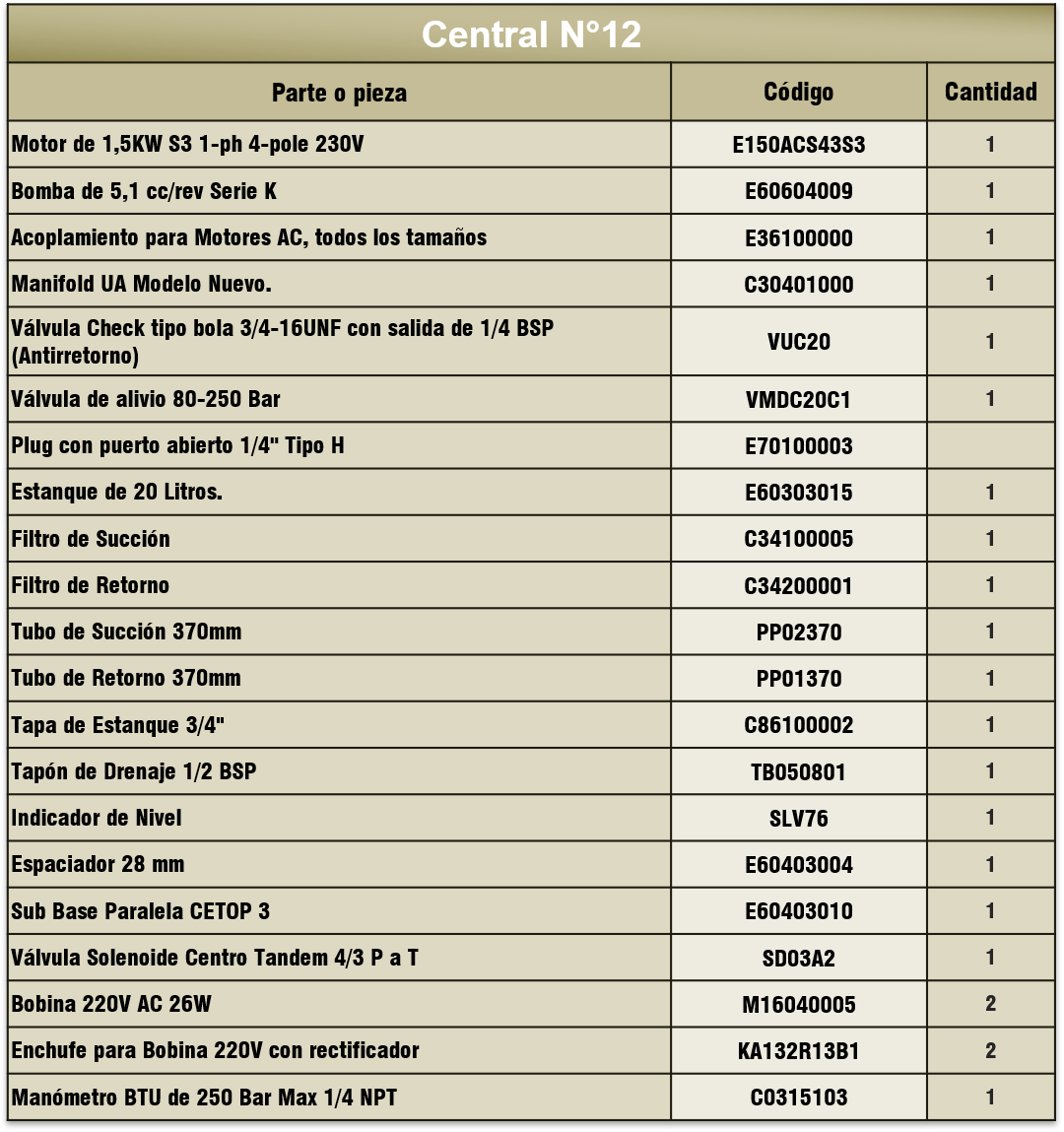

A continuación, se presentan los componentes de la central N°12:

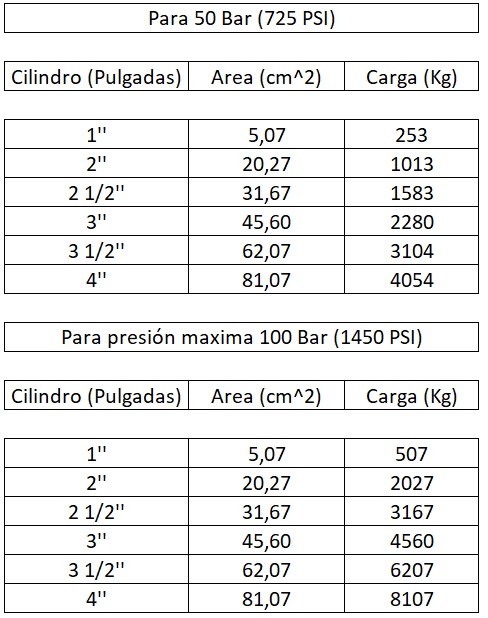

A continuación, se presenta una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.

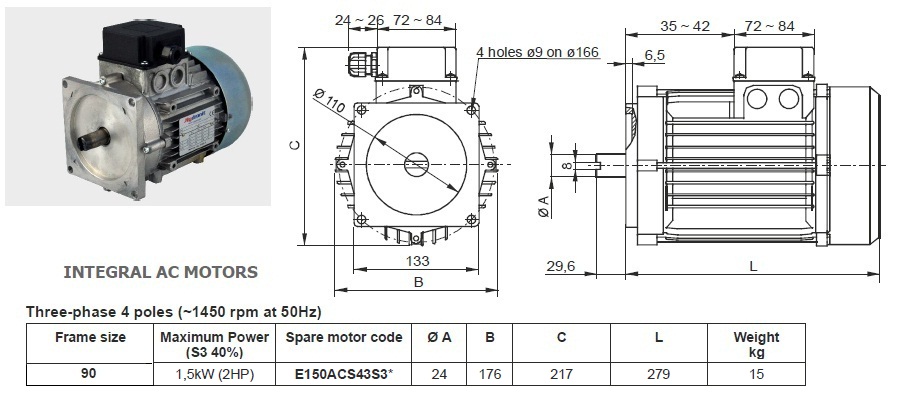

Motor Eléctrico (2HP-220V-1450 rpm)

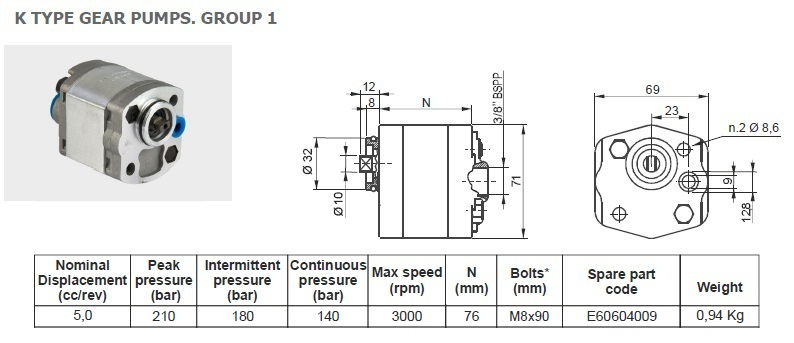

Bomba de Engranajes Tipo "K" (5,0 cc/rev)
Acople Motor Bomba

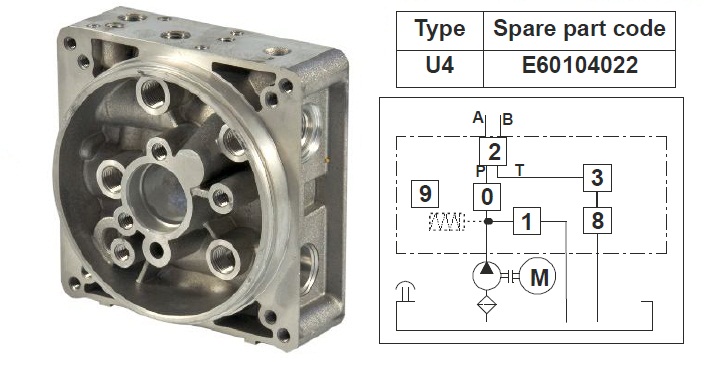

Manifold de Válvulas (Tipo UA)

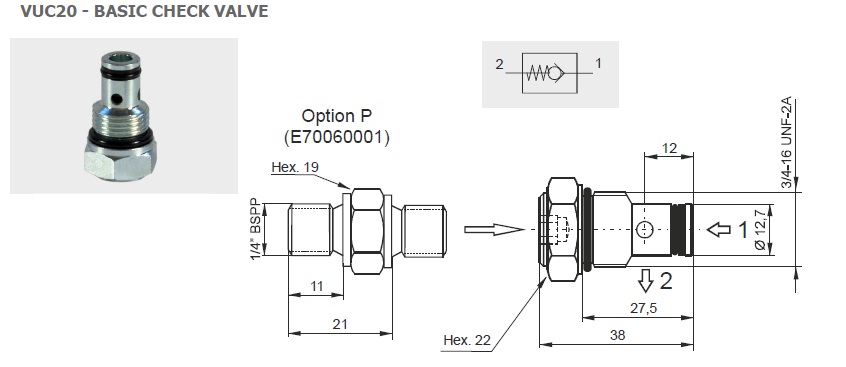

Válvula Check (Anti-retorno)

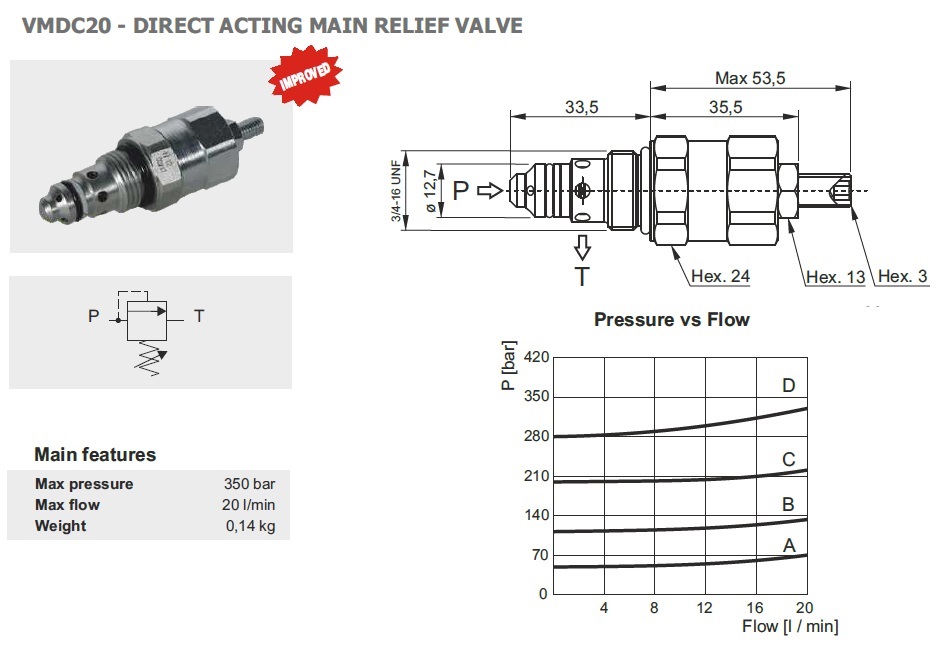

Válvula Limitadora de Presión (VLP)

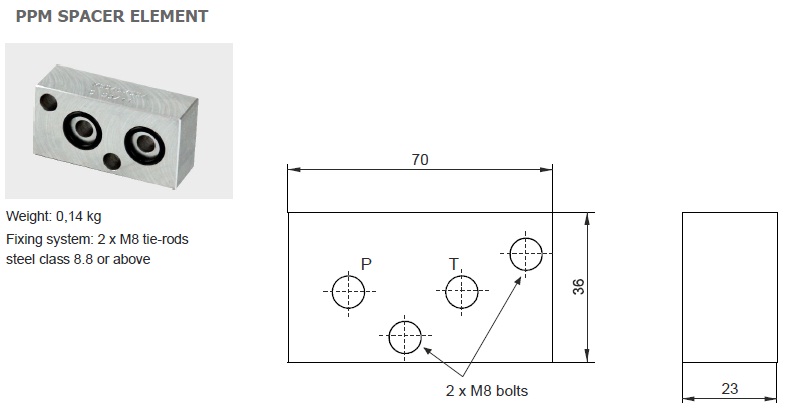

Espaciador

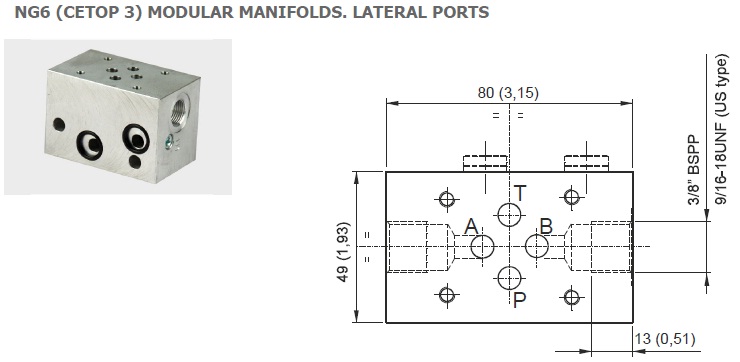

Sub-Base Paralela(Cetop 3)

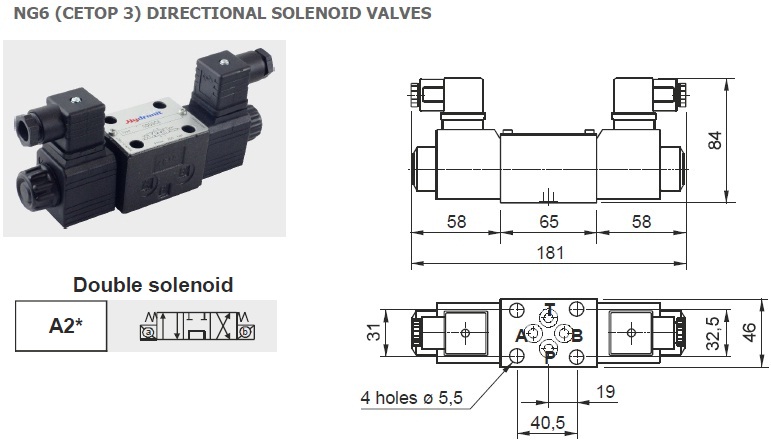

Válvula Direccional 4/3 Centro Tándem (Cetop 3)

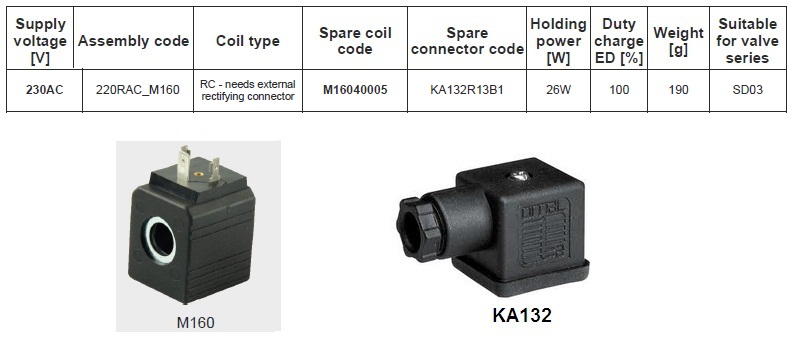

Bobinas 230 VDC y Conector Eléctrico DIN 43650-A

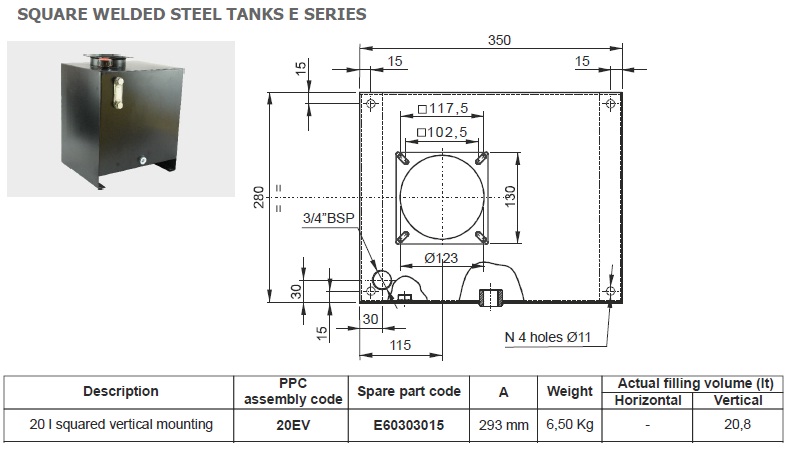

Estanque Metálico 20 Litros

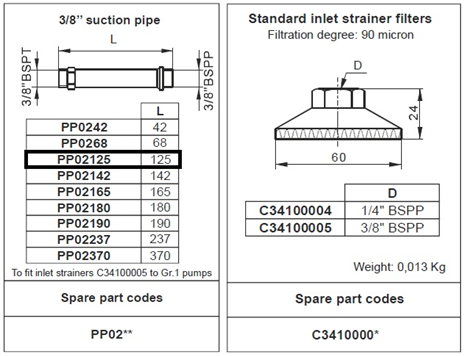

Tubo y Filtro de Succión (3/8" BSP)

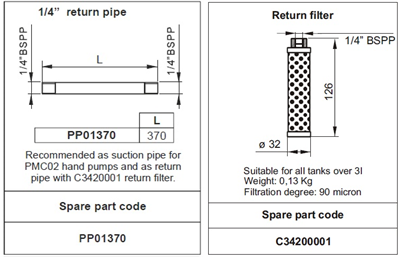

Tubo y Filtro de Retorno (1/4" BSP)

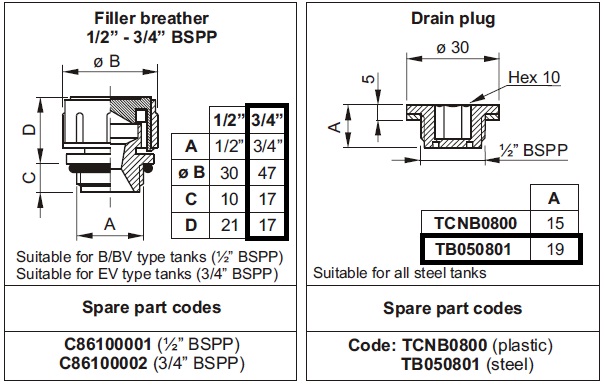

Tapón de Llenado y Drenaje (1/2" BSP)

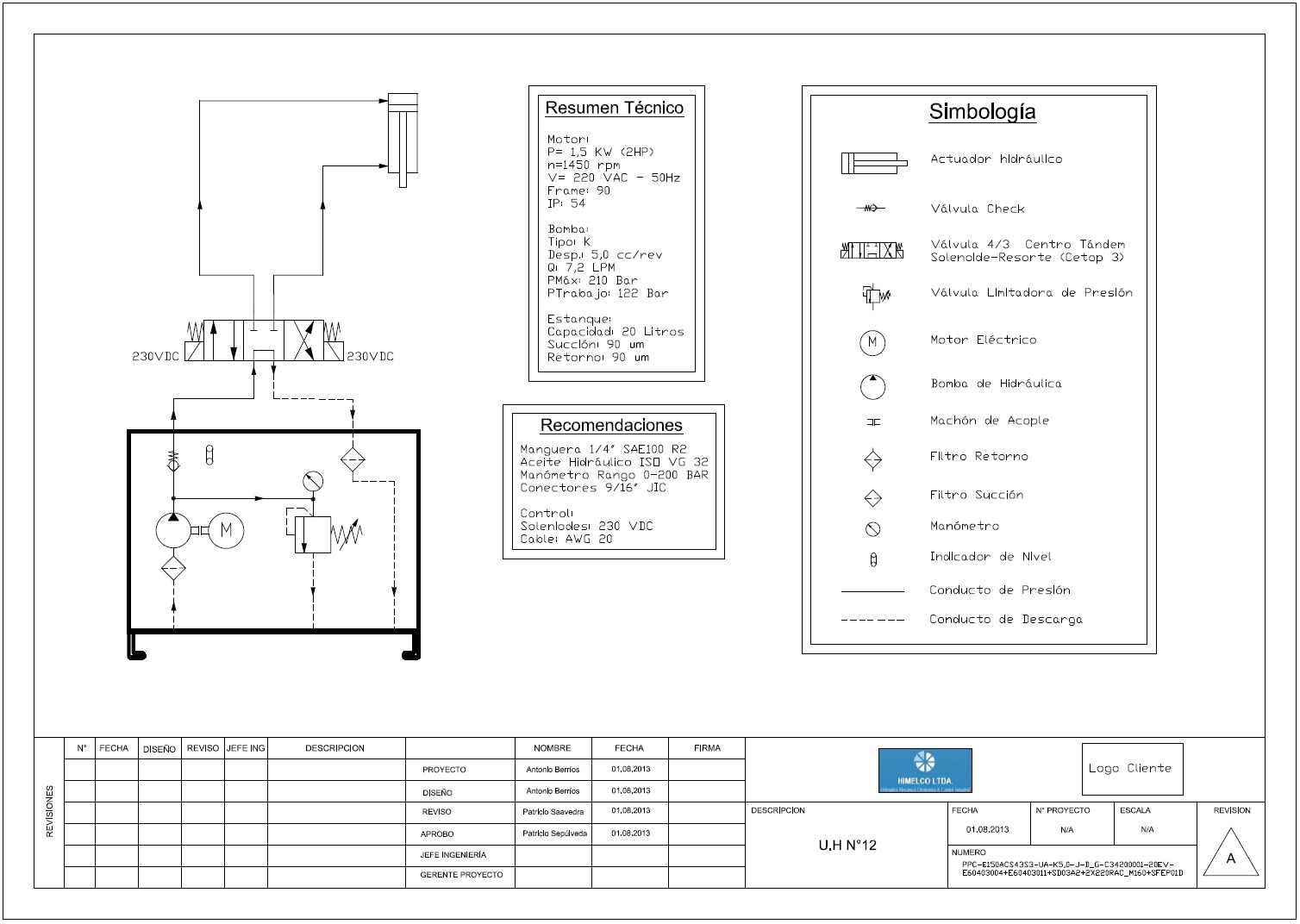

Diagrama Hidráulico Central N°12
