Central N°9- Para MontaCargas – Motor 0,8 KW (1HP) 12VDC – Caudal 2,5 LPM / Presión 170 BAR
DESCRIPCIÓN
La central hidráulica compacta cuenta con un motor de corriente continua de 12 VDC de 800 W (1 HP) de potencia, con una corriente nominal de 119 A. El motor gira a 2800 RPM entregando un torque de 2,7 N-metro.
La bomba del circuito de 0,89 cc/rev entrega 2.5 litros/min.
La presión máxima de esta unidad es de 170 bar (2465 PSI).
Además, el sistema cuenta con los siguientes componentes:
- Válvula Relief limitadora (VLP) para regular la presión del sistema.
- Válvula Check (antirretorno) para garantizar que el fluido no retorne por el conducto de la bomba.
- Válvula direccional 2/2 normal cerrada, comandada eléctricamente con bobinas 12VDC, con la cual se podrá controlar un actuador de simple efecto.
- Estanque metálico de 5 litros.
- Filtros de succión y retorno.
Esta central esta diseñada para ser utilizada en ramplas de camiones, elevadoras, monta cargas, etc.
IMPORTANTE: LOS MOTORES DC ESTÁN DISEÑADOS PARA FUNCIONAR DE FORMA INTERMITENTE, DE MANERA QUE NO PUEDEN FUNCIONAR DE FORMA CONTINUA POR MUCHO TIEMPO.
TIEMPO DE FUNCIONAMIENTO APROXIMADO: 3 a 4 MINUTOS POR CICLO.
TIEMPO DE REPOSO: 27 MINUTOS POR CICLO.

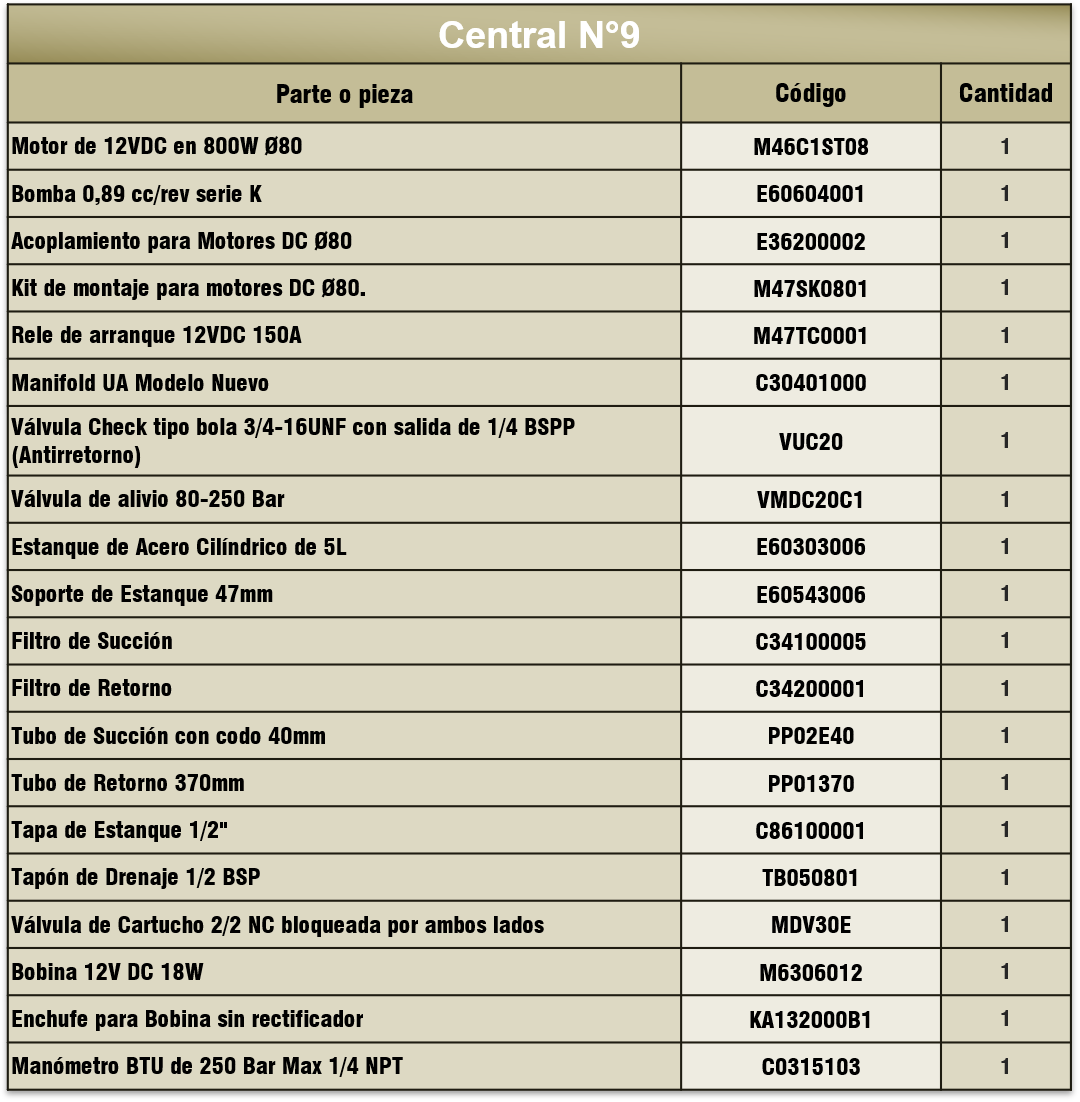

A continuación, se presentan los componentes de la central N°9:
| CENTRAL N°9 | ||
| Parte o pieza | Código | Cantidad |

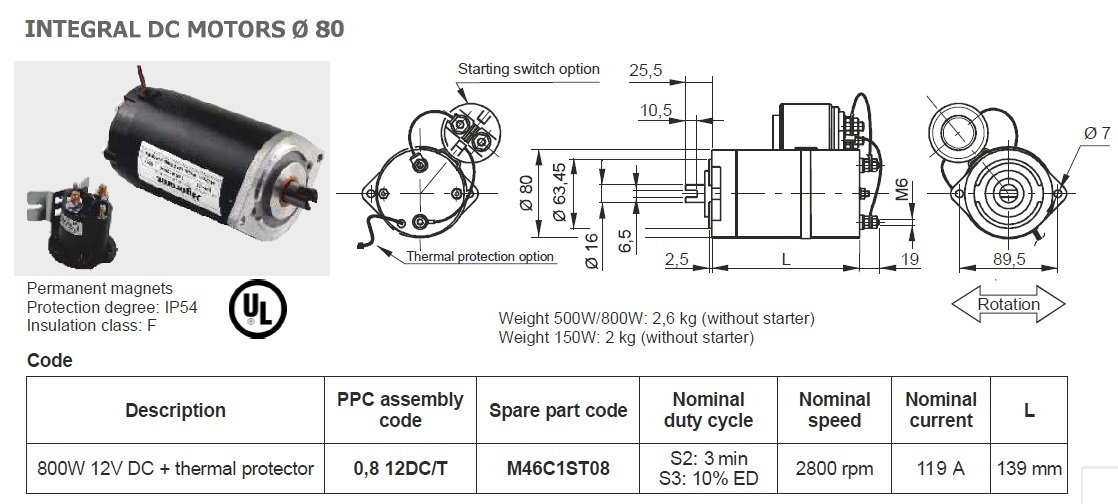

| Motor de 12VDC en 800W Ø80 | M46C1ST08 | 1 |

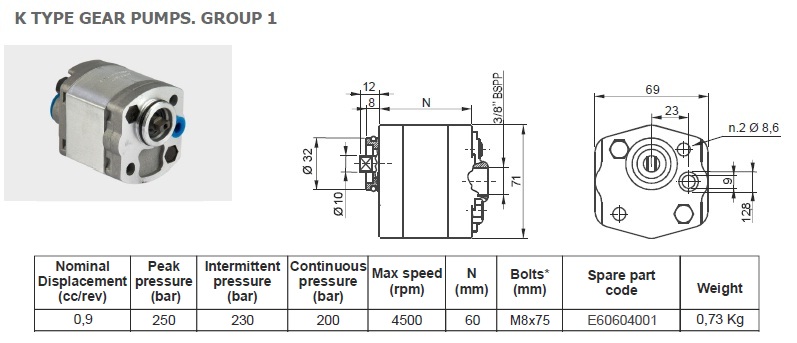

| Bomba 0,89 cc/rev serie K | E60604001 | 1 |

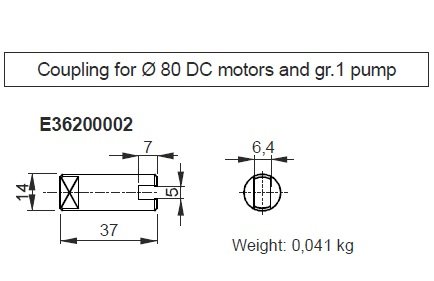

| Acoplamiento para Motores DC Ø80 | E36200002 | 1 |
| Kit de montaje para motores DC Ø80. | M47SK0801 | 1 |
| Rele de arranque 12VDC 150A | M47RC0001 | 1 |

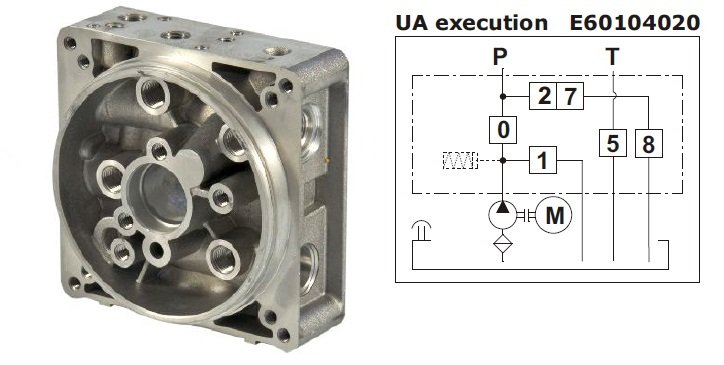

| Manifold UA Modelo Nuevo | C30401000 | 1 |

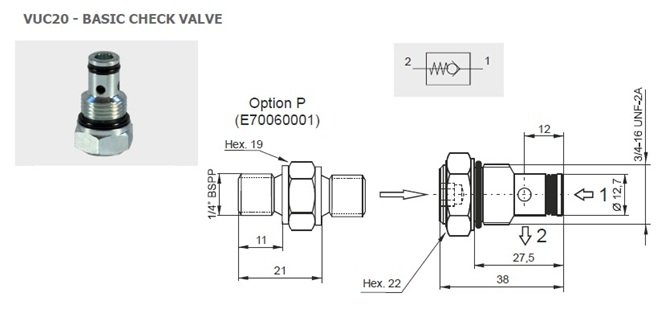

| Válvula Check tipo bola 3/4-16UNF con salida de 1/4 BSPP (Antirretorno) | VUC20 | 1 |

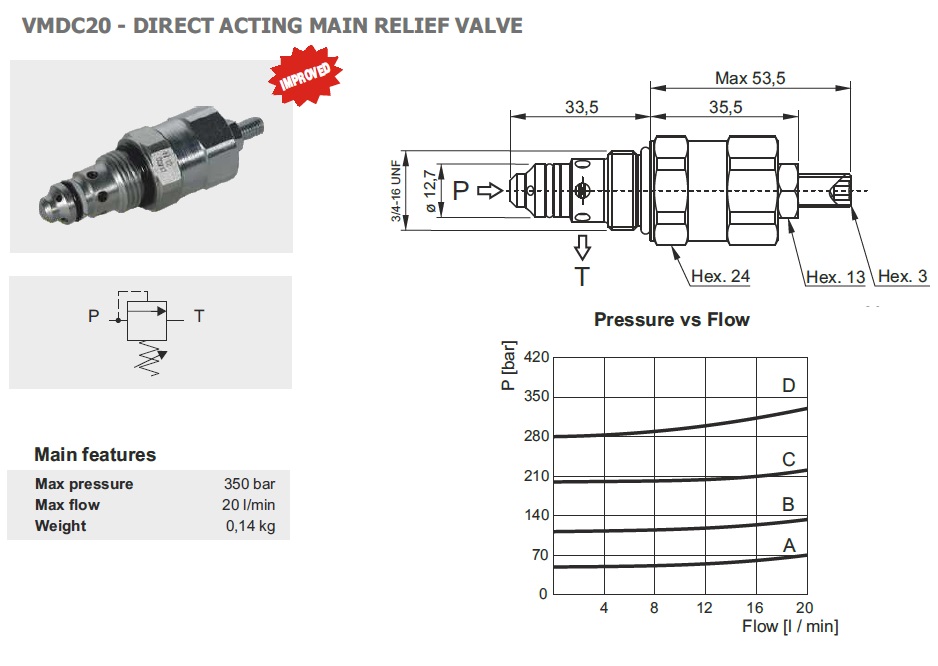

| Válvula de alivio 80-250 Bar | VMDC20C1 | 1 |
| Plug con puerto abierto 1/4” Tipo H | E70100003 | 1 |

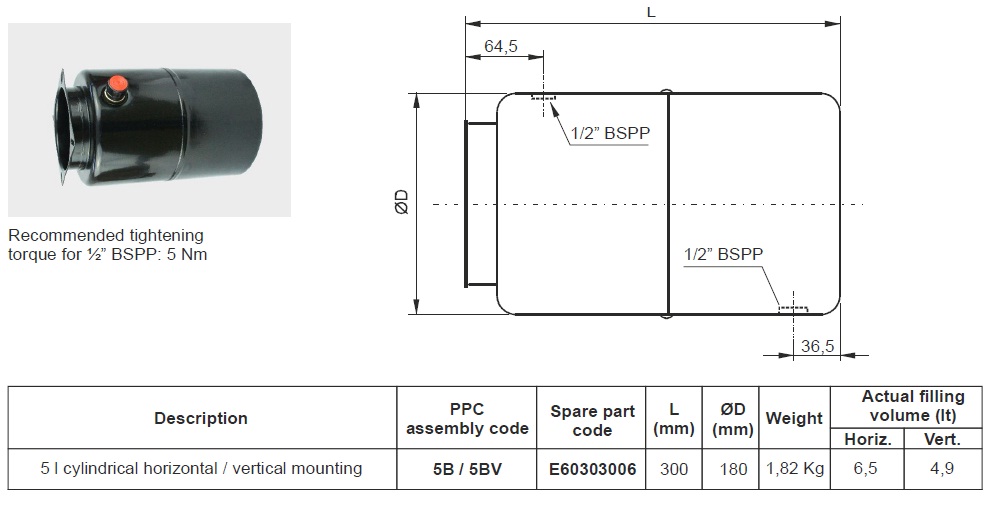

| Estanque de Acero Cilíndrico de 5L | E60303006 | 1 |
| Soporte de Estanque 47mm | E60543006 | 1 |

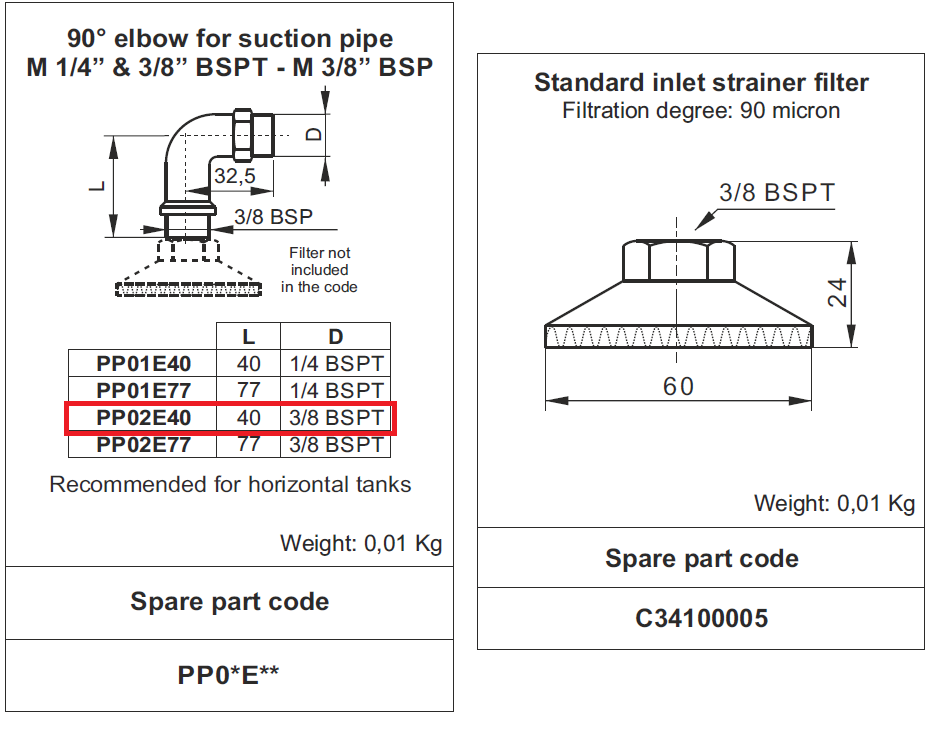

| Filtro de Succión | C34100005 | 1 |

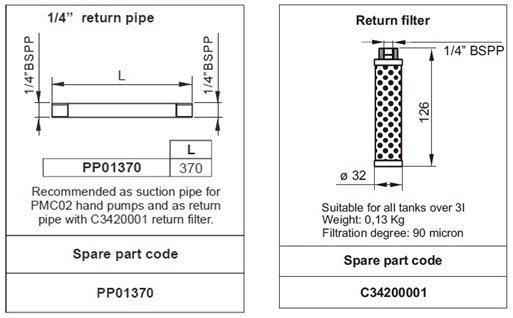

| Filtro de Retorno | C34200001 | 1 |
| Tubo de Succión con codo 40mm | PP02E40 | 1 |
| Tubo de Retorno 370mm | PP01370 | 1 |

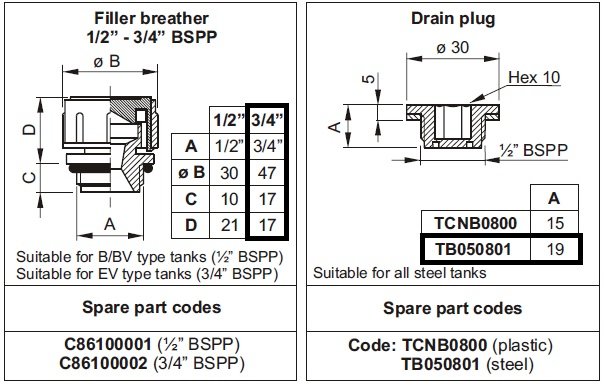

| Tapa de Estanque 1/2″ | C86100001 | 1 |
| Tapón de Drenaje 1/2 BSP | TB050801 | 1 |

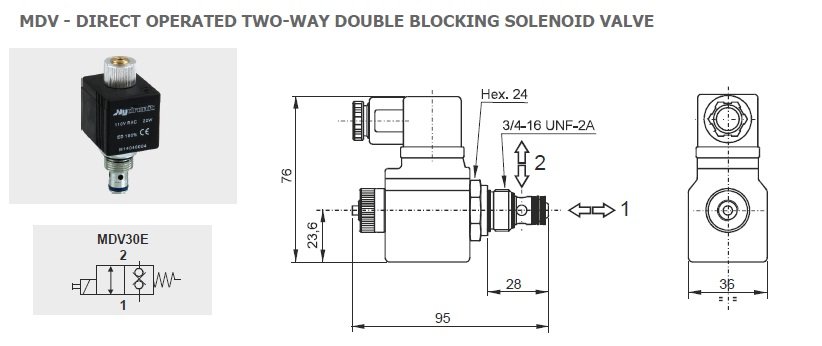

| Válvula de Cartucho 2/2 NC bloqueada por ambos lados | MDV30E | 1 |

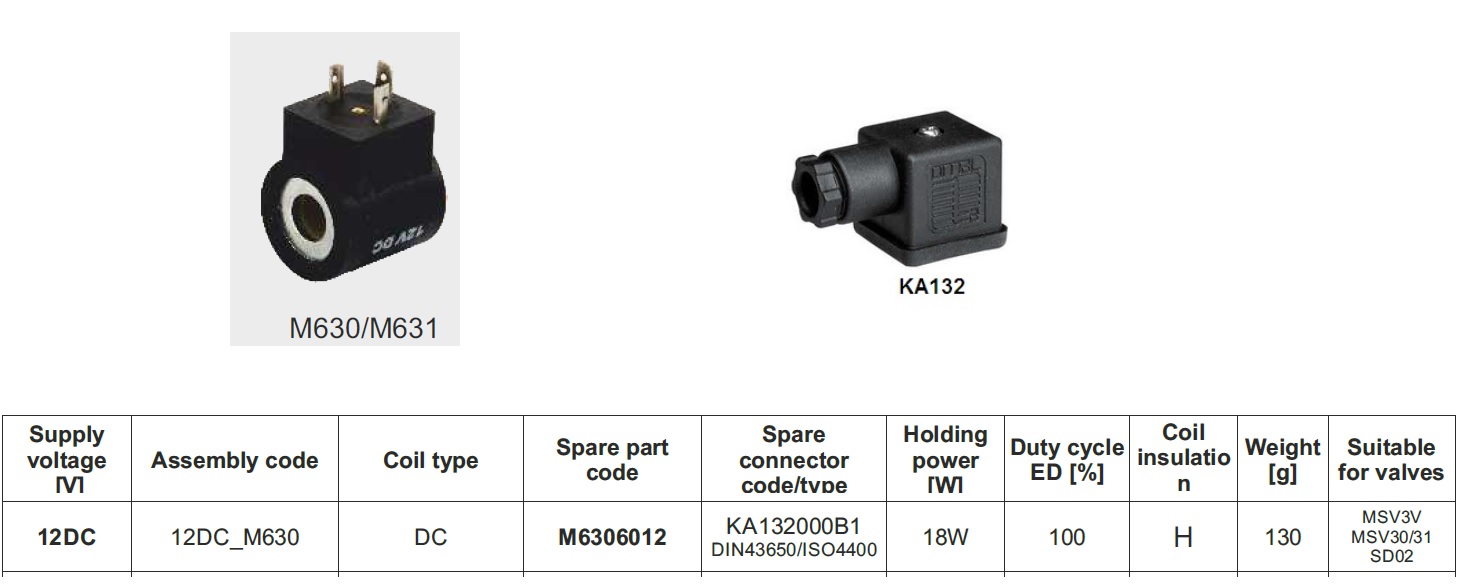

| Bobina 12V DC 18W | M6306012 | 1 |
| Enchufe para Bobina sin rectificador | KA132000B1 | 1 |
| Manómetro BTU de 250 Bar Max 1/4 NPT | C0315103 | 1 |

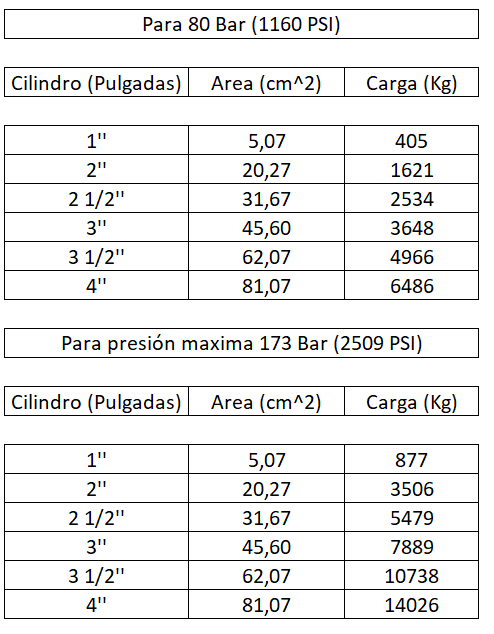

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.
| PARA 80 BAR (1160 PSI) | ||
| Cilindro (Pulgadas) | Área (cm2) | Carga (Kg) |
| 1” | 5,07 | 405 |
| 2” | 20,27 | 1621 |
| 2 1/2” | 31,67 | 2534 |
| 3” | 45,60 | 3648 |
| 3 1/2” | 62,07 | 4966 |
| 4” | 81,07 | 6486 |
| PARA PRESIÓN MÁXIMA 173 BAR (2509 PSI) | ||
| Cilindro (Pulgadas) | Área (cm2) | Carga (Kg) |
| 1” | 5,07 | 877 |
| 2” | 20,27 | 3506 |
| 2 1/2” | 31,67 | 5479 |
| 3” | 45,60 | 7889 |
| 3 1/2” | 62,07 | 10738 |
| 4” | 81,07 | 14026 |
