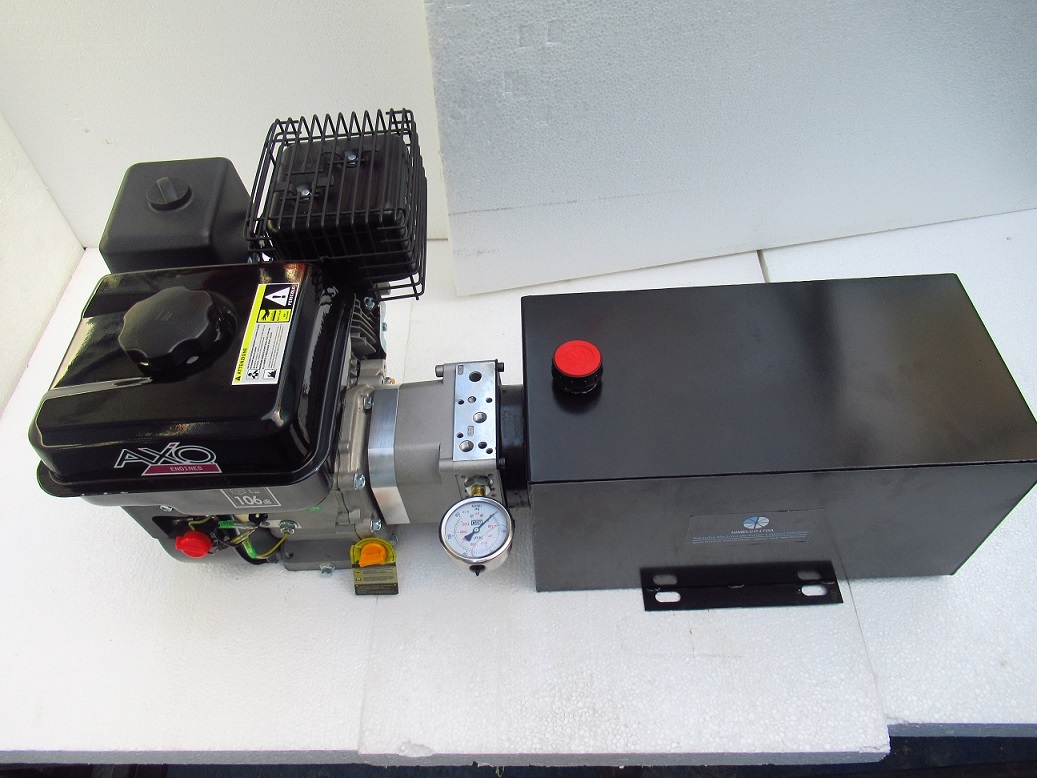

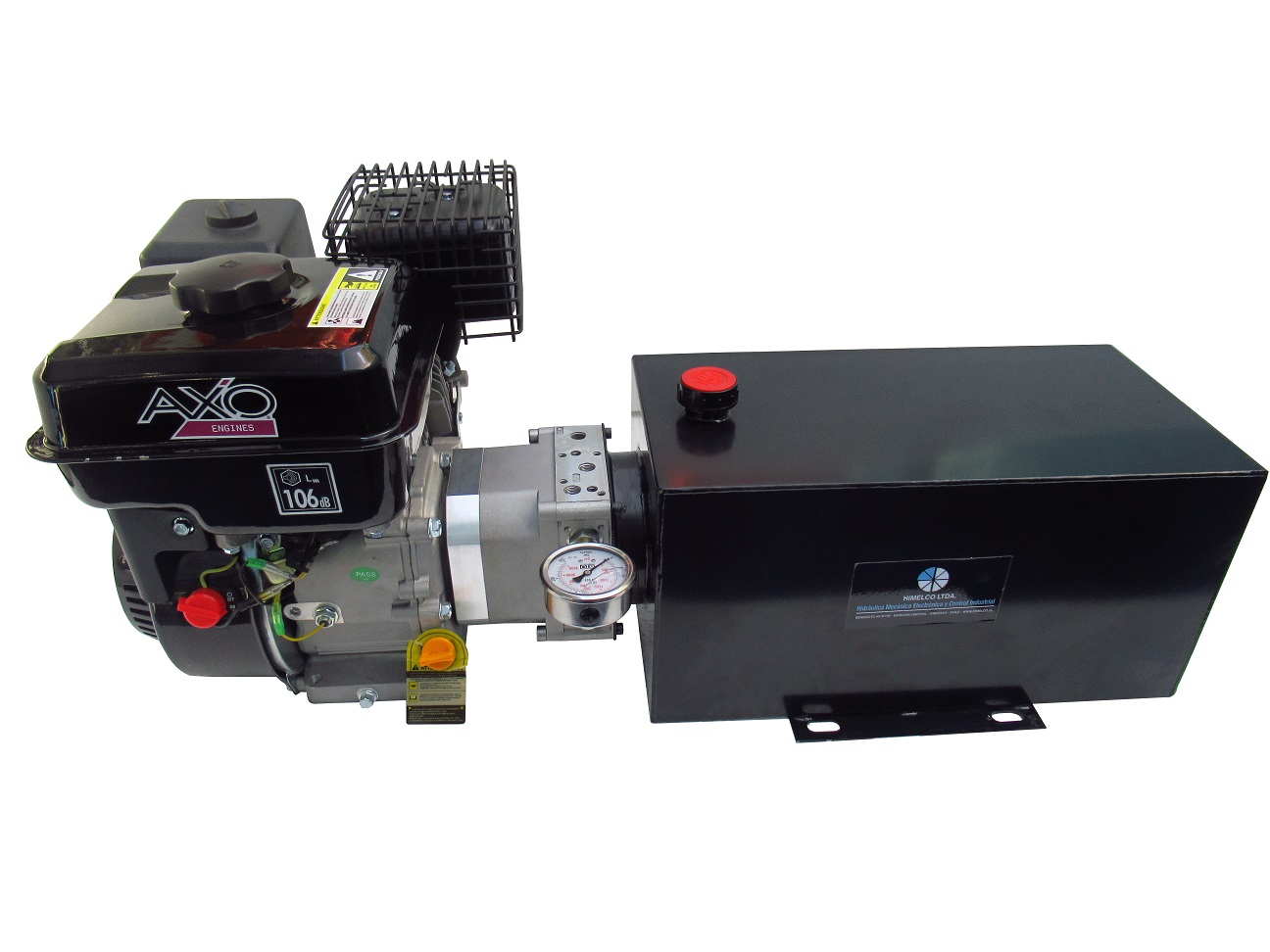

Central Autónoma a Gasolina 5 KW (CCHAG5)
La central hidráulica compacta cuenta con un motor a gasolina de 5 kW (6,7 HP), el cual gira a 3600 RPM de forma nominal, entregando un torque de 13.26 N-metro.
El sistema dispone de una bomba de 2.8 cc/rev que entrega 10.1 litros/min.
La presión que puede alcanzar esta unidad hidráulica es de 100 bar (1450 PSI) como presión continua y 200 bar (2900 PSI) de presión peak máxima (pocos segundos de funcionamiento).
Ademas el sistema cuenta con los siguientes componentes:
- Válvula Relief limitadora de presión (VLP) para regular la presión del sistema.
- Válvula Check (antirretorno) para garantizar que el fluido no retorne por el conducto de la bomba.
- Salidas P y T, con posibilidad de añadir válvulas de control direccionales manuales por palanca o eléctricas.
- Estanque metálico horizontal de 21 litros.
- Filtros de succión y retorno.

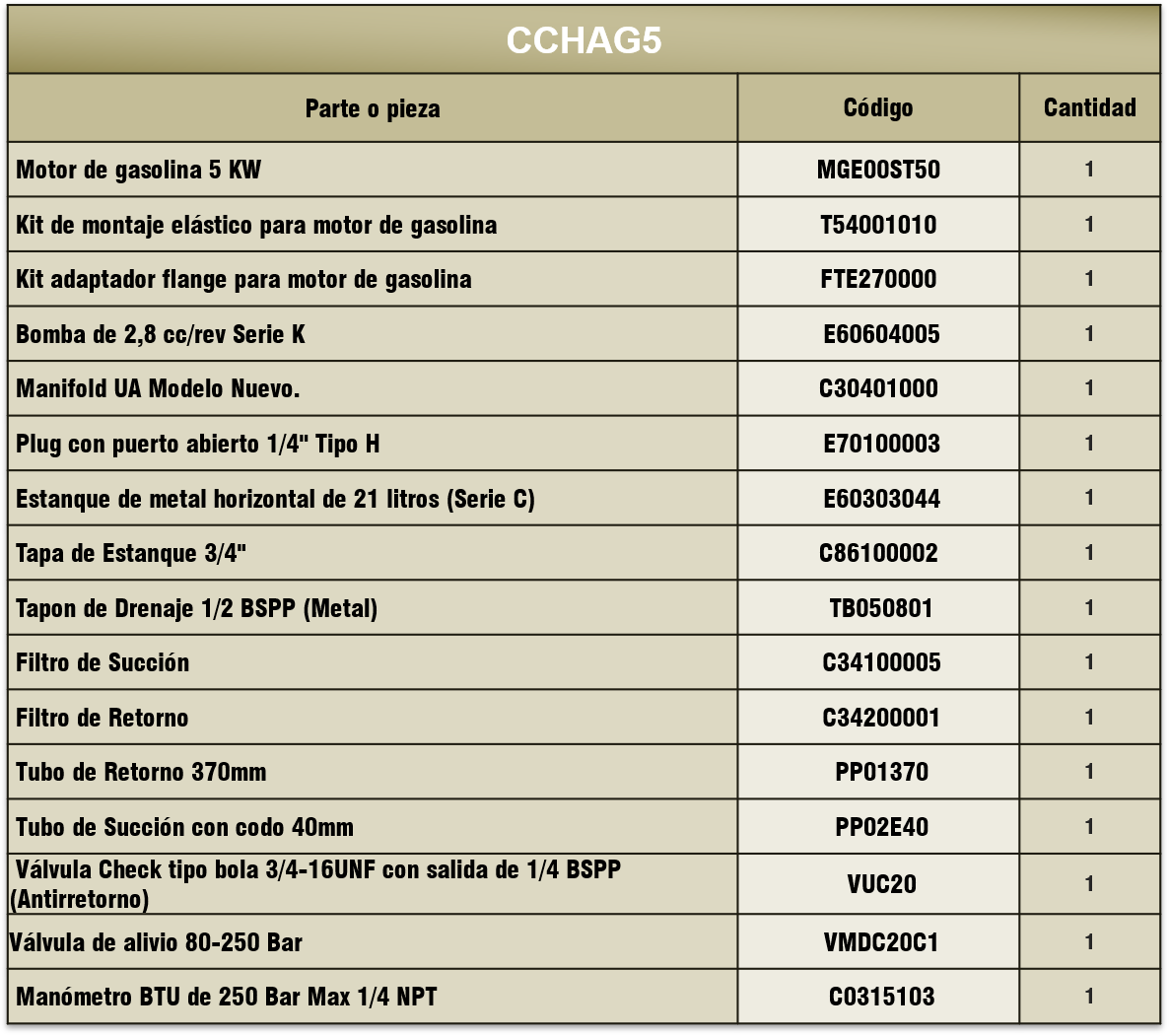

LISTADO DE MATERIALES PRINCIPALES
A continuación se muestran los componentes de la CCHAG5:
| CCHAG5 | ||
| Parte o pieza | Código | Cantidad |

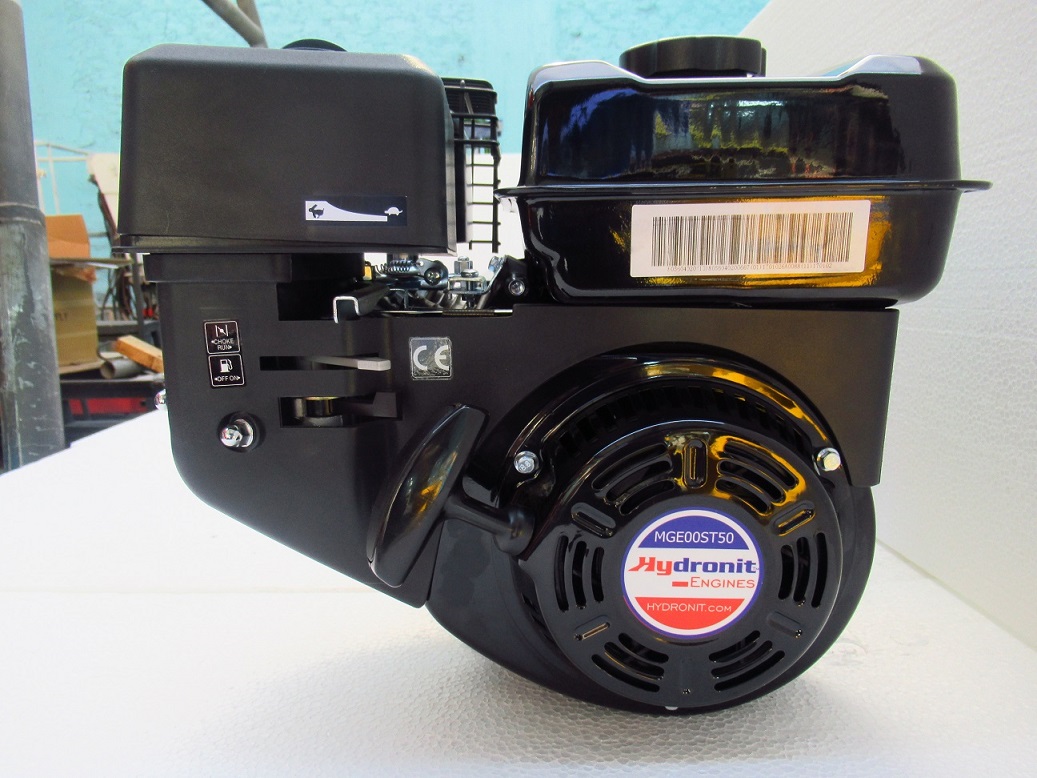

| Motor de gasolina 5 KW | MGE00ST50 | 1 |

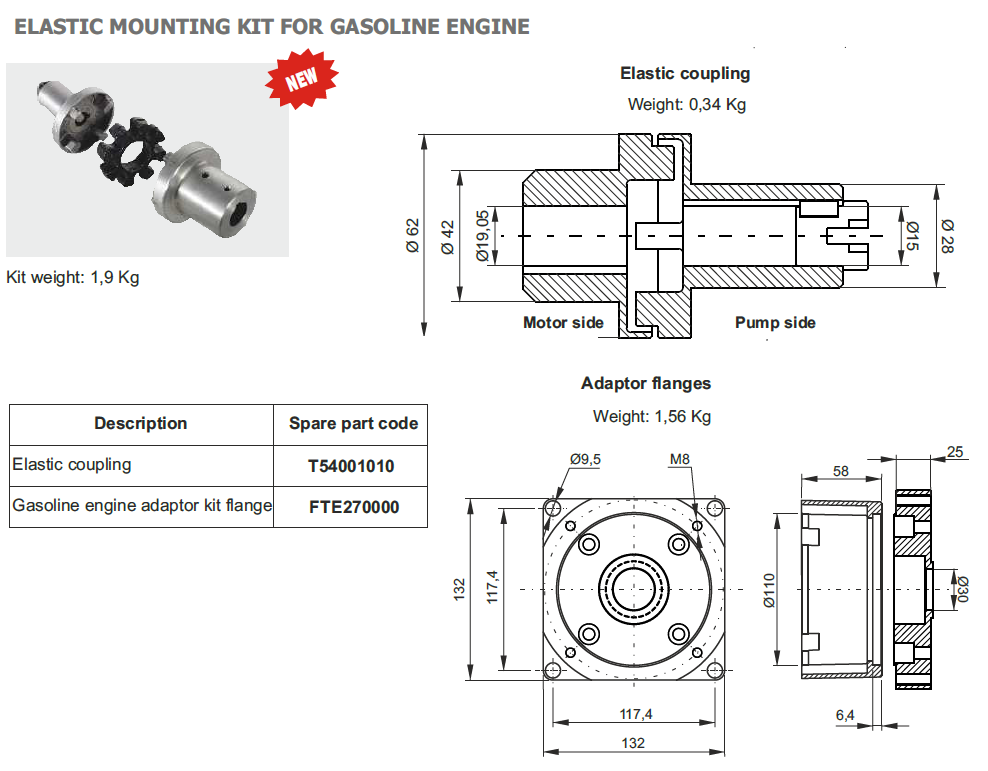

| Kit de montaje elástico para motor de gasolina | T54001010 | 1 |
| Kit adaptador flange para motor de gasolina | FTE270000 | 1 |

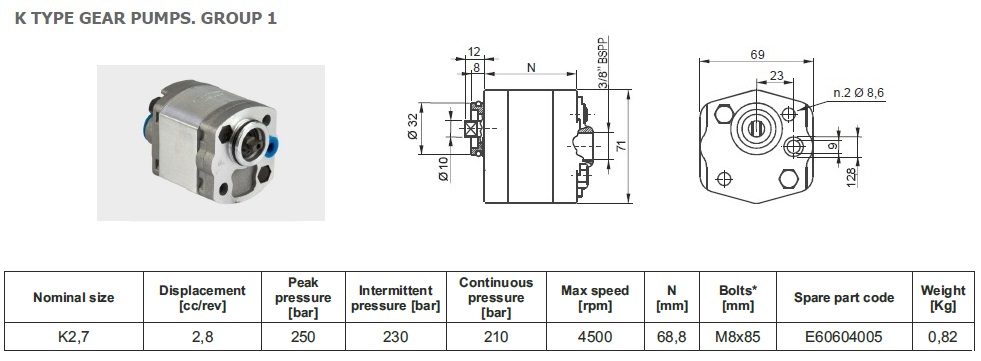

| Bomba de 2,8 cc/rev Serie K | E60604005 | 1 |
| Manifold UA Modelo Nuevo. | C30401000 | 1 |
| Tapón de Cerrado Tipo G | E70100005 | 1 |

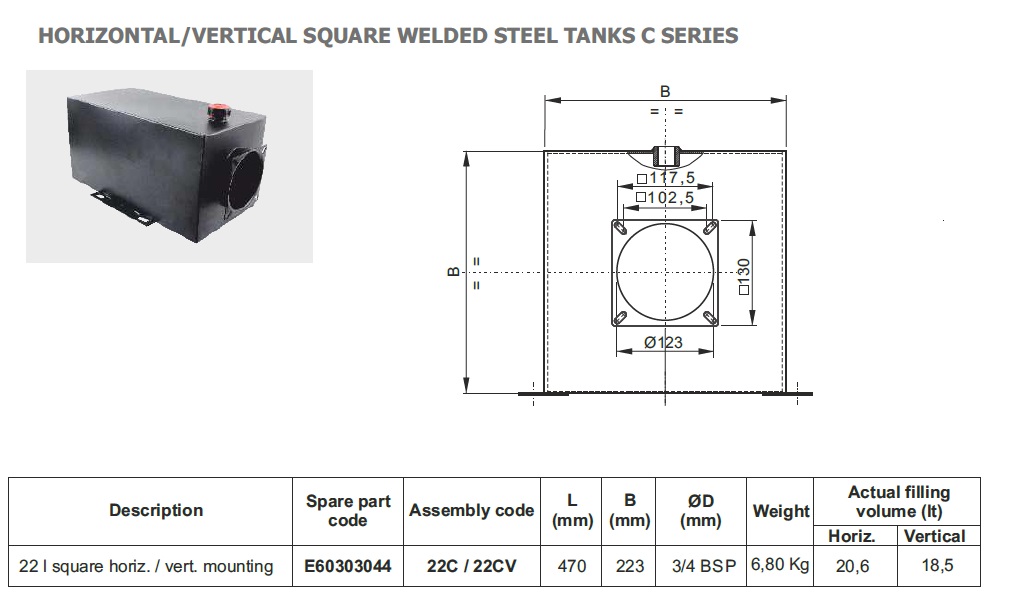

| Estanque de metal horizontal de 21 litros (Serie C) | E60303044 | 1 |

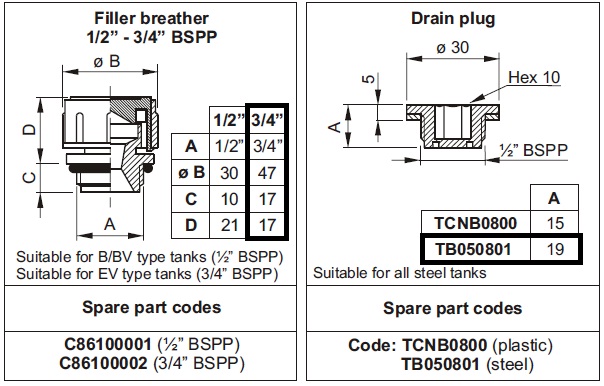

| Tapa de Estanque 3/4″ | C86100002 | 1 |
| Tapon de Drenaje 1/2 BSPP (Metal) | TB050801 | 1 |

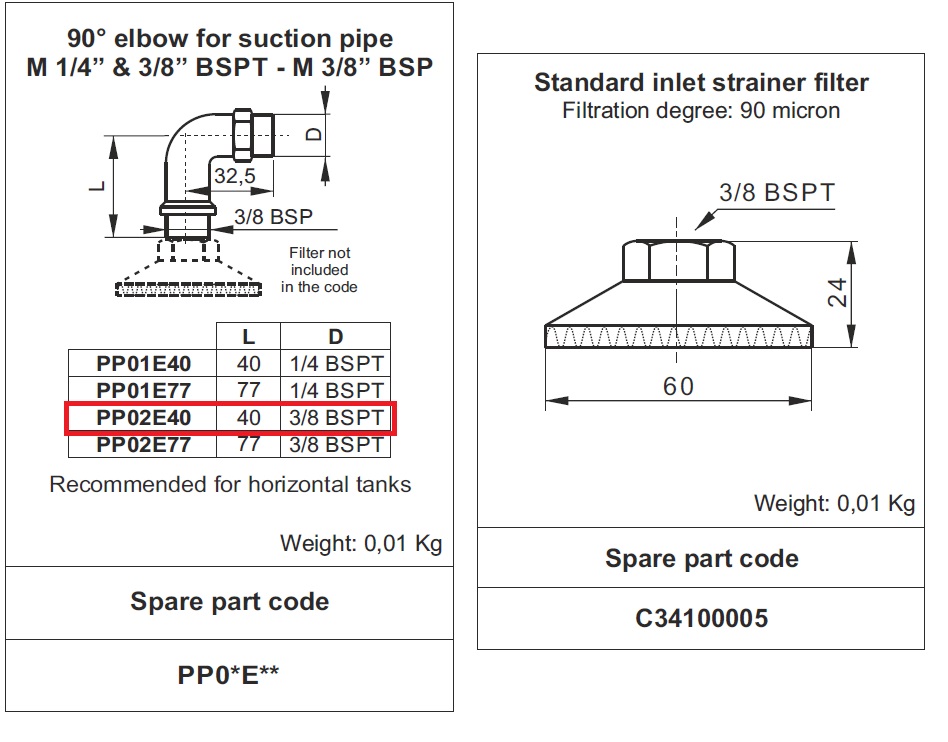

| Filtro de Succión | C34100005 | 1 |

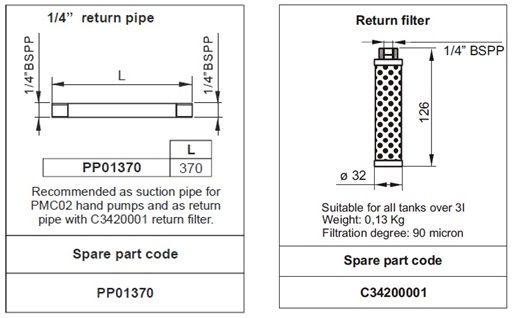

| Filtro de Retorno | C34200001 | 1 |
| Tubo de Retorno 370mm | PP01370 | 1 |
| Tubo de Succión con codo 77mm | PP01E77 | 1 |

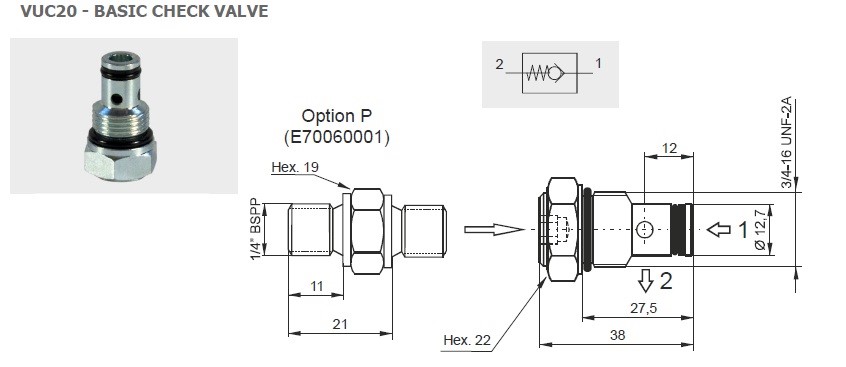

| Válvula Check tipo bola 3/4-16UNF con salida de 1/4 BSPP (Antirretorno) | VUC20 | 1 |

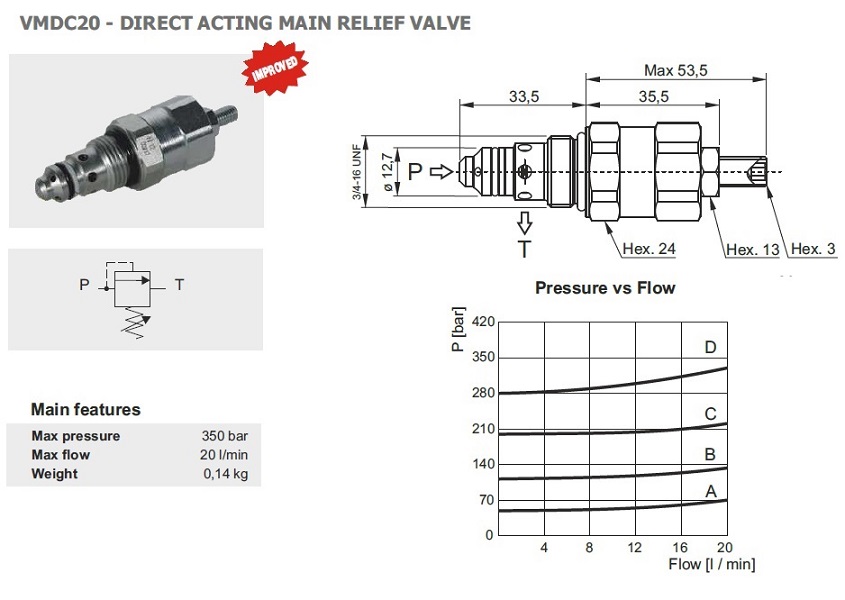

| Válvula de alivio 80-250 Bar | VMDC20C1 | 1 |
| Manómetro BTU de 250 Bar Max 1/4 NPT | C0315103 | 1 |

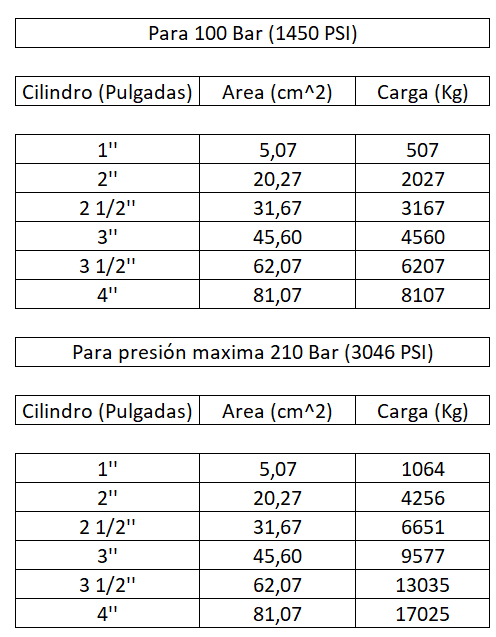

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.
| PARA 100 BAR (1450 PSI) | ||
| Cilindro (Pulgadas) | Área (cm2) | Carga (Kg) |
| 1” | 5,07 | 507 |
| 2” | 20,27 | 2027 |
| 2 1/2” | 31,67 | 3167 |
| 3” | 45,60 | 4560 |
| 3 1/2” | 62,07 | 6207 |
| 4” | 81,07 | 8107 |
| PARA PRESIÓN MÁXIMA 210 BAR (3046 PSI) | ||
| Cilindro (Pulgadas) | Área (cm2) | Carga (Kg) |
| 1” | 5,07 | 1064 |
| 2” | 20,27 | 4256 |
| 2 1/2” | 31,67 | 6651 |
| 3” | 45,60 | 9577 |
| 3 1/2” | 62,07 | 13035 |
| 4” | 81,07 | 17025 |

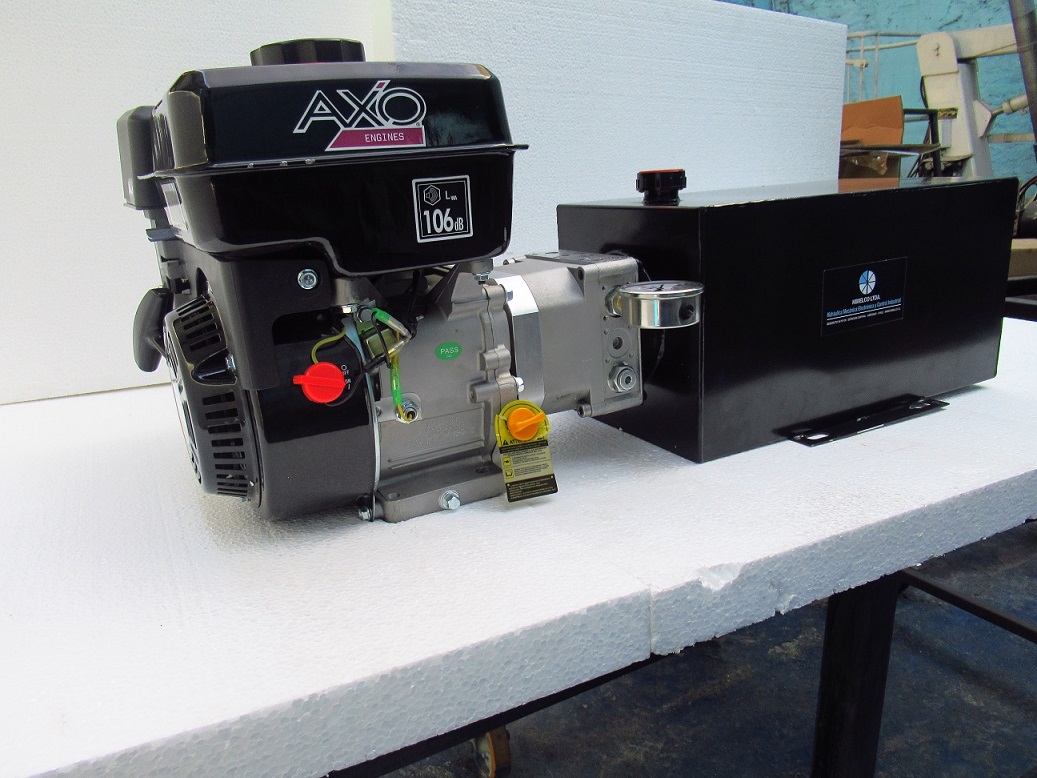

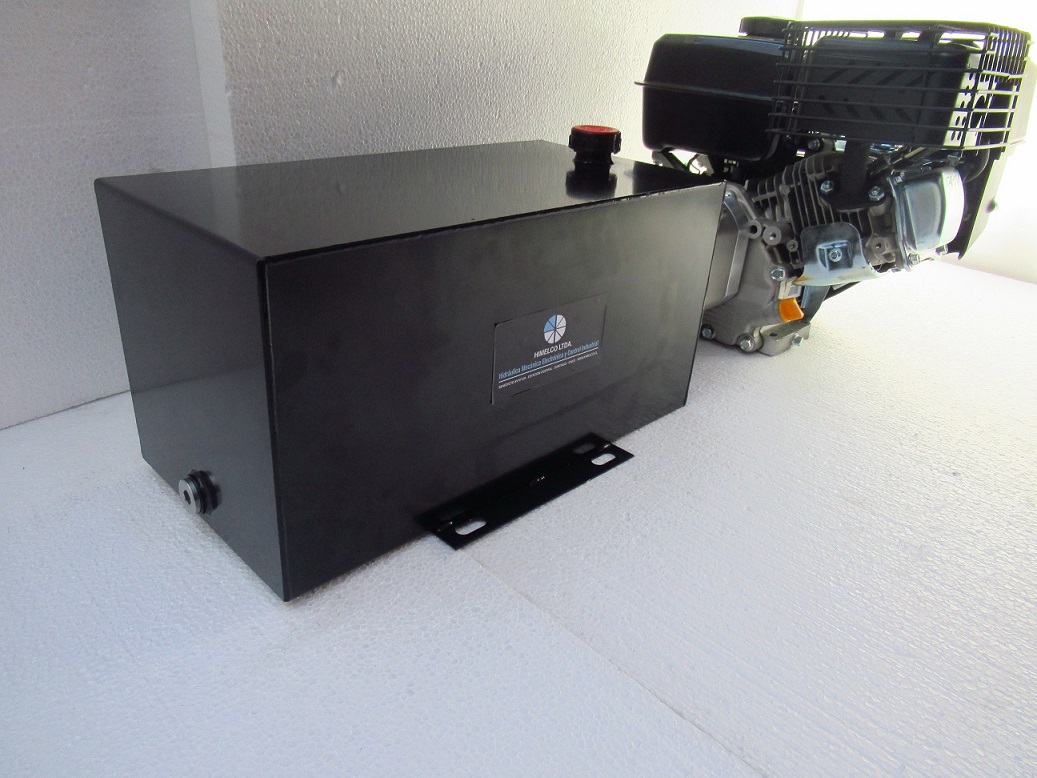

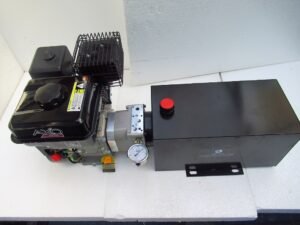

GALERÍA DE FOTOS

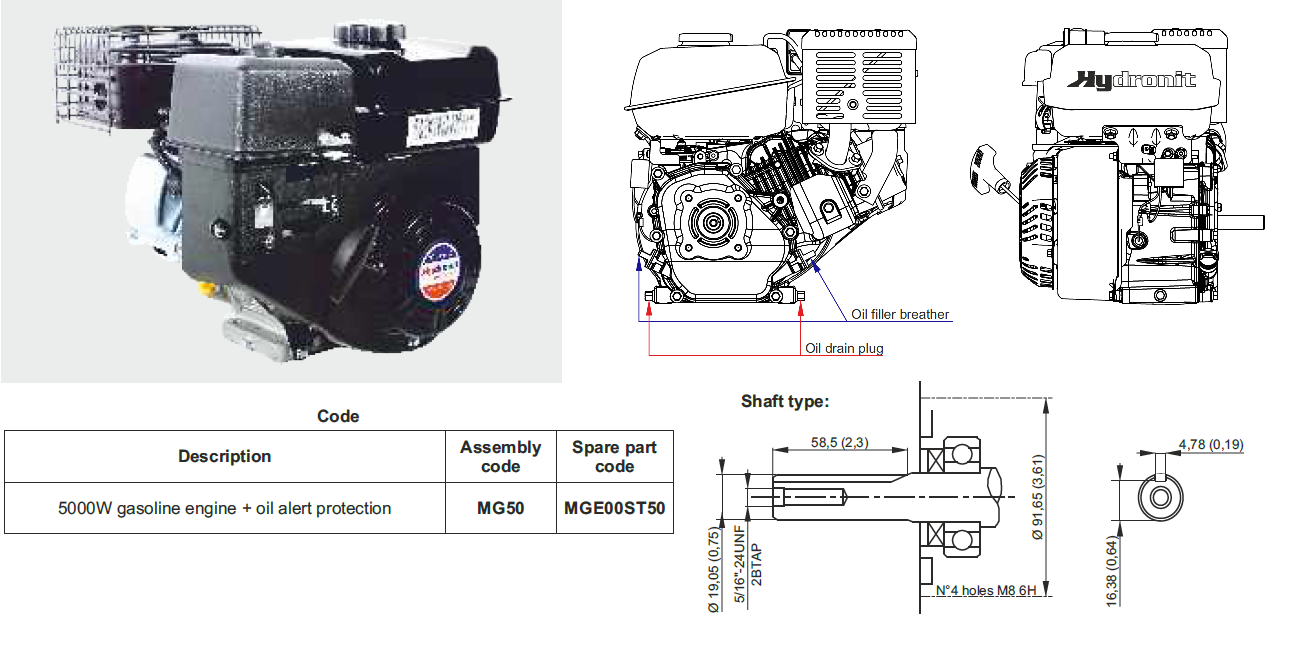

Capacidad de depósito de combustible: 3 litros
Arranque: Manual auto-envolvente
Peso en seco del motor: 16 kg
ELEMENTOS PRINCIPALES DEL SISTEMA
