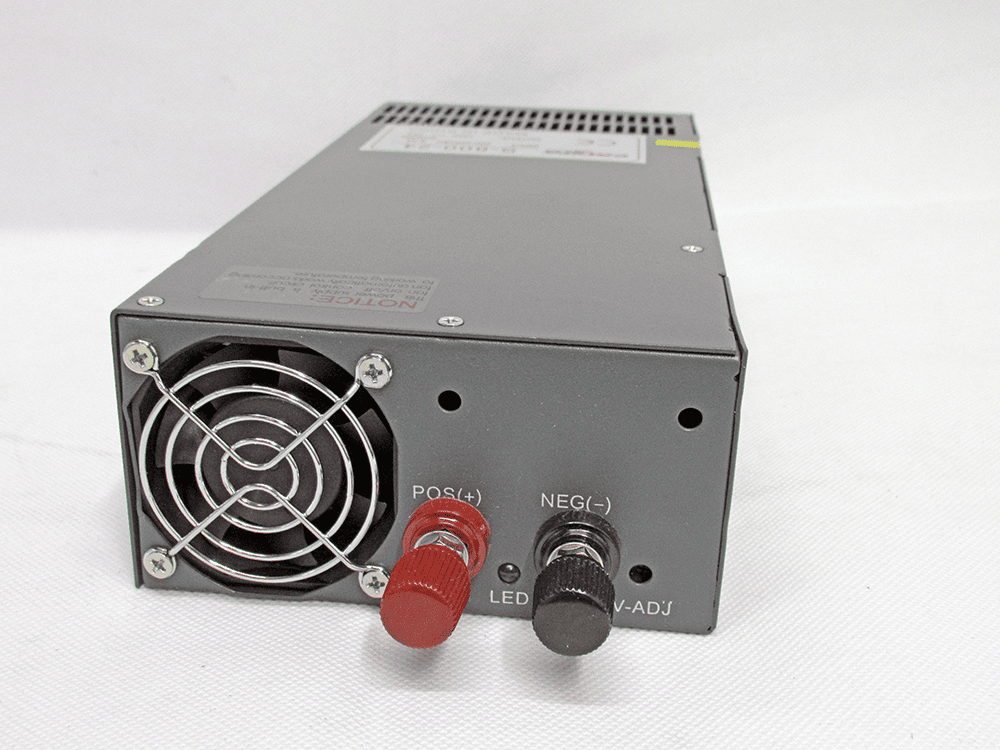

S-800-24
Fuente de alimentación de conmutación única normal S-800W
DESCRIPCIÓN
La fuente de alimentación industrial modelo S-800-24 es un dispositivo de alta potencia y gran robustez que ofrece una eficiencia típica del 82% dentro de un rango operativo de -10°C a 60°C. Este equipo proporciona una salida de voltaje estable de 24V DC con una tolerancia de más o menos 1%, entregando una potencia nominal de 792W y una corriente nominal de hasta 33A, manteniendo el nivel máximo de onda y ruido en 240mVp-p y permitiendo un ajuste manual del voltaje de salida en más o menos 10%. Su versatilidad de alimentación le permite aceptar rangos de entrada tanto en corriente alterna mediante switch (90 ~ 132VAC / 180 ~ 264VAC) como en corriente continua (255 ~ 373VDC). Adicionalmente, cuenta con un robusto esquema de seguridad con recuperación automática tras el corte en la salida ante condiciones de sobrecarga, sobrevoltaje y sobrecalentamiento crítico, cumpliendo con el estándar Fit UL1012 en una sólida estructura de 2100 gramos de peso.
CARACTERÍSTICAS
- Rango de voltaje de entrada de AC ajustable mediante el interruptor
- Pequeño, liviano y eficiente
- Protecciones: cortocircuito / sobrecarga / sobretensión / sobretemperatura
- Ventilador DC de enfriamiento incorporado
- Se puede utilizar en conexión paralela
- Indicador LED de encendido
- Prueba de quemado a plena carga
ESPECIFICACIONES DEL EQUIPO
| MODELO | S-800-24 | |
| Salida | Voltaje DC | 24V |
| Tolerancia de voltaje | ±1% | |
| Corriente nominal | 33A | |
| Rango de corriente | 0 ~ 33A | |
| Potencia nominal | 792W | |
| Onda y ruido (max.) | 240mVp –p | |
| Voltaje DC rango ADJ. | ±10% | |
| Entrada | Rango de voltaje | 90 ~ 132VAC / 180 ~ 264VAC (ajustable mediante switch); 255 ~ 373VDC |
| Frecuencia | 47 ~ 63Hz | |
| Corriente alterna (típica) | 16A/115VAC – 8A/230VAC | |
| Eficiencia (típica) | 82% | |
| Inrush current | Arranque en frío 25A/115VAC – 50A/230VAC | |
| Leakage current | <3,5mA/240VAC | |
| Protecciones | Sobre-carga | Tipos de protección: Corte en la salida, recuperación automática luego de que la condición de falla es removida |
| Por encima del 115% ~ 135% de la potencia nominal de salida | ||
| Sobre-voltaje | 30,6 ~ 33,2V | |
| Tipos de protección: Corte en la salida, recuperación automática luego de que la condición de falla es removida | ||
| Sobre-calentamiento | ≥85ºC Bloqueo de operación | |
| Tipo de protección: Bloqueo de operación, recuperación automática luego de que la temperatura baje | ||
| Medio ambiente | Temperatura de trabajo, humedad | -10ºC ~ 60ºC, 20% ~ 90% RH |
| Temperatura de almacenamiento, humedad | -20ºC ~ 85ºC, 10% ~ 95% de humedad relativa sin condensación | |
| Resistencia a la vibración | 10 ~ 500Hz, 2G 10min/1ciclo, por un periodo de 60 minutos, cada eje | |
| Seguridad | Resistencia a la tensión | I/P-O/P:1,5KVAC I/P-FG:1,5KVAC O/P-FG:0,5KVAC |
| Resistencia aislada | I/P O/P, I/P-F/G, O/P-F/G: 100M Ohms/500VDC | |
| Estándar de seguridad | Fit UL1012 | |
| Especificaciones mecánicas | EMC estándar | Norma EN55022 Clase A |
| Dimensiones | 247 * 127 * 63.5mm | |
| Peso | 2100g | |

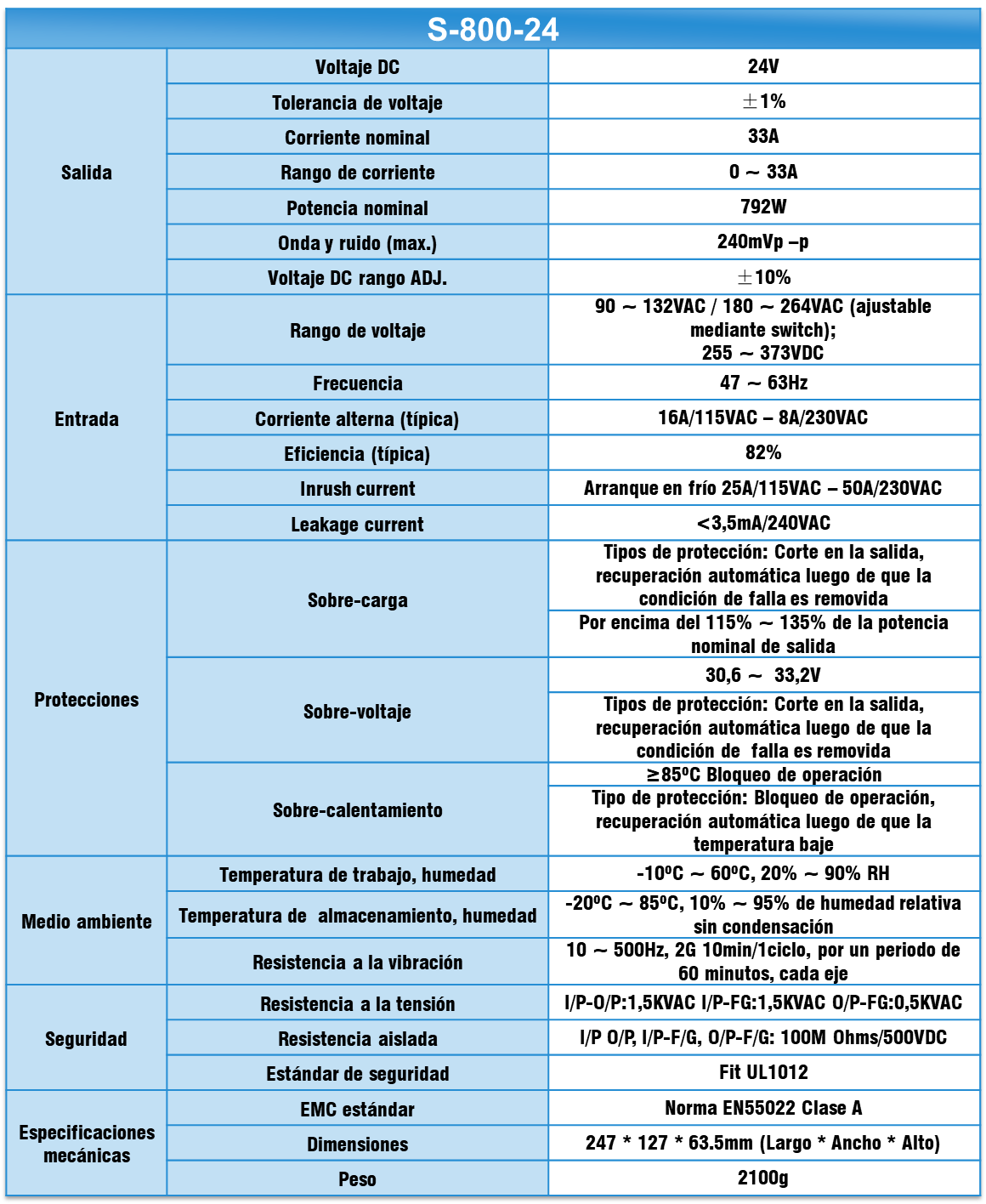

FICHA TÉCNICA

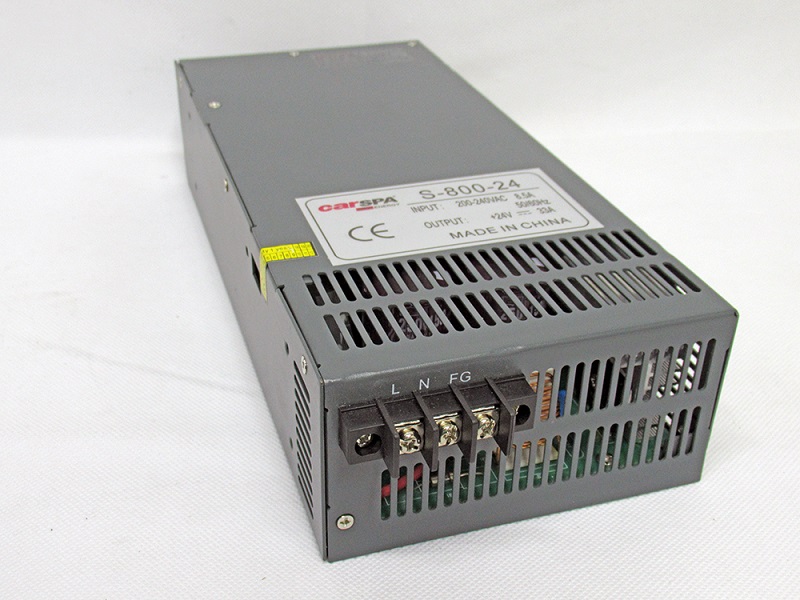

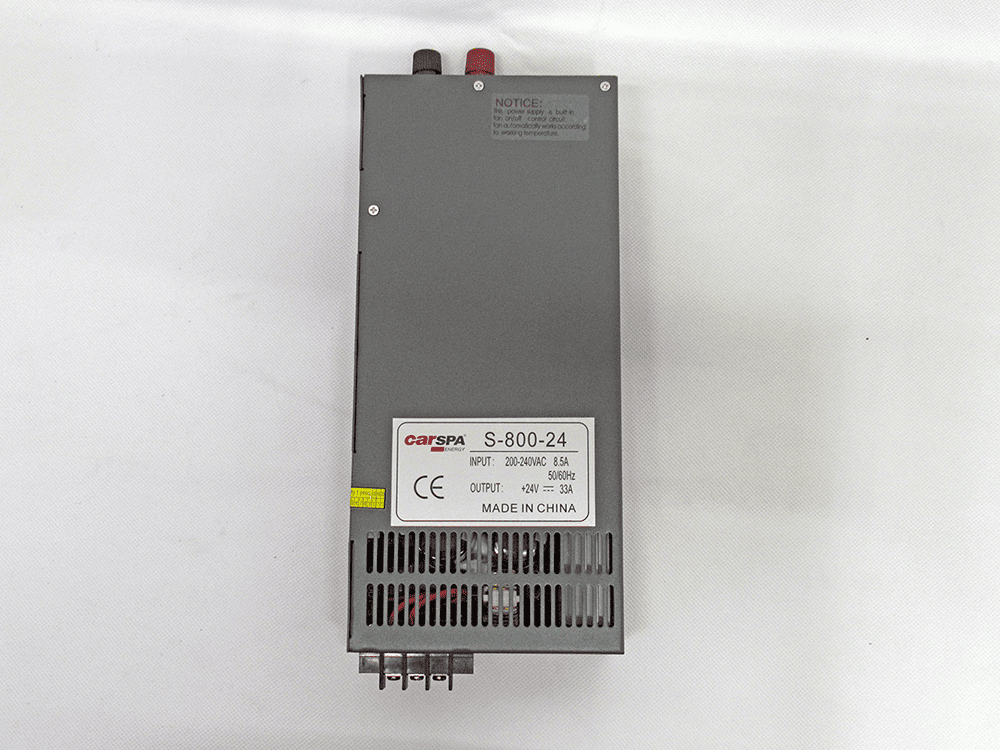

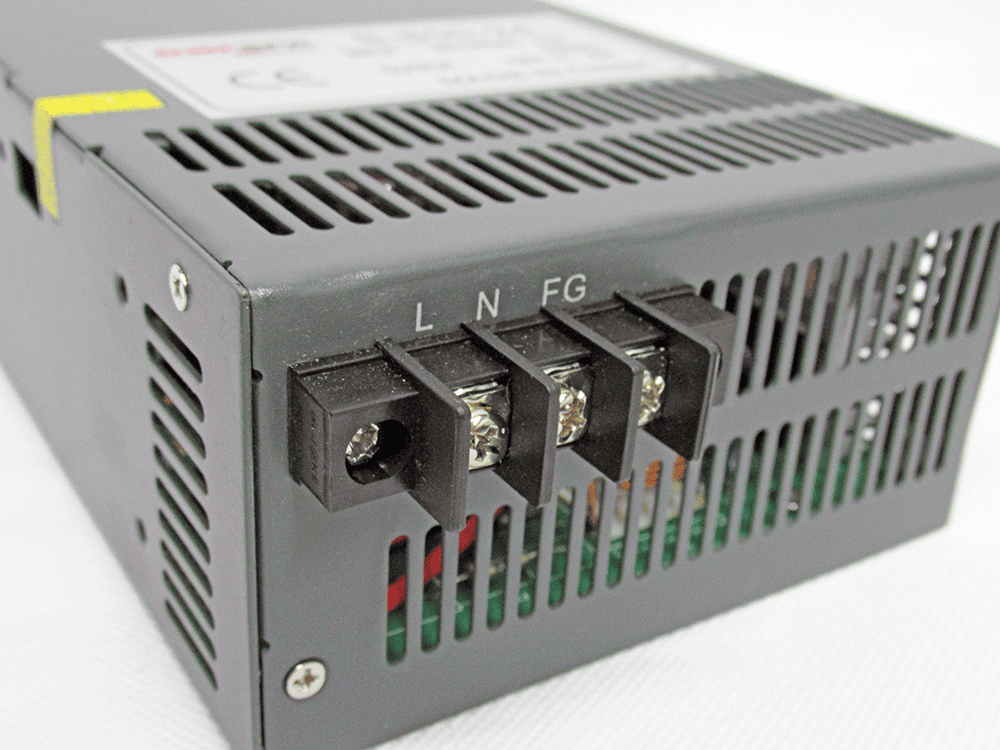

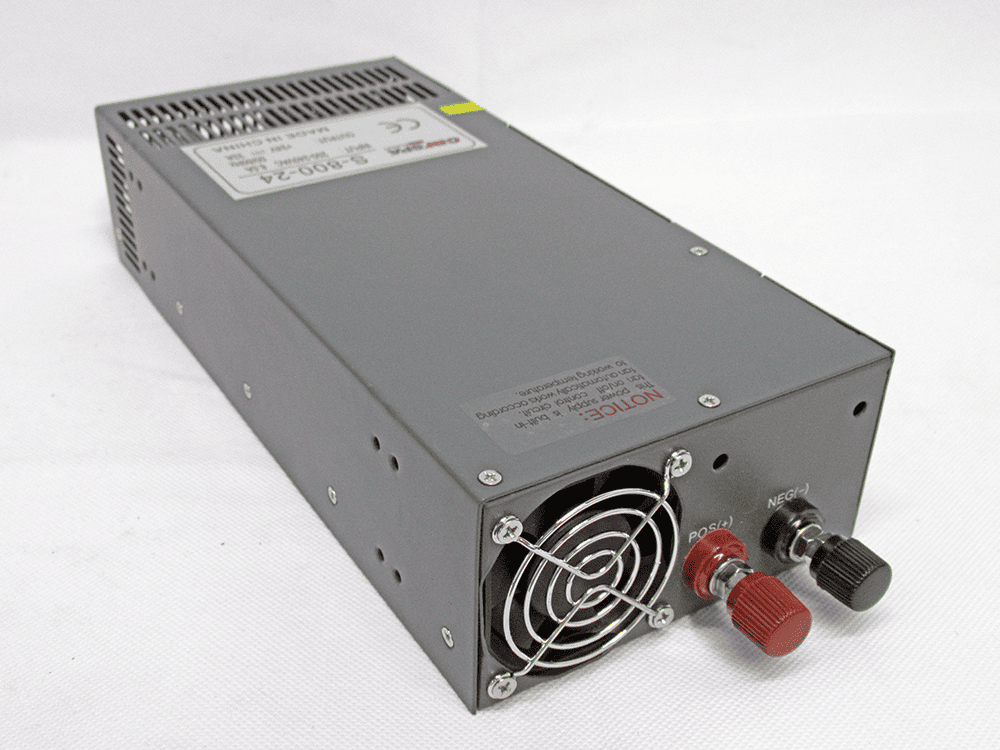

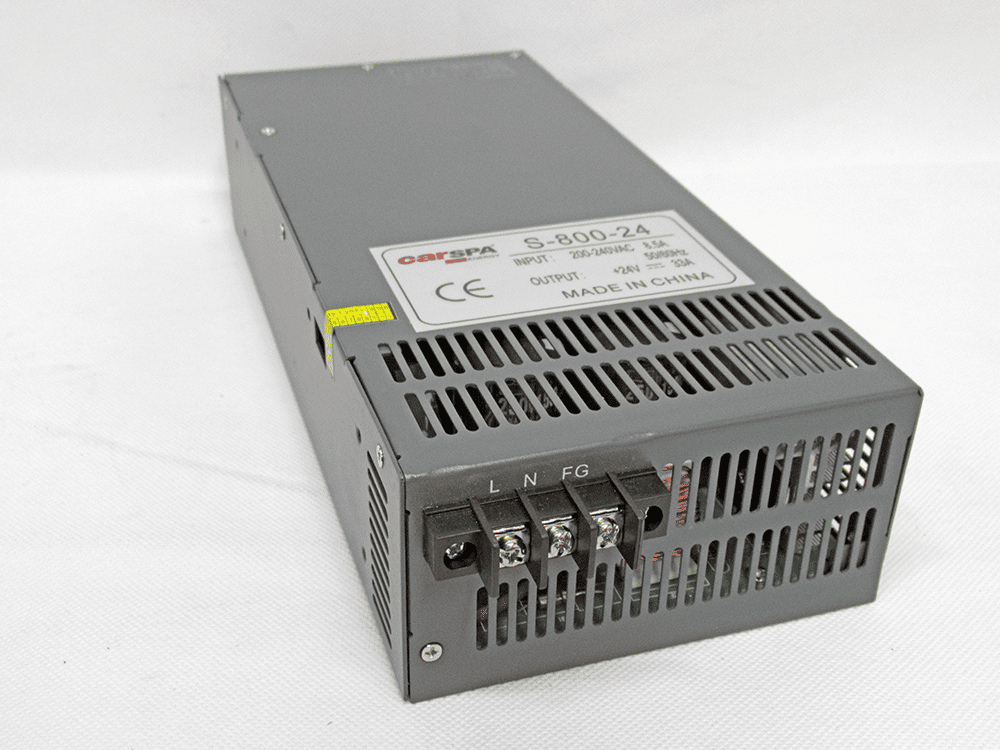

GALERÍA DE FOTOS
