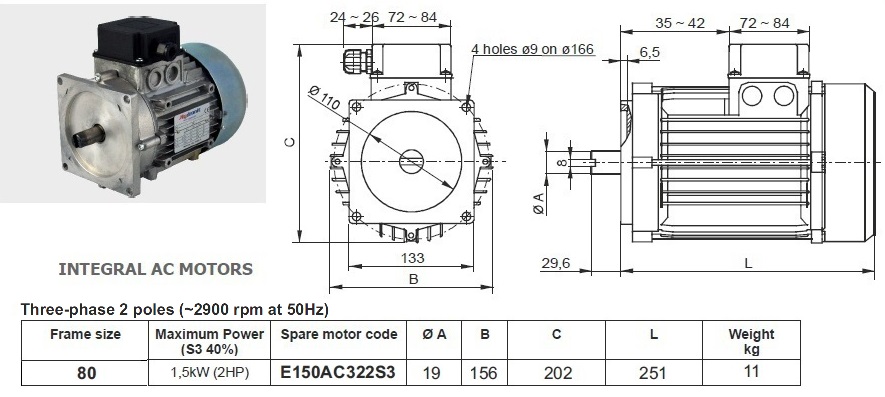

La central hidráulica compacta cuenta con un motor AC trifásico (380V) de 1,5 KW (2HP) de potencia, el cual gira a 2800 RPM, entregando un torque de 5,1 N-metro.

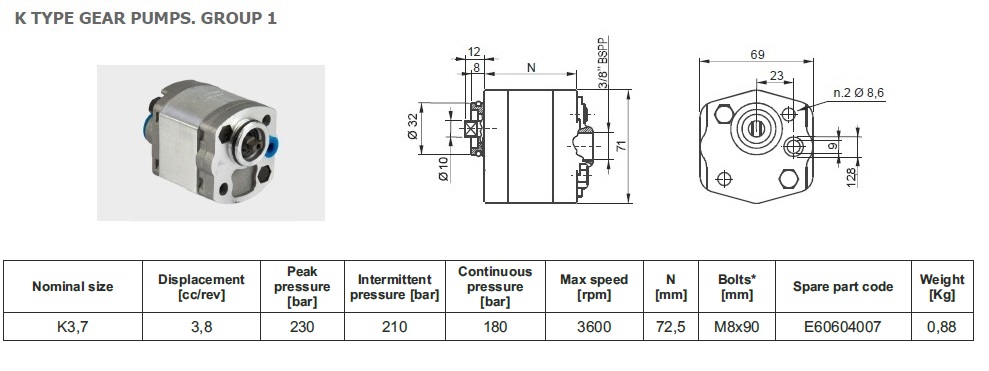

La bomba del circuito de 3.8 cc/rev entrega 10.6 litros/min.

La presión máxima de esta unidad hidráulica es de 74 bar (1073 PSI).

Ademas el sistema cuenta con los siguientes componentes:

• Valvula Relief limitadora de presión para regular la presión del sistema.
• Valvula Check (antirretorno) para garantizar que el fluido no retorne por el conducto de la bomba.

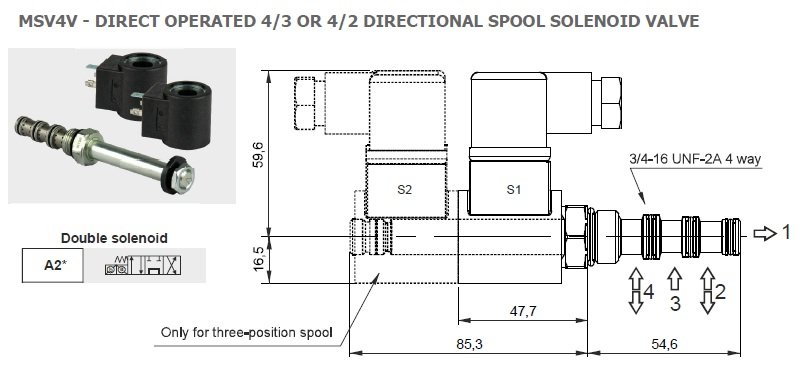

• Válvula direccional de cartucho 4/3 centro tandem, comandada eléctricamente con bobinas de 230 VAC, con la cual se podrá controlar un actuador de doble efecto o un motor hidráulico, deteniéndolo donde se estime conveniente.
• Estanque metálico de 30 litros con indicador de nivel.
• Filtros de succión y de retorno.

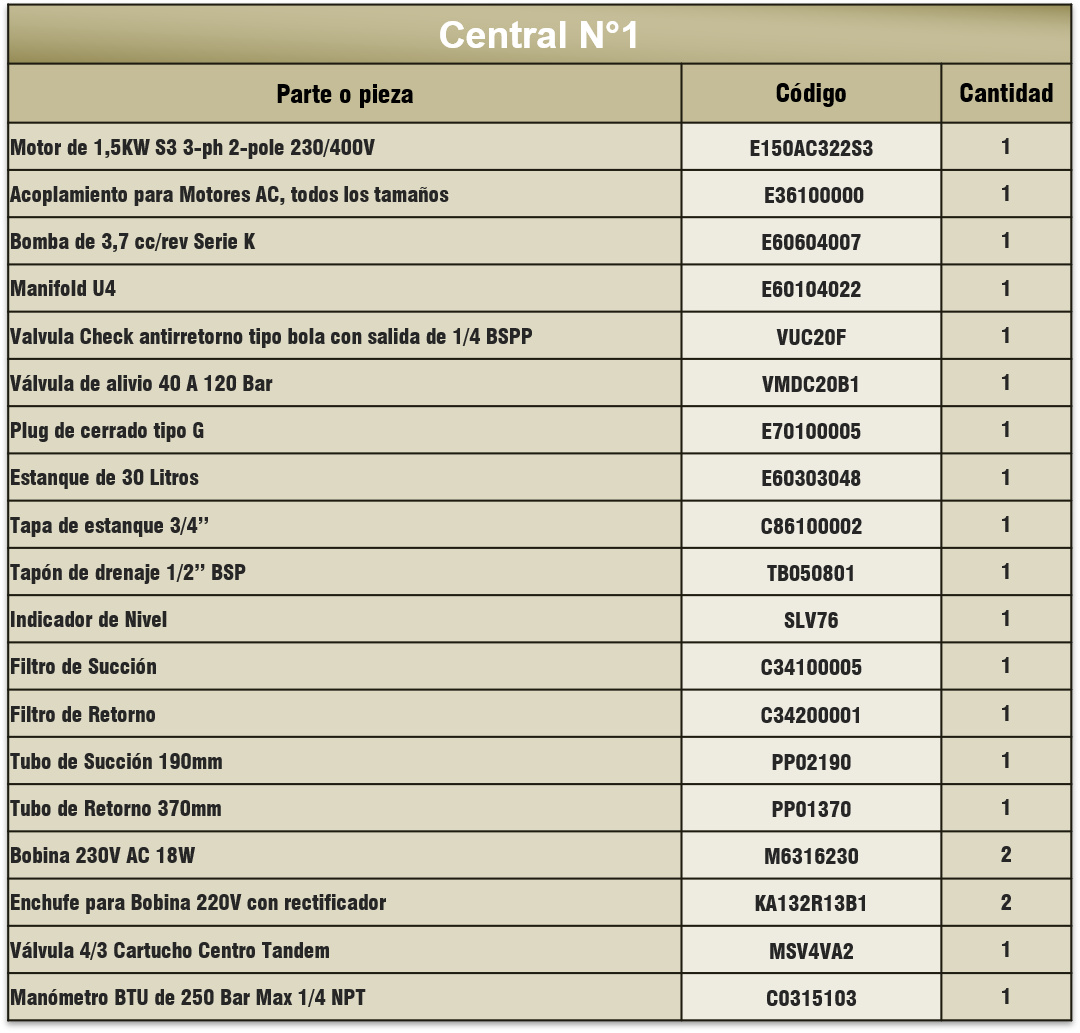

A continuación, se presentan los componentes de la central N°1:

CENTRAL N°1
Parte o pieza	Código	Cantidad
Motor de 2,2KW Trifásico de 2900 rpm 50Hz	E220AC322S3	1
Acoplamiento para Motores AC, todos los tamaños	E36100000	1

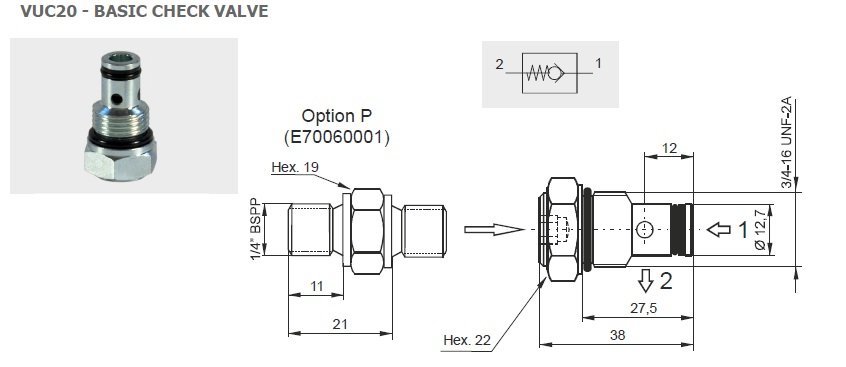

Válvula Check tipo bola 3/4-16UNF con salida de 1/4 BSPP (Antirretorno)	VUC20	1

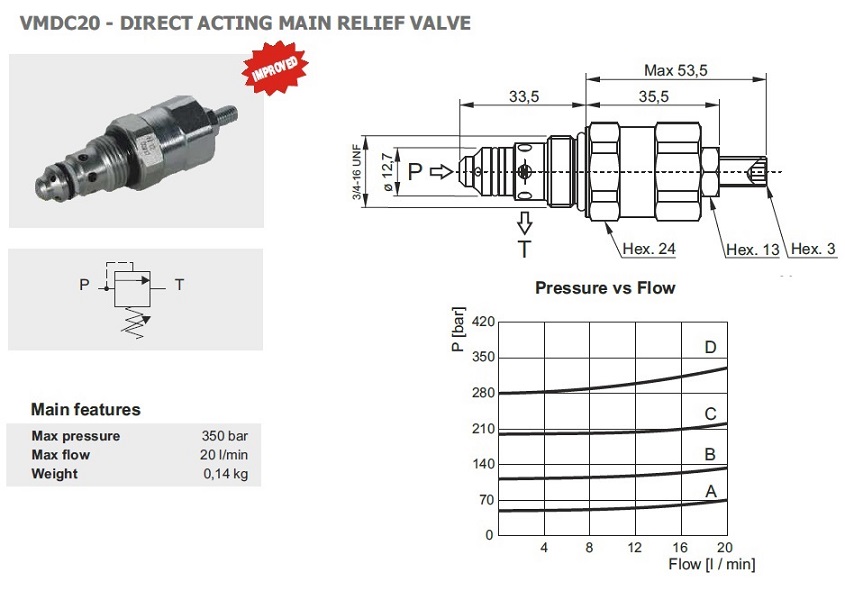

Válvula de alivio 40 A 120 Bar	VMDC20B1	1

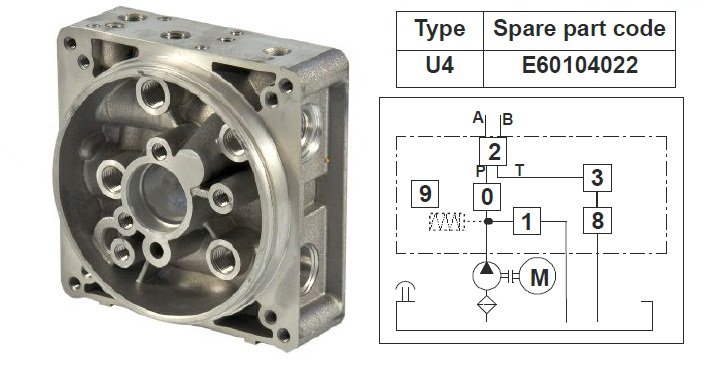

Manifold U4	E60104022	1
Plug de cerrado tipo G	E70100005	1

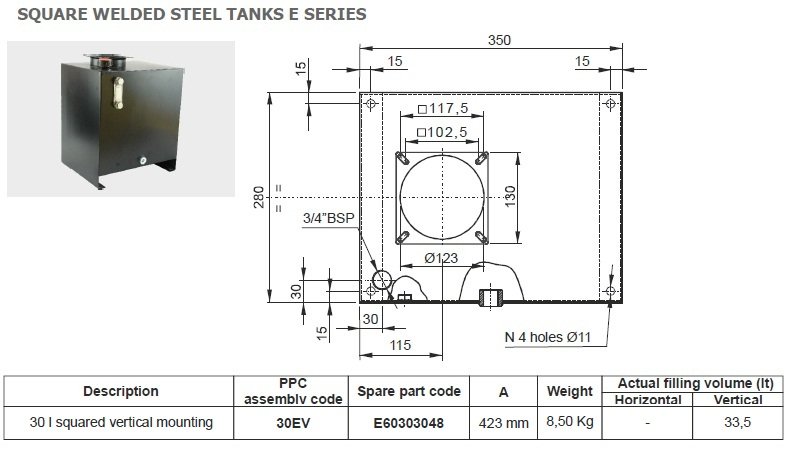

Estanque de 30 Litros	E60303048	1

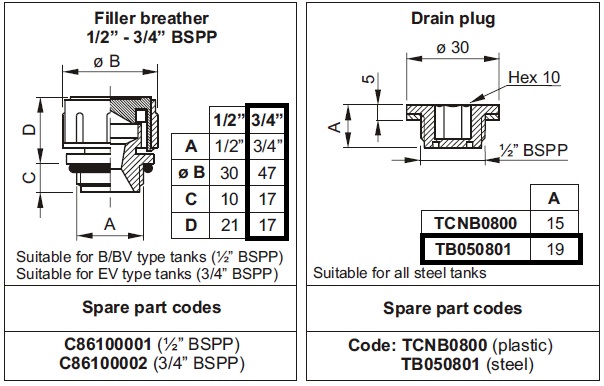

Tapa de estanque 3/4’’	C86100002	1
Tapón de drenaje 1/2’’ BSP	TB050801	1

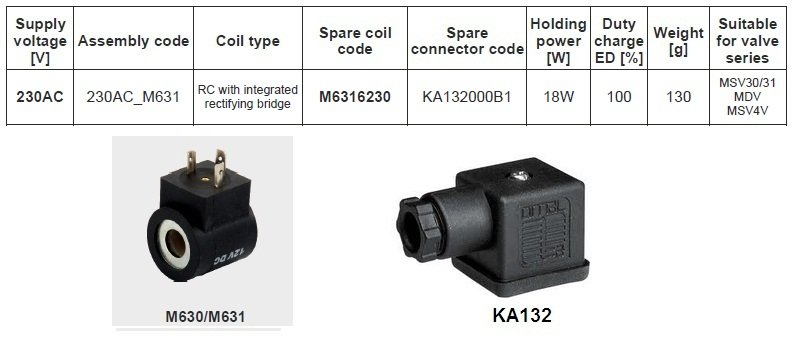

Enchufe para Bobina 220V con rectificador	KA132R13B1	2

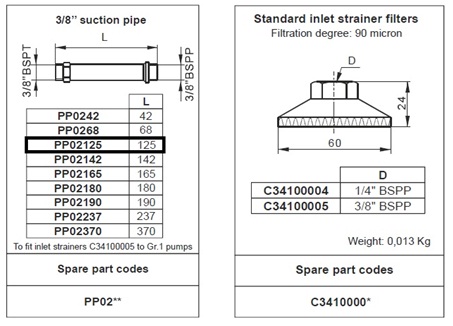

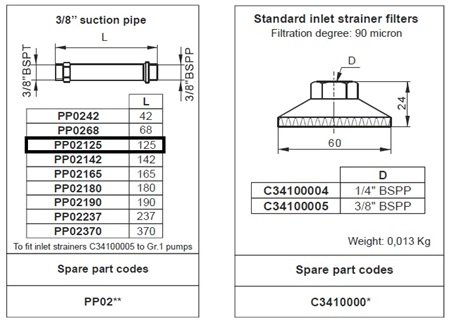

Filtro de Succión	C34100005	1
Tubo de Succión 125mm	PP02125	1
Tubo de Retorno 80mm	PP0180	1
Filtro de Retorno	C34200001	1
Indicador de Nivel	SLV76	1
Bobina 230V AC 18W	M6316230	2
Válvula 4/3 Cartucho Centro Tandem	MSV4VA2	1
Bomba de 4,7 cc/rev Alta presión Serie H	E60605009	1
Manómetro BTU de 250 Bar Max 1/4 NPT	C0315103	1

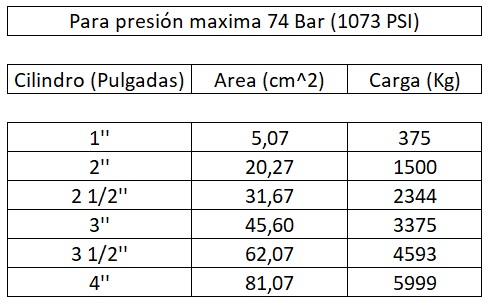

A continuación, se presenta una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.

PARA 74 BAR (1073 PSI)
Cilindro (Pulgadas)	Área (cm2)	Carga (Kg)
1”	5,07	375
2”	20,27	1500
2 1/2”	31,67	2344
3”	45,60	3375
3 1/2”	62,07	4593
4”	81,07	5999
