CENTRAL N°3

La central hidráulica compacta cuenta con un motor AC trifásico(380V) de 1,5kW (2 HP) de potencia, el cual gira a 2800RPM (2 polos) entregando un torque de 5,1 N-metro.

La bomba del circuito de 1,27 cc/rev entrega 3,6 litros/min.

La presión máxima de esta unidad hidráulica es de 210 Bar (3045PSI).

Además el sistema cuenta con los siguientes componentes:

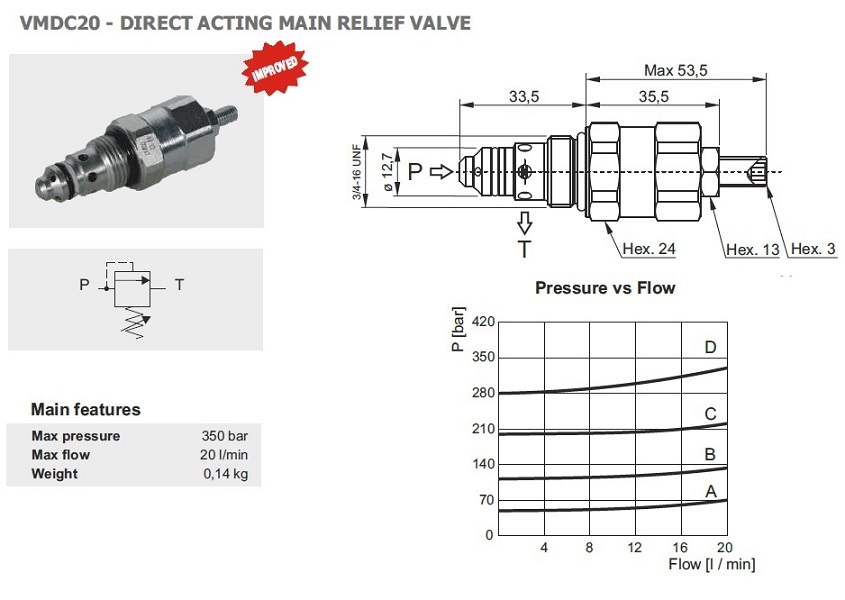

• Válvula Relief limitadora para regular la presión del sistema.
• Válvula Check (antiretorno) para garantizar que el fluido no retorne por el conducto de la bomba.

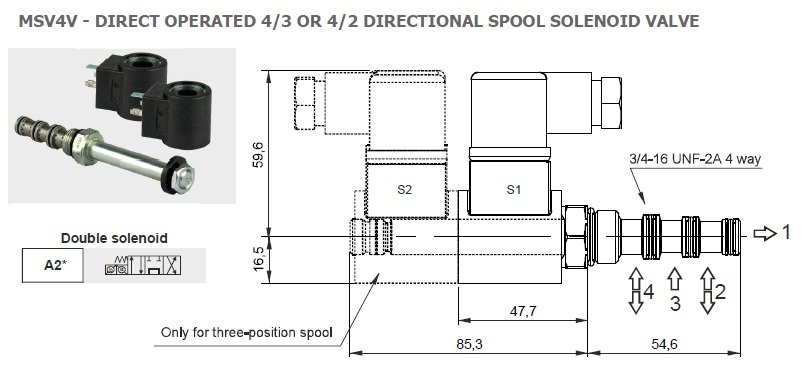

• Válvula direccional de cartucho 4/3 centro tandem, comandada eléctricamente con bobinas 230VAC, con la cual se podrá controlar con un actuador de doble efecto o un motor hidráulico, deteniéndolo donde se estime conveniente.

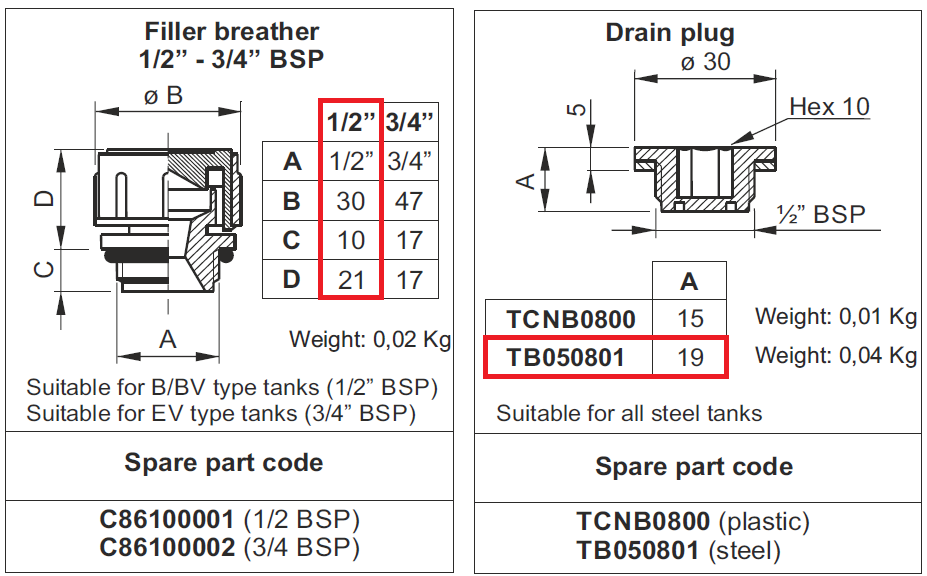

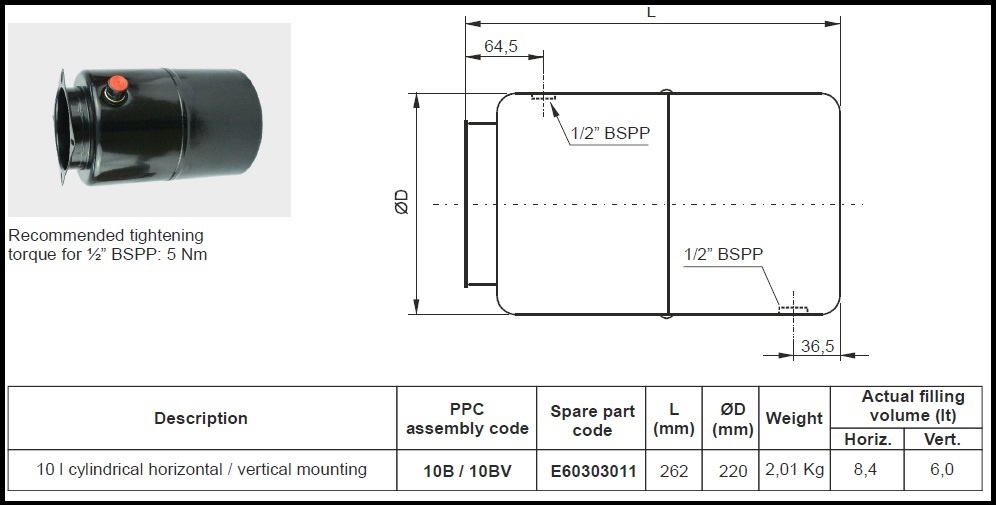

• Estanque metálico de 10 litros con soporte.

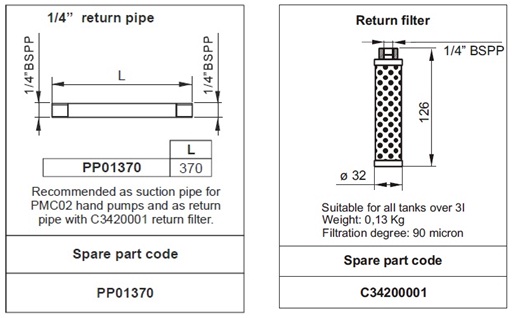

• Filtros de succión y de retorno.

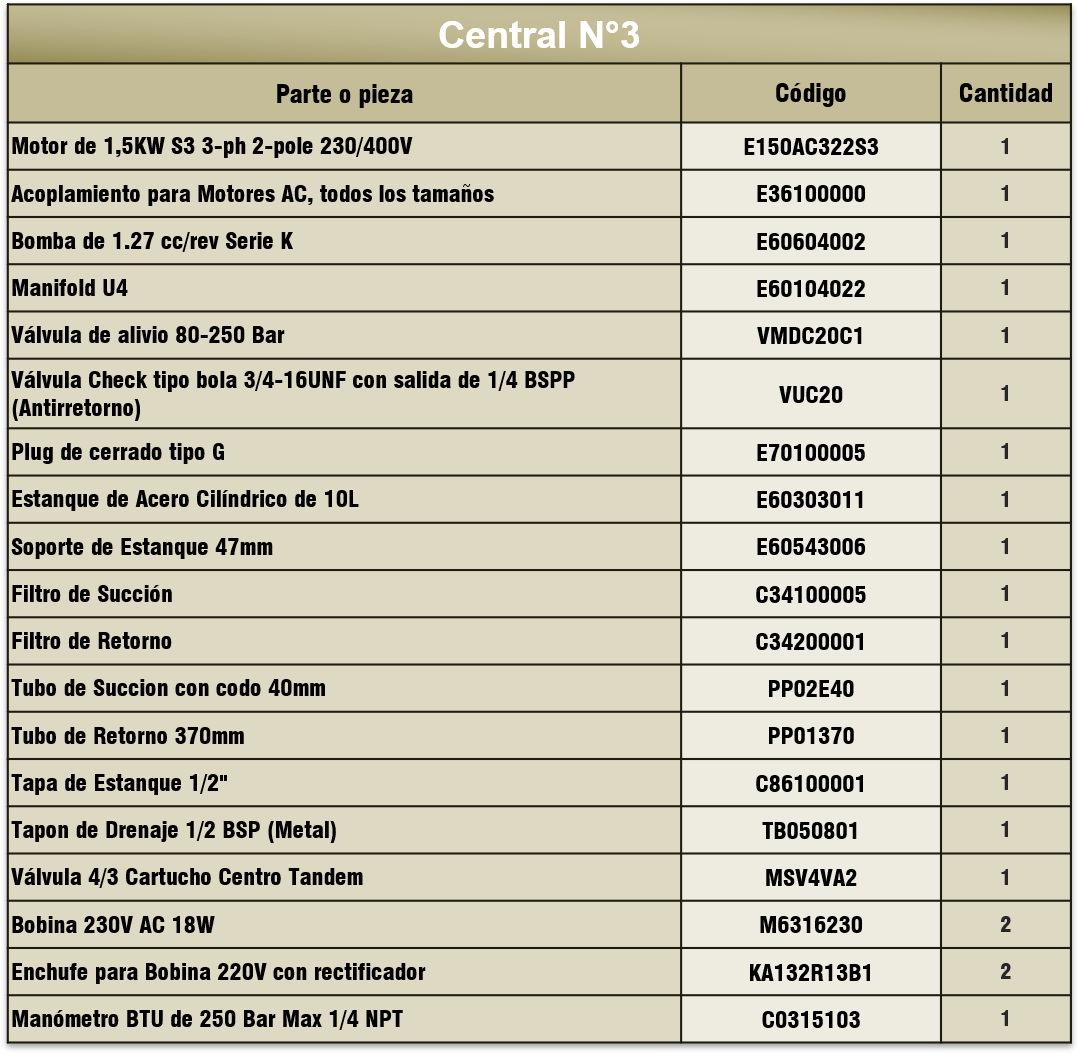

A continuación, se presentan los componentes de la central N°3:

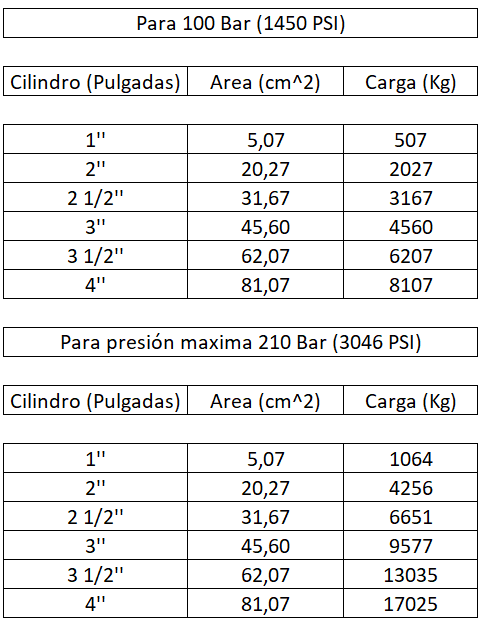

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.

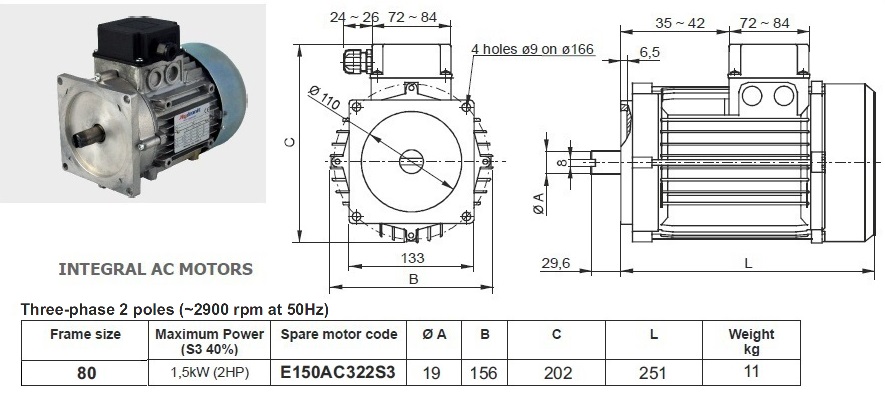

 Motor Eléctrico (2HP-380VAC-2800 rpm)

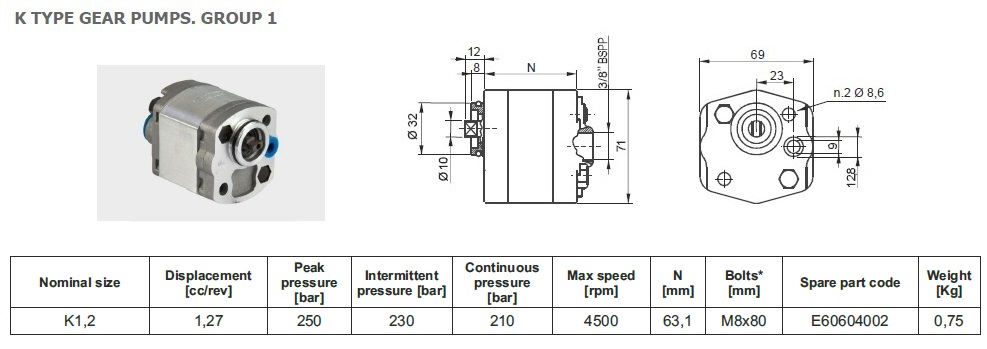

Bomba de Engranajes Tipo "K" (1,27 cc/rev)

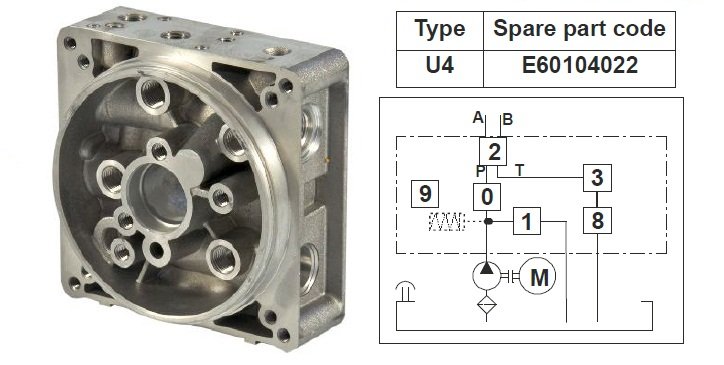

Manifold de Válvulas (Tipo U4)

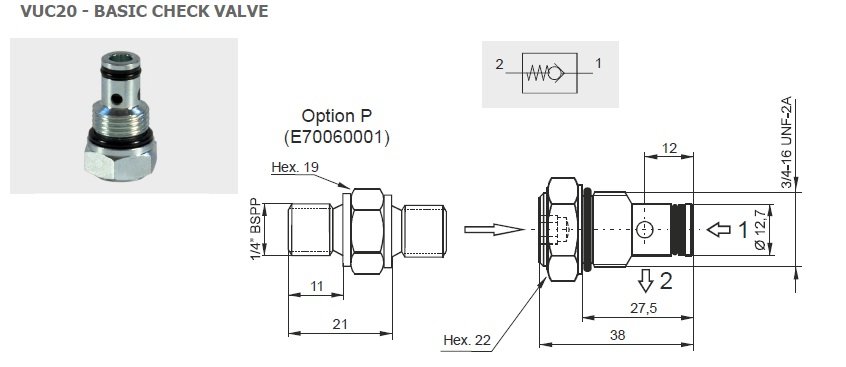

Válvula Check (Anti-Retorno)

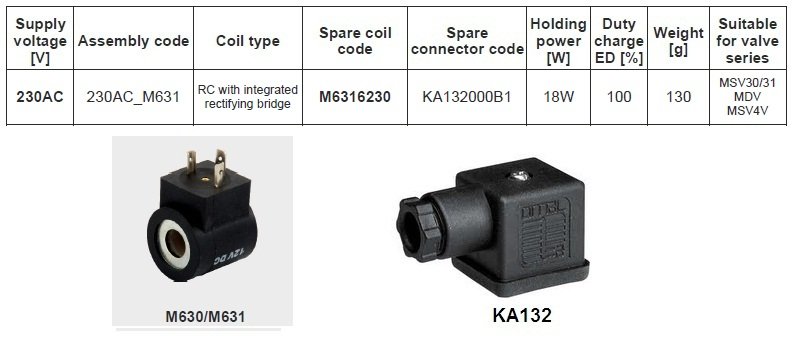

Bobinas 230 VAC y Conector Eléctrico

Estanque Metálico 20 Litros

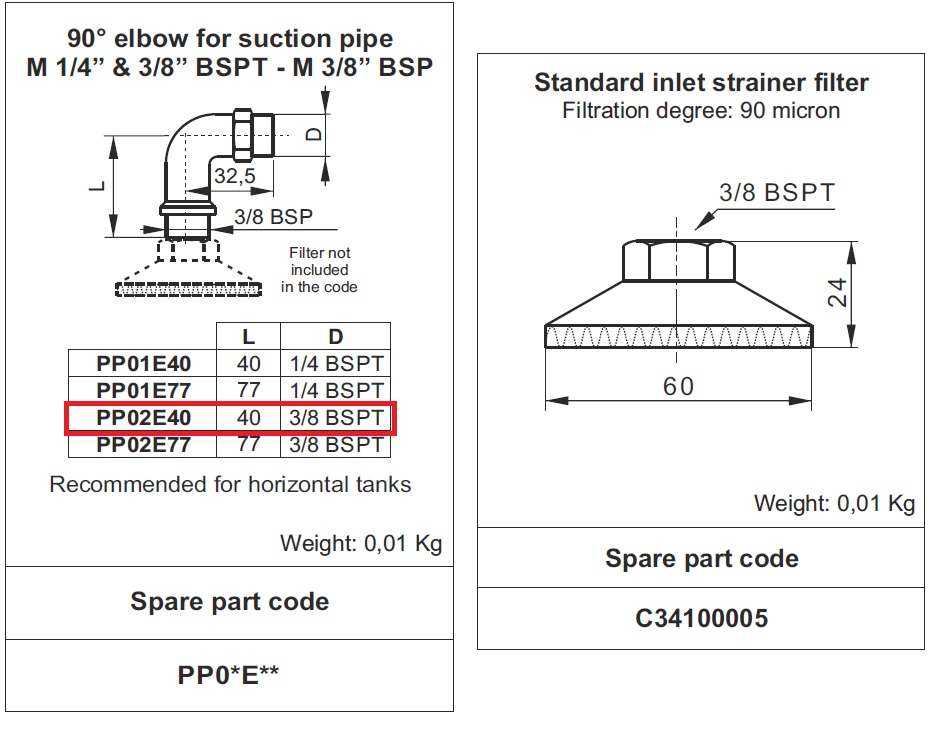

Filtro y Tubo de Succión (3/8" BSP)
