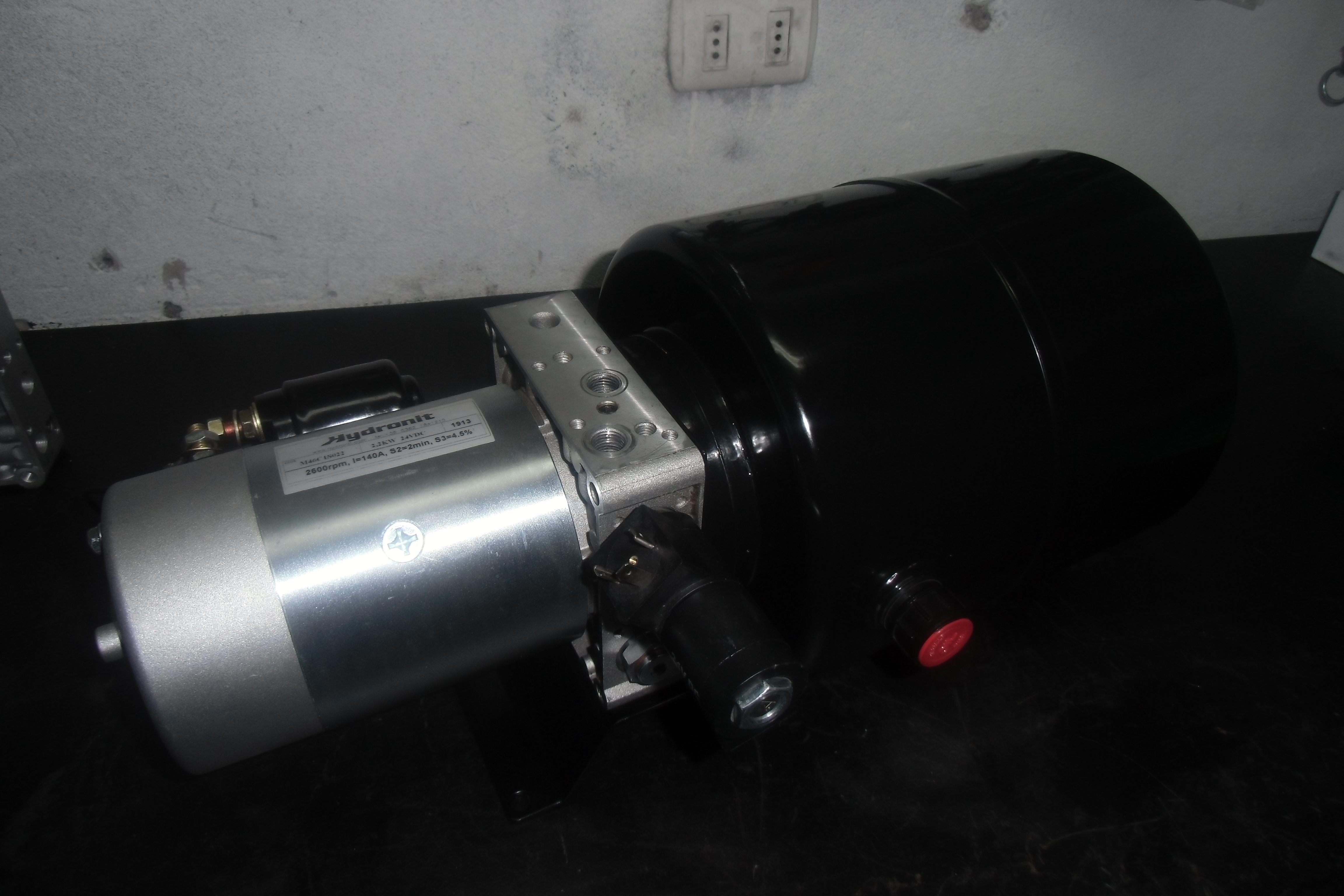

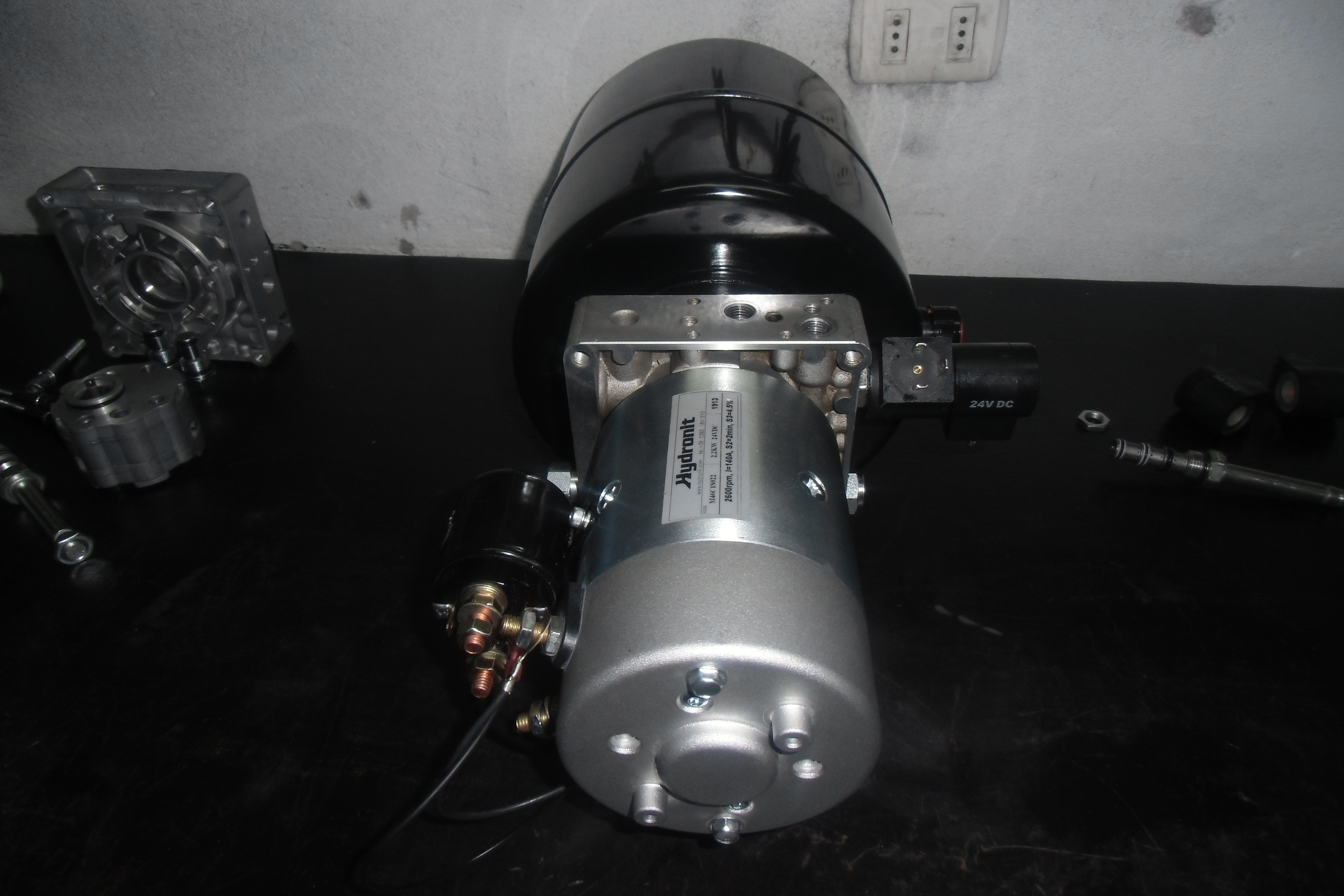

La central hidráulica compacta cuenta con un motor de corriente continua de 24 VDC de 2,2 KW (3 HP) de potencia, con una corriente nominal de 130 A. El motor gira a 2400 RPM entregando un torque de 8.8 N-metro.

La bomba del circuito de 2.17 cc/rev entrega 5 litros/min.

La presión máxima de esta unidad hidráulica es de 210 Bar (3045 PSI).

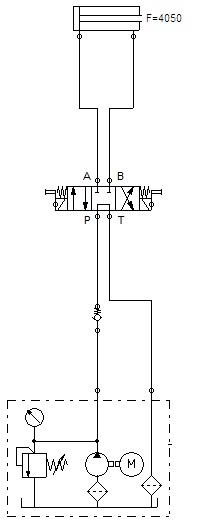

Ademas el sistema cuenta con los siguientes componentes:

• Válvula Relief limitadora (VLP) para regular la presión del sistema.
• Válvula Check (antirretorno) para garantizar que el fluido no retorne por el conducto de la bomba.
• Válvula direccional de cartucho 4/3 centro tandem, comandada eléctricamente con bobinas de 24 VDC, con la cual se podrá controlar el actuador de doble efecto o un motor hidráulico deteniéndolo donde se estime conveniente.
• Estanque metálico de 10 litros.
• Filtros de succión y retorno.

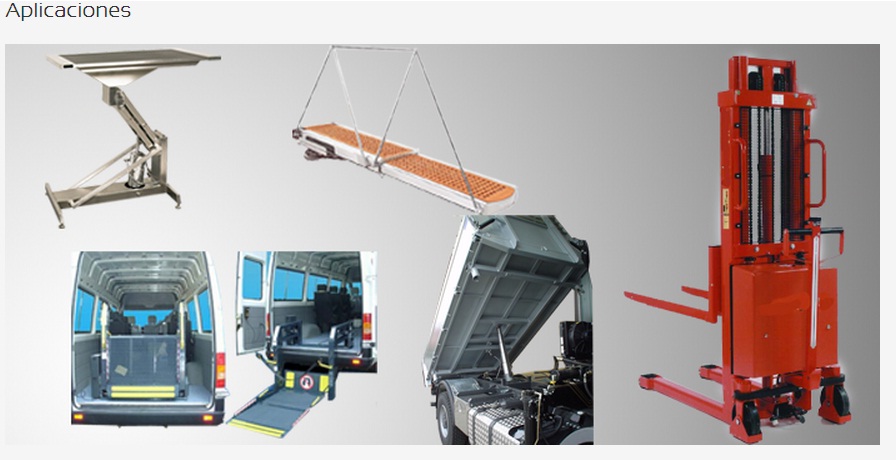

Esta central esta diseñada para ser utilizada en ramplas de camiones, elevadoras, monta cargas, etc.

IMPORTANTE: LOS MOTORES DC ESTÁN DISEÑADOS PARA FUNCIONAR DE FORMA INTERMITENTE, DE MANERA QUE NO PUEDEN FUNCIONAR DE FORMA CONTINUA POR MUCHO TIEMPO.
TIEMPO DE FUNCIONAMIENTO APROXIMADO: 3,5 MINUTOS POR CICLO.
TIEMPO DE REPOSO: 20 MINUTOS POR CICLO.

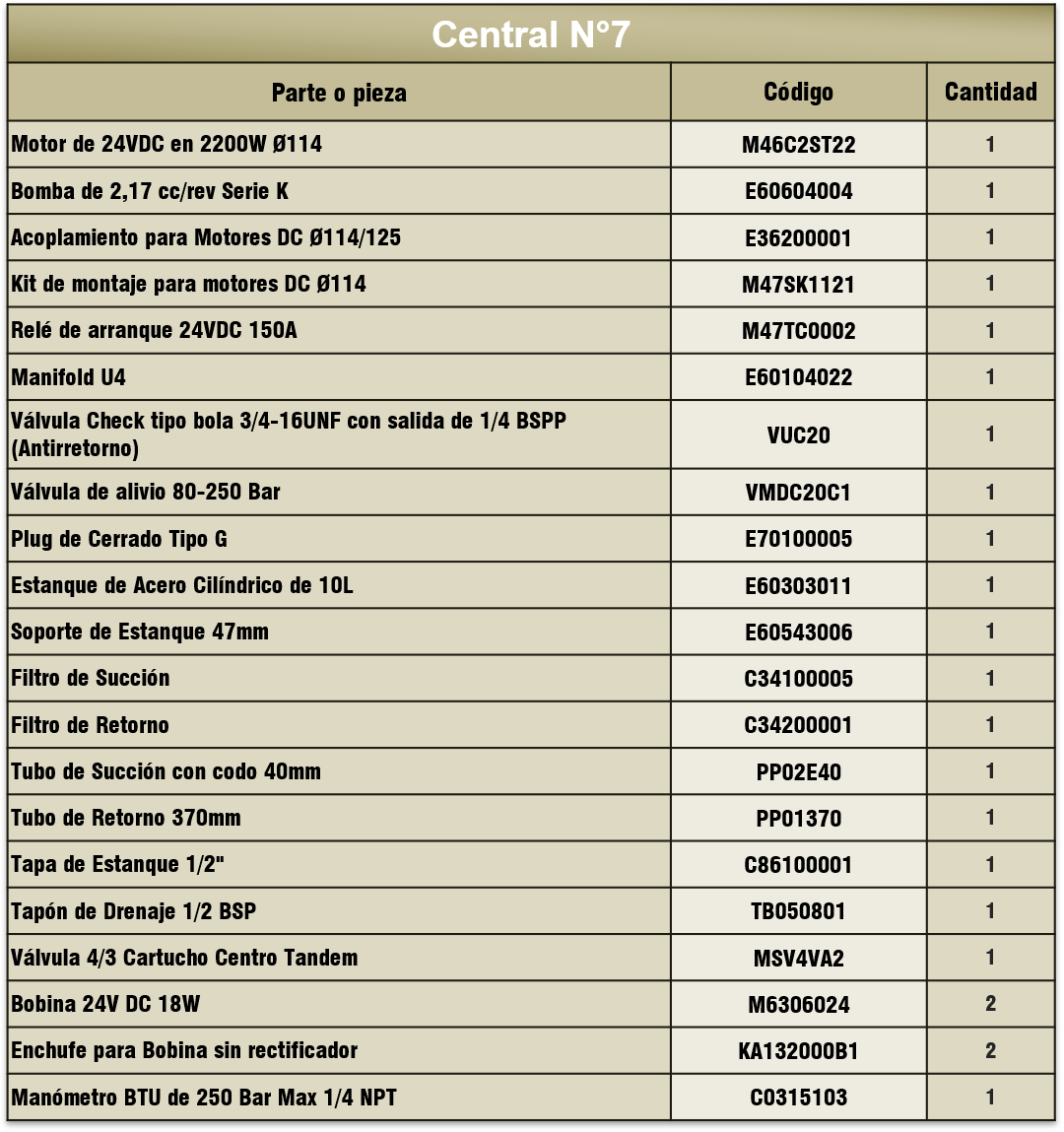

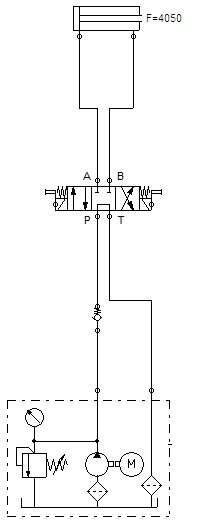

A continuación, se presentan los componentes de la central N°7:

CENTRAL N°7
Parte o pieza	Código	Cantidad

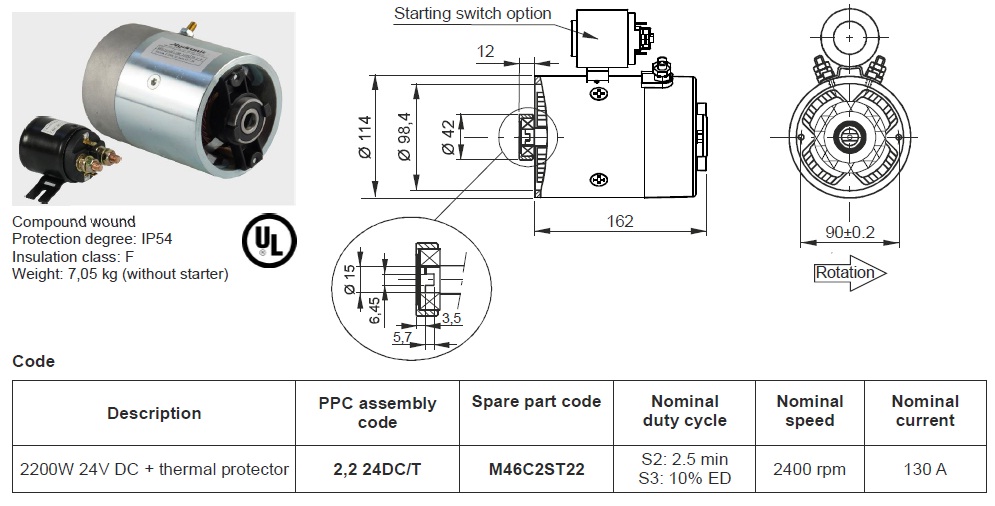

Motor de 24VDC en 2200W Ø114	M46C2ST22	1

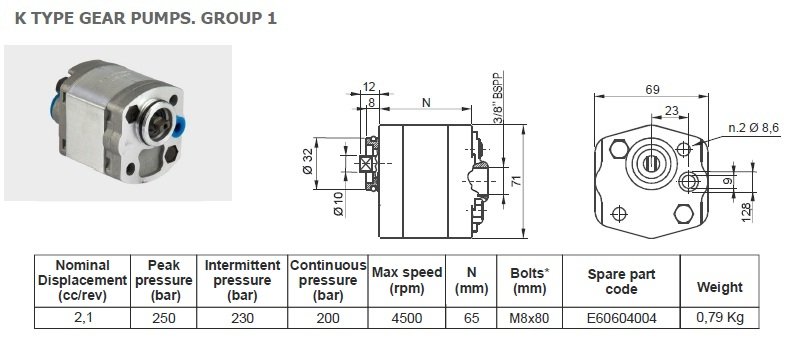

Bomba de 2,17 cc/rev Serie K	E60604004	1

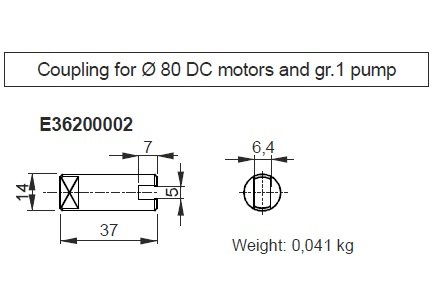

Acoplamiento para Motores DC Ø114/125	E36200001	1
Kit de montaje para motores DC Ø114	M47SK1121	1
Relé de arranque 24VDC 150A	M47SC0002	1

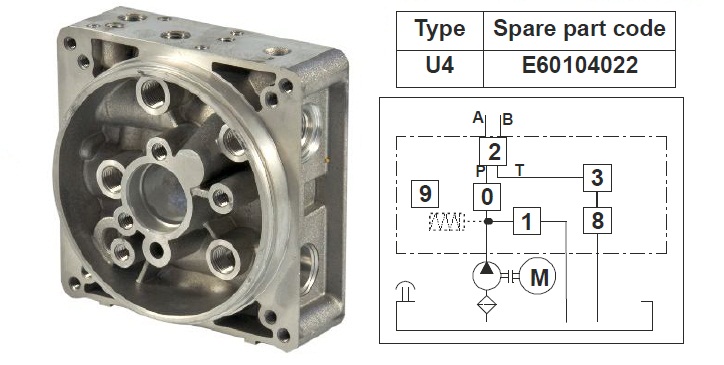

Manifold U4	E60104022	1

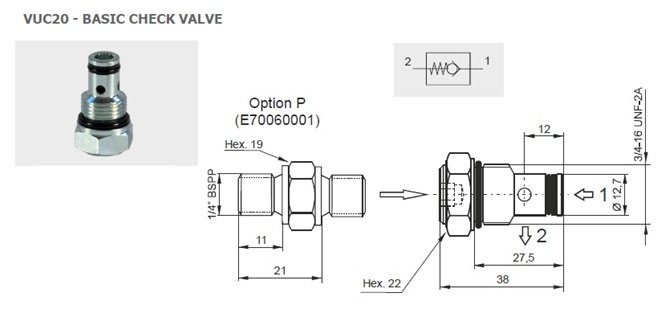

Válvula Check tipo bola 3/4-16UNF con salida de 1/4 BSPP (Antirretorno)	VUC20	1

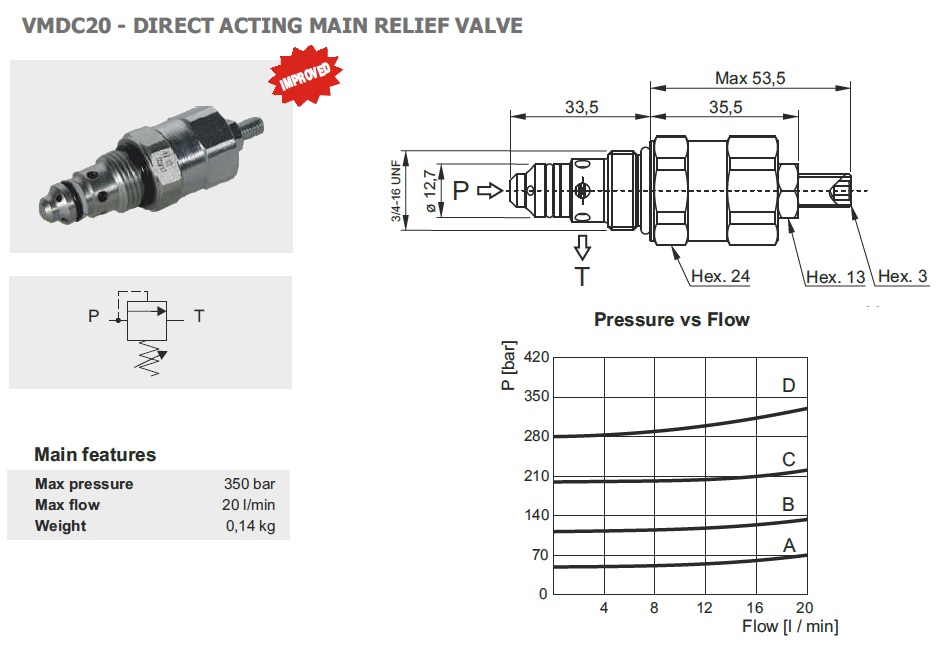

Válvula de alivio 80-250 Bar	VMDC20C1	1
Plug de Cerrado Tipo G	E70100005	1

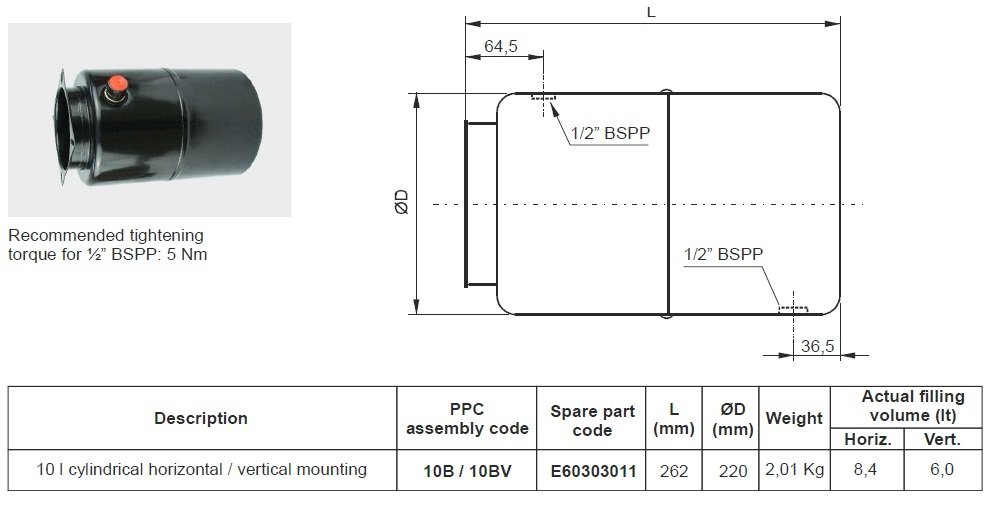

Estanque de Acero Cilíndrico de 10L	E60303011	1
Soporte de Estanque 47mm	E60543006	1

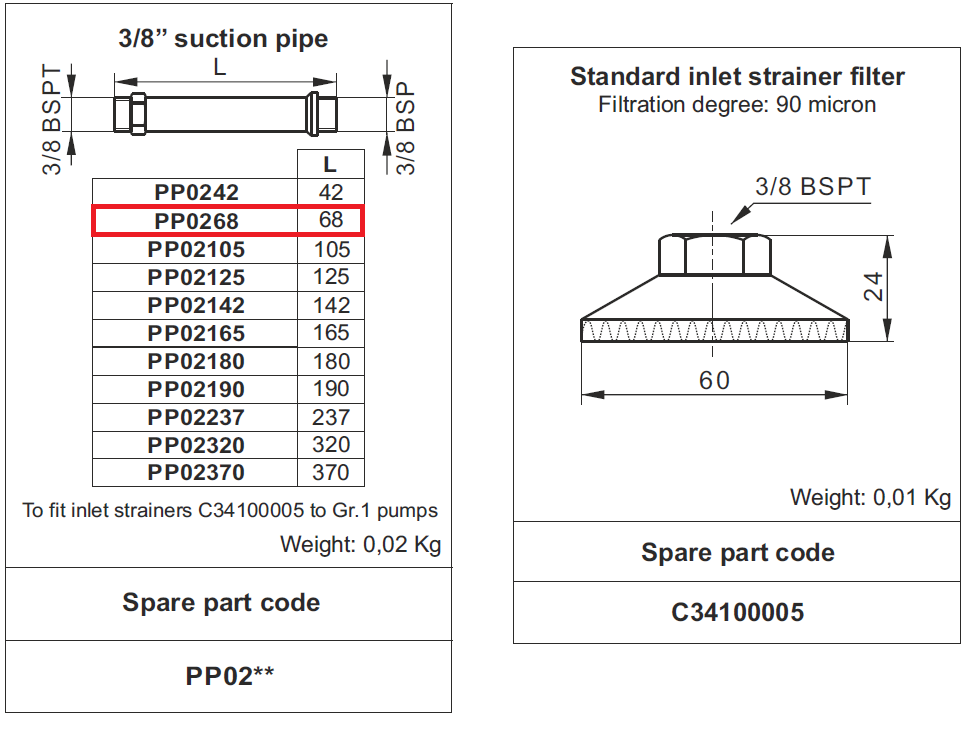

Filtro de Succión	C34100005	1

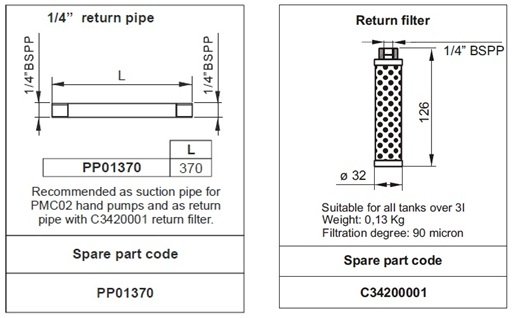

Filtro de Retorno	C34200001	1
Tubo de Succión 68mm	PP0268	1
Tubo de Retorno 370mm	PP01370	1

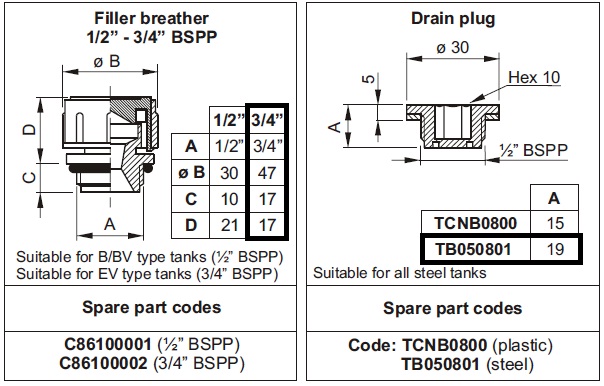

Tapa de Estanque 1/2″	C86100001	1
Tapón de Drenaje 1/2 BSP	TB050801	1

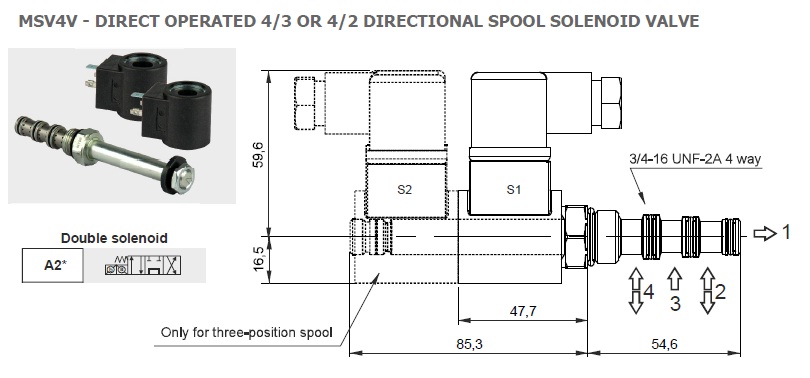

Válvula 4/3 Cartucho Centro Tandem	MSV4VA2	1

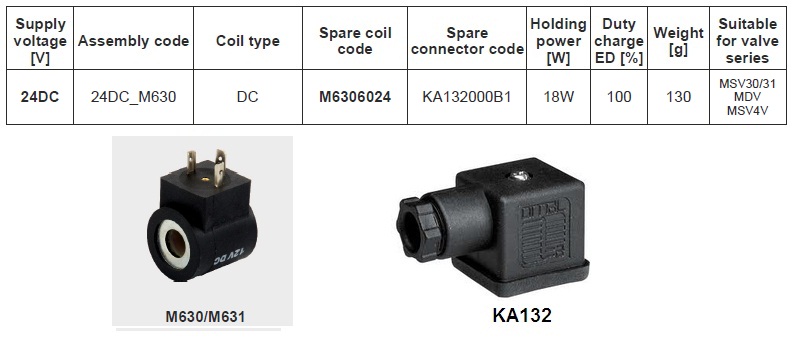

Bobina 24V DC 18W	M6306024	2
Enchufe para Bobina sin rectificador	KA132000B1	2
Manómetro BTU de 250 Bar Max 1/4 NPT	C0315103	1

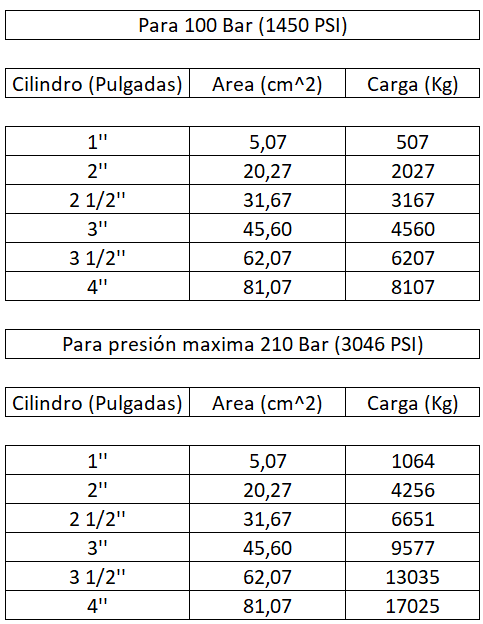

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.

PARA 100 BAR (1450 PSI)
Cilindro (Pulgadas)	Área (cm2)	Carga (Kg)
1”	5,07	507
2”	20,27	2027
2 1/2”	31,67	3167
3”	45,60	4560
3 1/2”	62,07	6207
4”	81,07	8107

PARA PRESIÓN MÁXIMA 210 BAR (3046 PSI)
Cilindro (Pulgadas)	Área (cm2)	Carga (Kg)
1”	5,07	1064
2”	20,27	4256
2 1/2”	31,67	6651
3”	45,60	9577
3 1/2”	62,07	13035
4”	81,07	17025
