CENTRAL N°6

La central hidráulica compacta cuenta con un motor monofásico (220V) de 2,2 KW (3 HP) de potencia, el cual gira a 1450 RPM (4 polos), entregando un torque de 14.5 N-metro.

La bomba del circuito de 3.8 cc/rev serie H entrega 5.3 litros/min.

La presión máxima de esta unidad hidráulica es de 180 Bar (2610 PSI).

Ademas el sistema cuenta con los siguientes componentes:

• Válvula Relief limitadora (VLP) para regular la presión del sistema

• Válvula Check (antiretorno) para garantizar que el fluido no retorne por el conducto de la bomba

• Válvula Check Modular Doble Pilotada para mantener el actuador en su posición de reposo sin sobrecargar las válvulas modulares.

• Válvula direccional 4/3 centro cerrado normada Cetop 3, comandada eléctricamente con bobinas solenoides de 230 VAC, con la cual se podrá controlar un actuador de doble efecto o un motor hidráulico deteniéndolo donde se estime conveniente.

• Estanque metálico de 20 litros con indicador de nivel.
• Filtros de succión y de retorno.

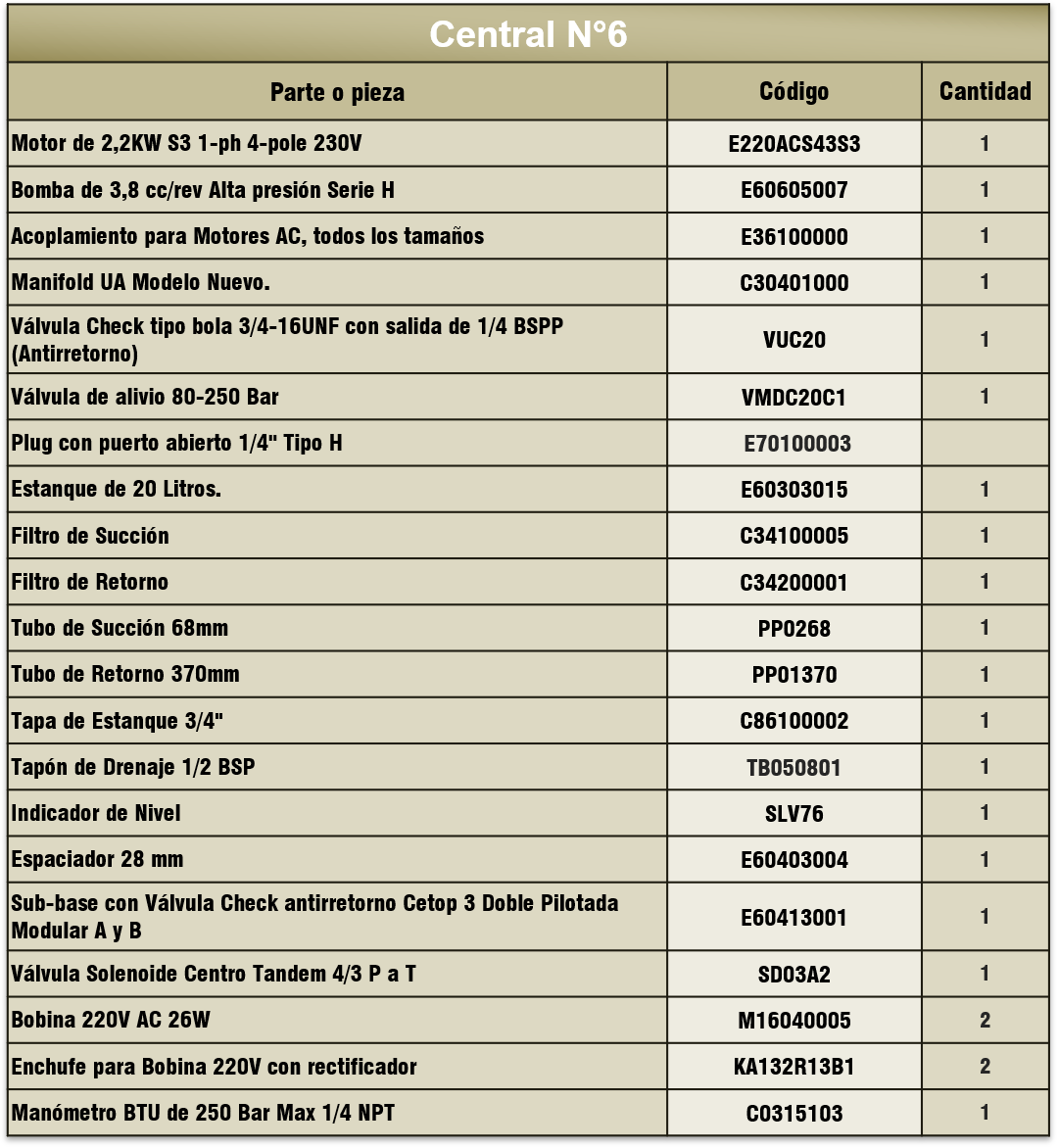

A continuación, se muestran los componentes de la central N°6:

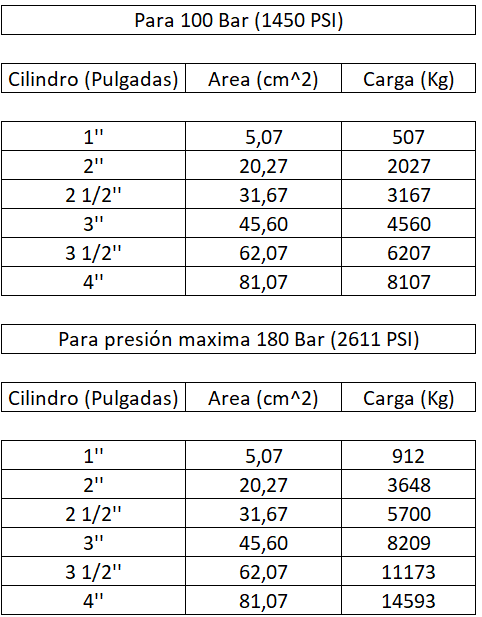

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.

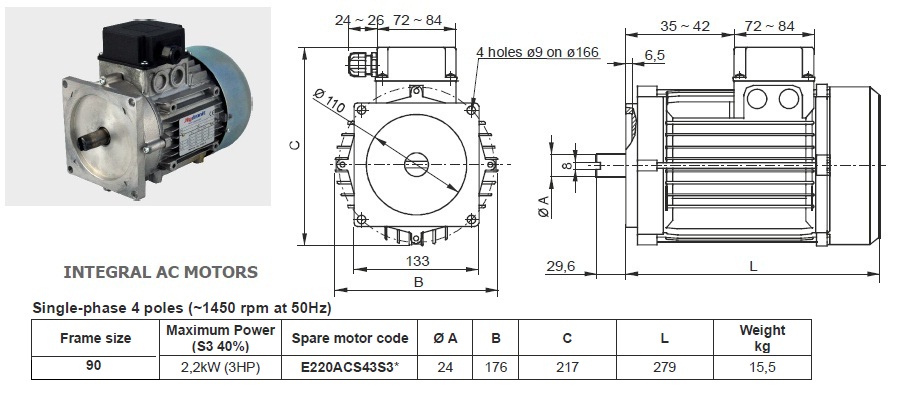

Motor Eléctrico (3HP-220VAC-1450rpm-50Hz)

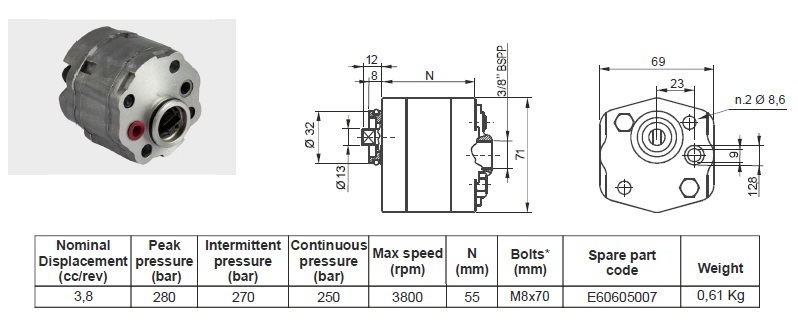

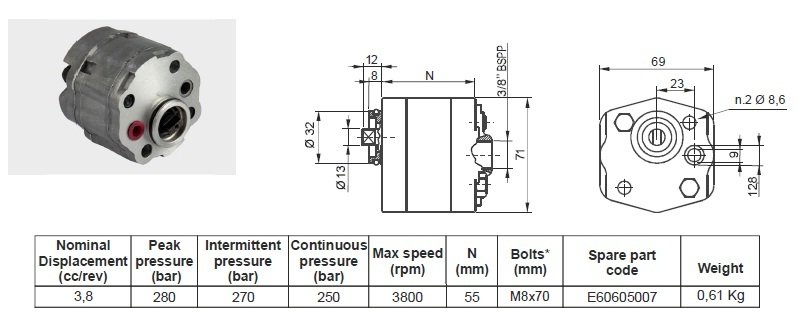

Bomba de Engranajes 3,8 CC Serie H

      Acople de Motor (Bombas Grupo 1)

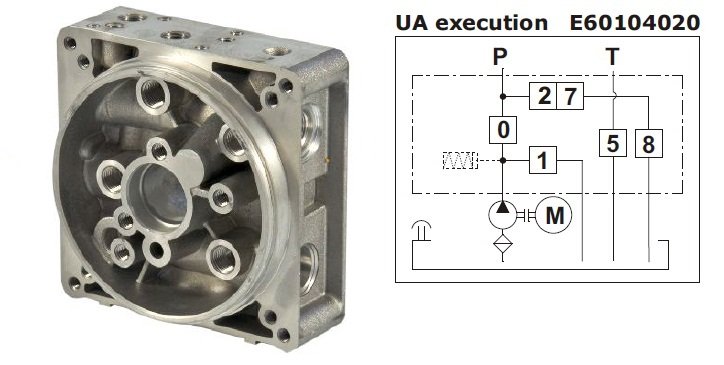

Manifold de Válvulas (UA)

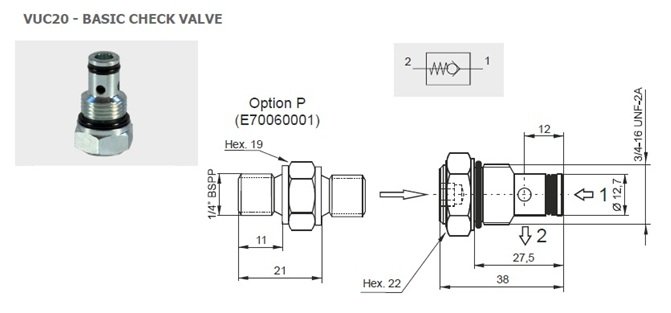

Válvula Check (Antirretorno)

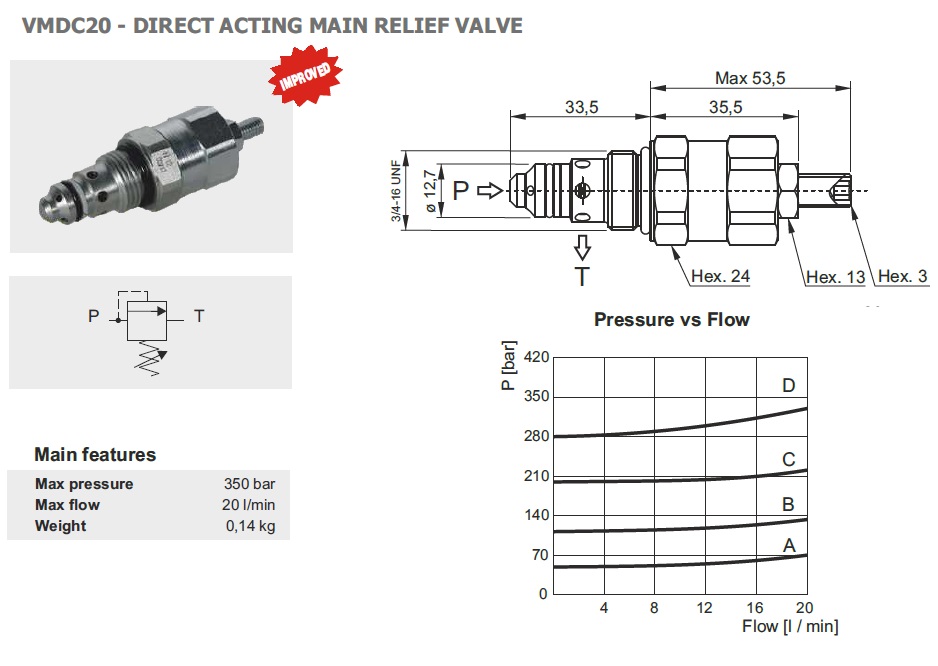

 Válvula Limitadora de Presión (VLP)

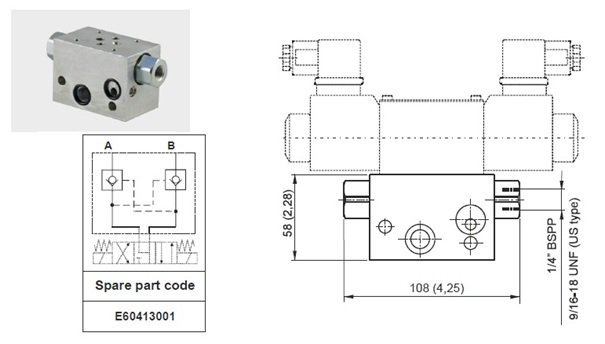

   Válvula Check Doble Pilotada CETOP 3

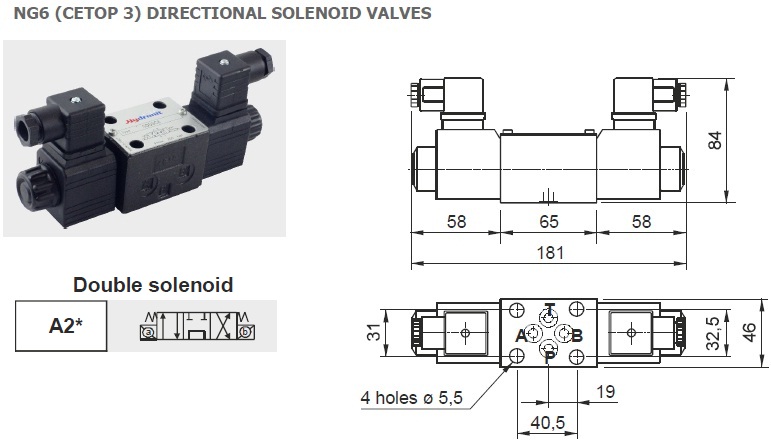

Válvula Direccional Centro Tandem CETOP 3

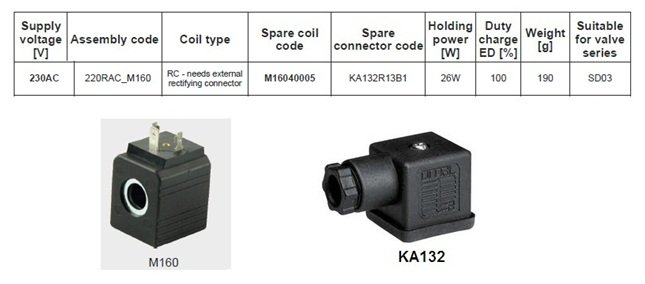

Bobinas 230VAC y Conector Eléctrico

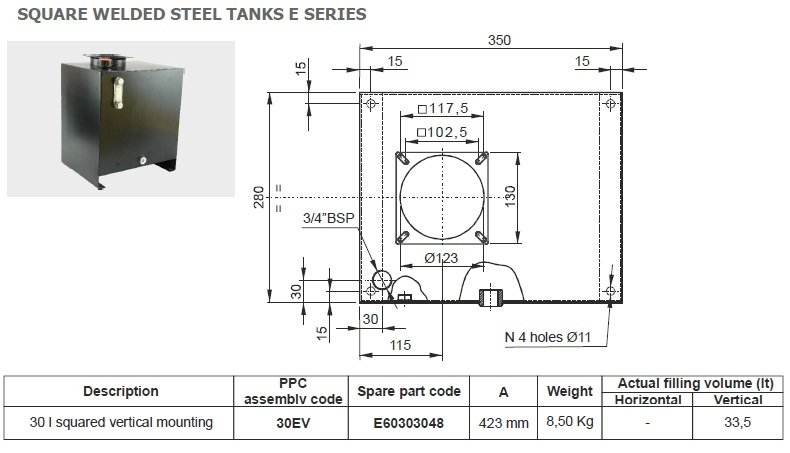

Estanque Metálico 30 Litros

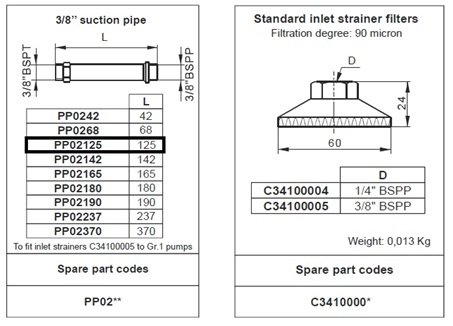

Tubo y Filtro de Succión (3/8" BSP)

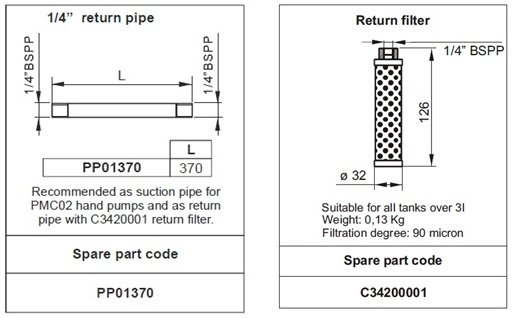

Tubo y Filtro de Retorno (1/4" BSP)

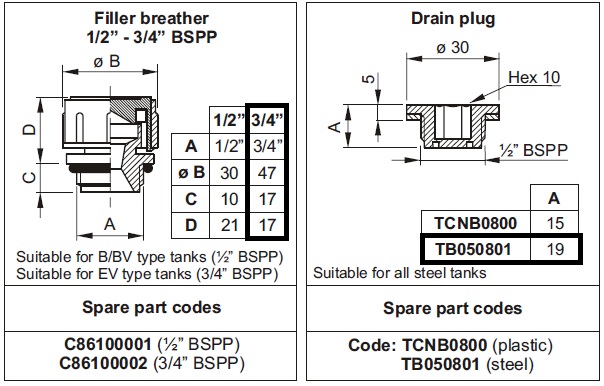

Tapón de Llenado y Drenaje (1/2" BSP)

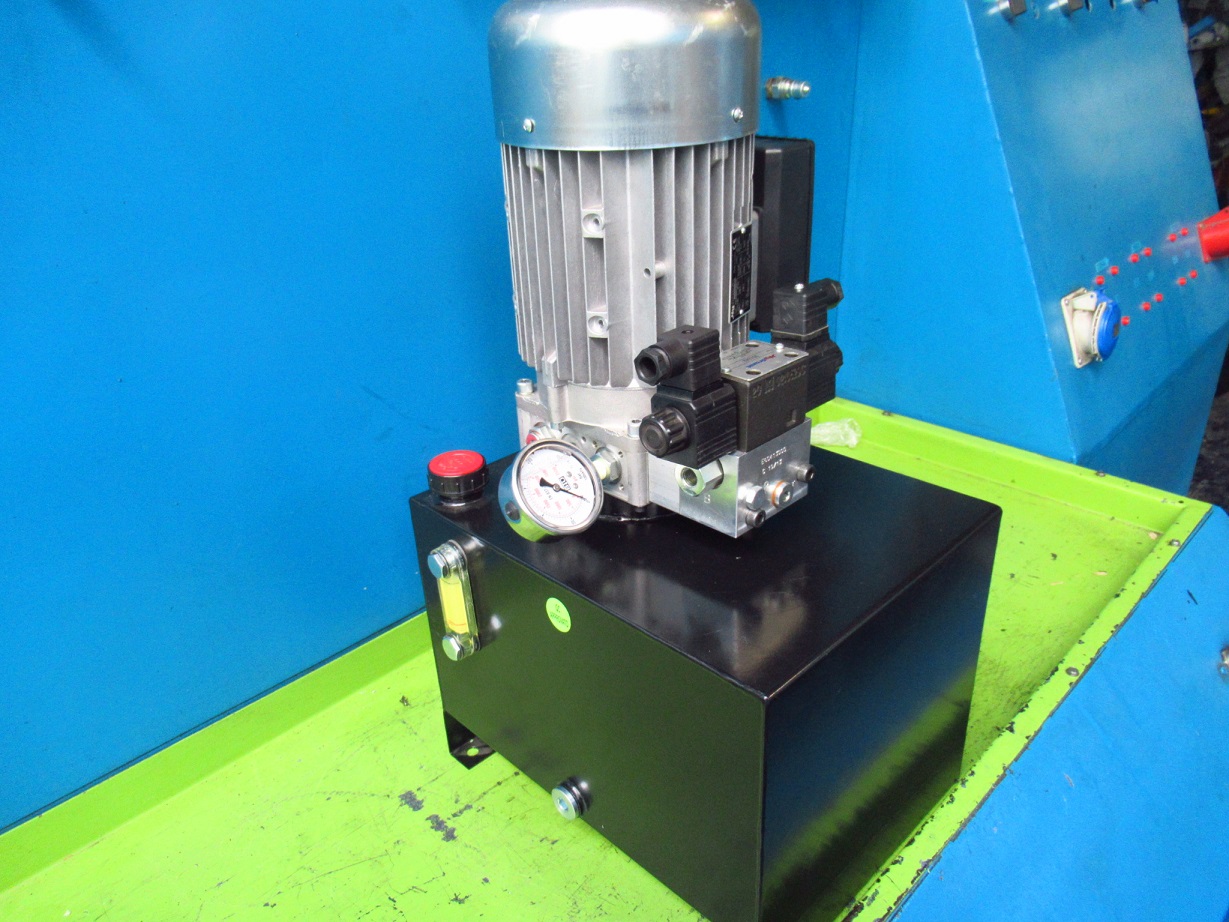

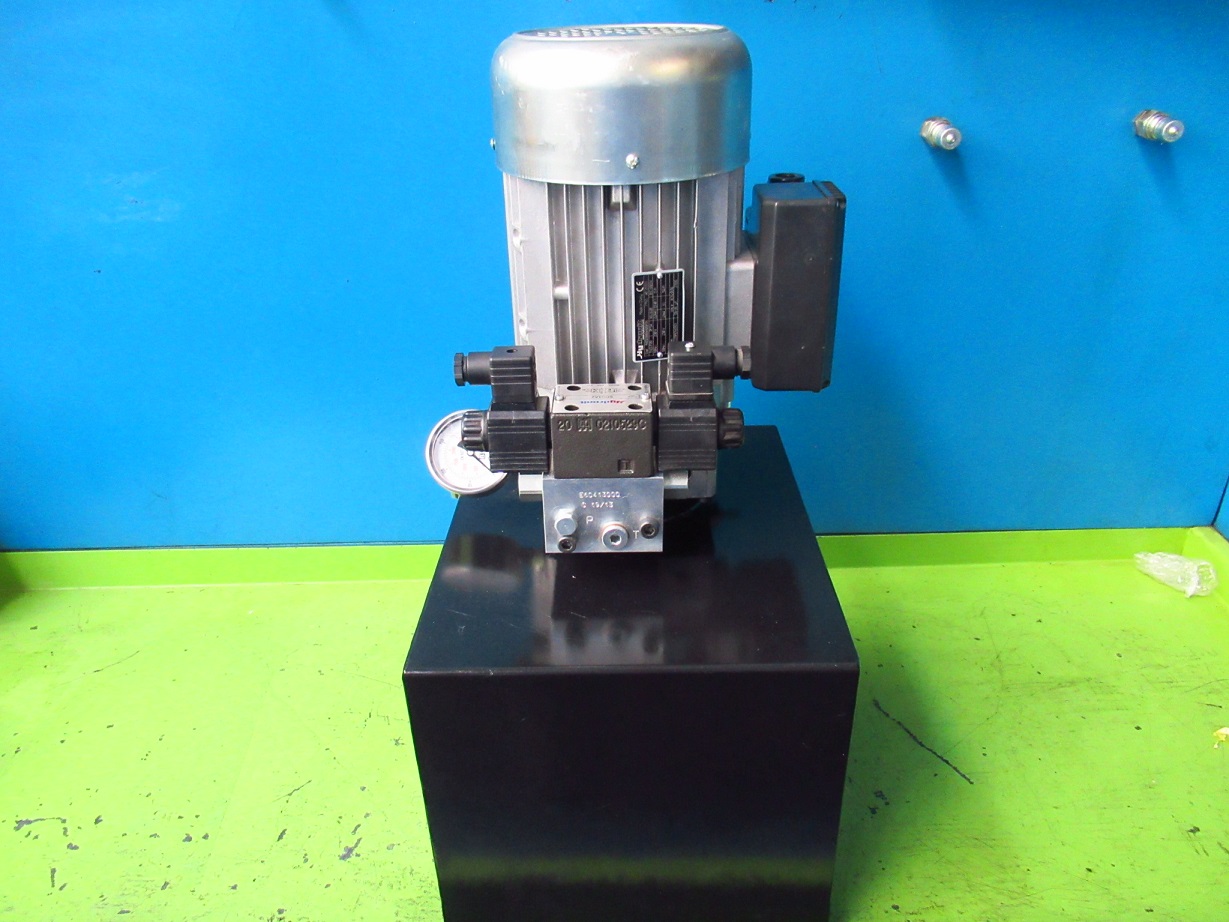

 |    GALERÍA DE FOTOS
