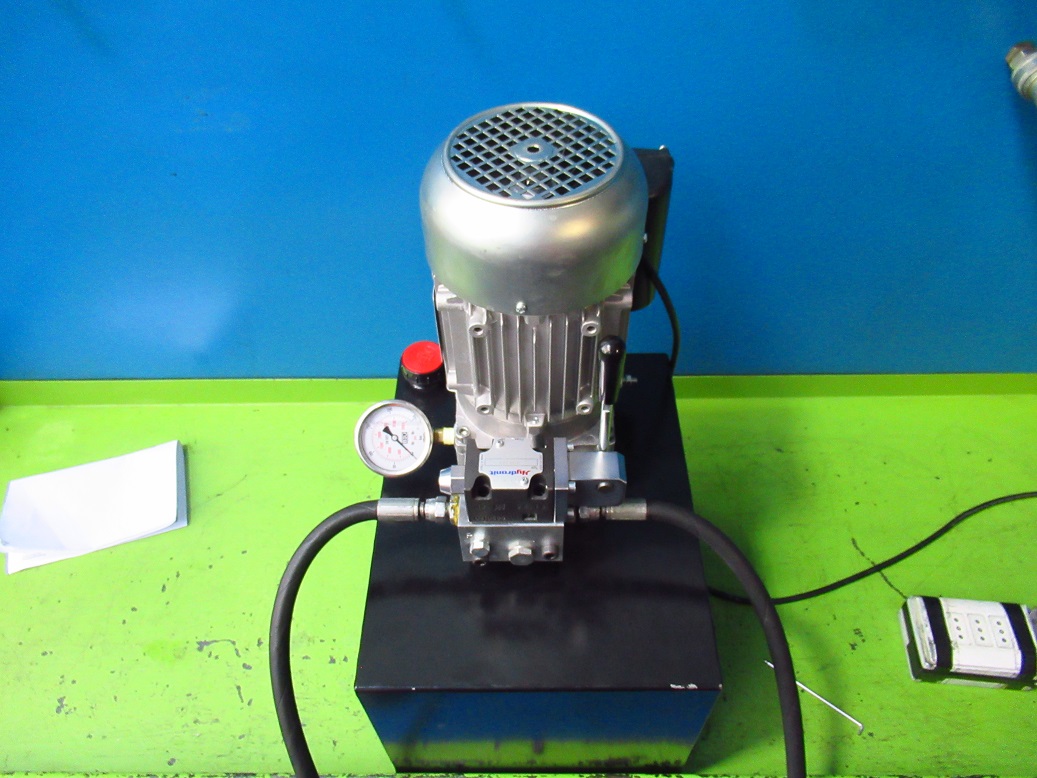

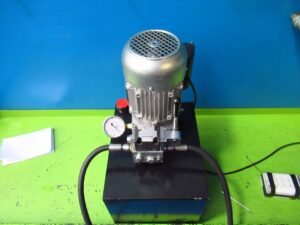

Central N°14- Motor 0,75 KW (1HP) 220V – Caudal 3,1 LPM / Presión 95 BAR (Válvula Manual)
DESCRIPCIÓN
La central hidráulica compacta cuenta con un motor monofásico (220V) de 0,75 KW (1 HP) de potencia, el cual gira a 1450 RPM (4 polos), entregando un torque de 4,9 N-metro.
La bomba del circuito de 2,17 cc/rev serie H entrega 3,1 litros/min.
La presión máxima de esta unidad hidráulica es de 95 Bar (1378 PSI).
Ademas el sistema cuenta con los siguientes componentes:
- Válvula Relief limitadora (VLP) para regular la presión del sistema

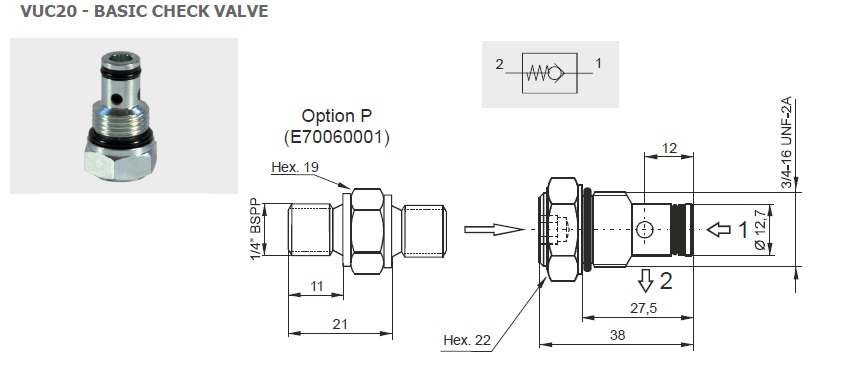

- Válvula Check (antiretorno) para garantizar que el fluido no retorne por el conducto de la bomba

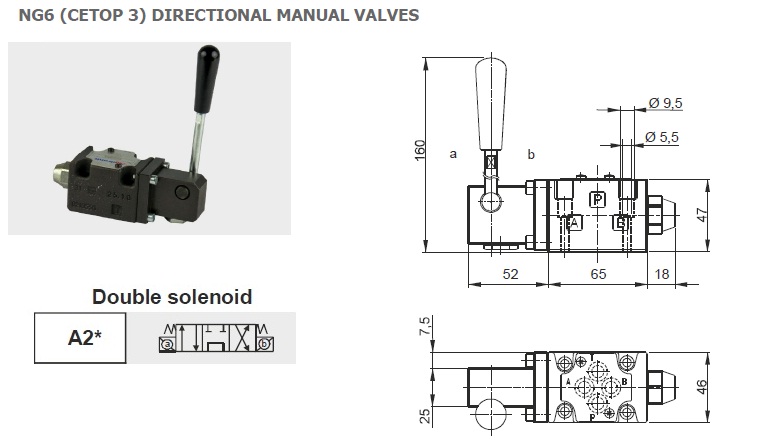

- Válvula direccional modular con accionamiento manual, normada Cetop 3, con la cual se podrá controlar un actuador de doble efecto o un motor hidráulico deteniéndolo donde se estime conveniente.
- Estanque metálico de 20 litros con indicador de nivel.
- Filtros de succión y de retorno.

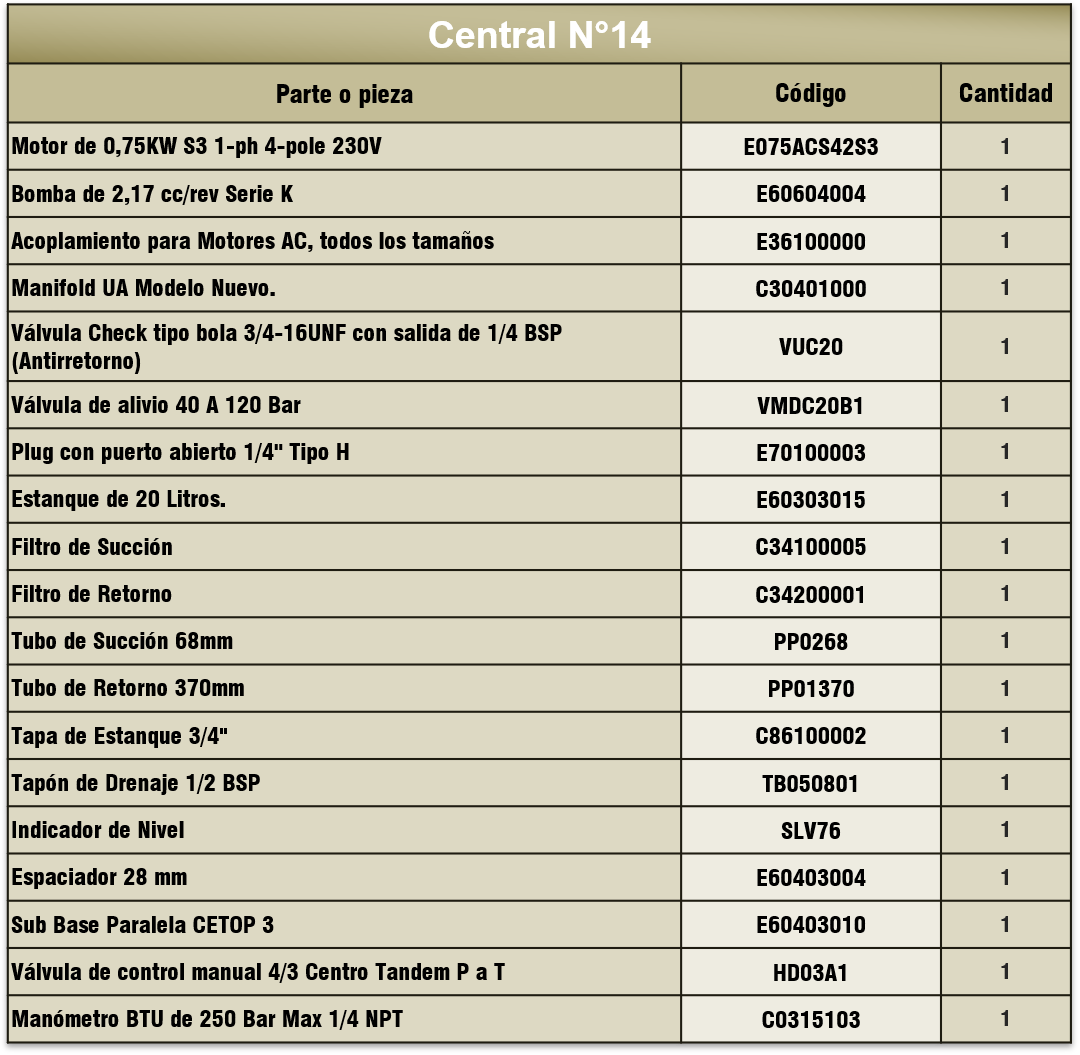

A continuación, se presentan los componentes de la central N°14:
| CENTRAL N°14 | ||
| Parte o pieza | Código | Cantidad |

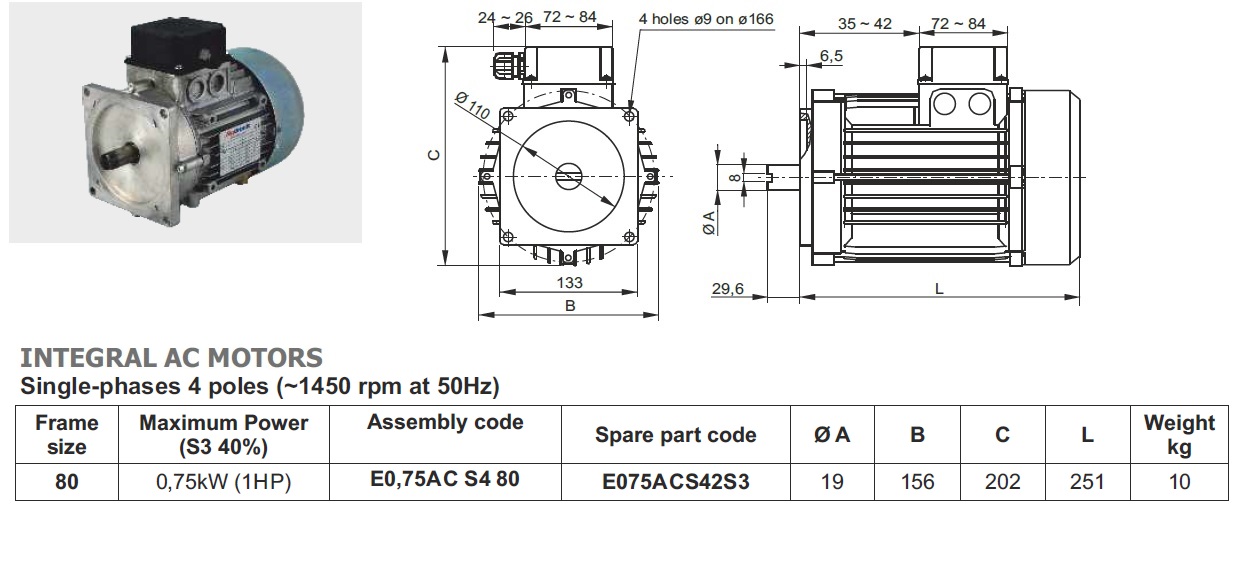

| Motor de 0,75KW S3 1-ph 4-pole 230V | E075ACS42S3 | 1 |

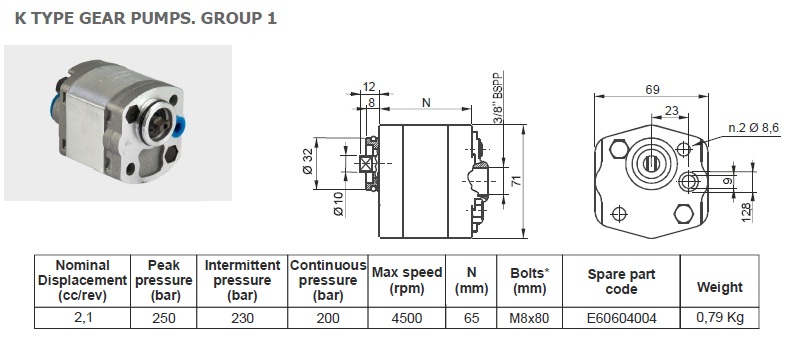

| Bomba de 2,17 cc/rev Serie K | E60604004 | 1 |
| Acoplamiento para Motores AC, todos los tamaños | E36100000 | 1 |

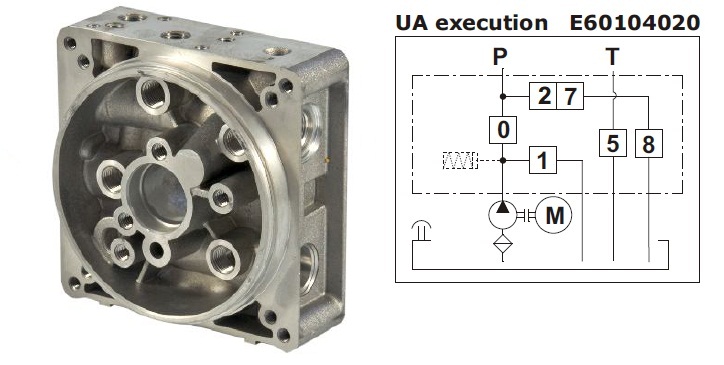

| Manifold UA Modelo Nuevo. | C30401000 | 1 |
| Válvula Check tipo bola 3/4-16UNF con salida de 1/4 BSP (Antirretorno) | VUC20 | 1 |

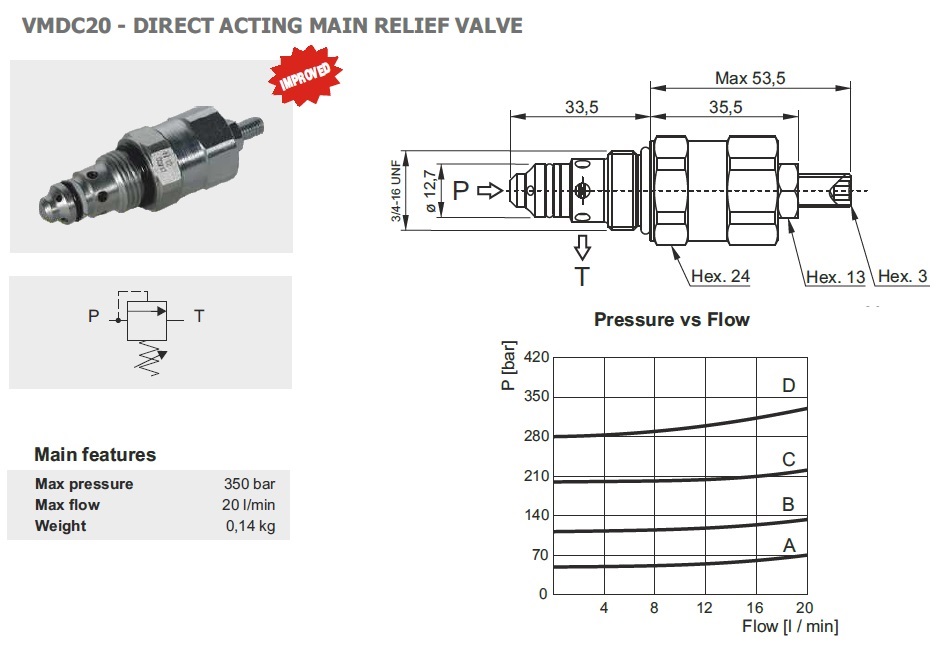

| Válvula de alivio 40 A 120 Bar | VMDC20B1 | 1 |
| Plug con puerto abierto 1/4” Tipo H | E70100003 | 1 |

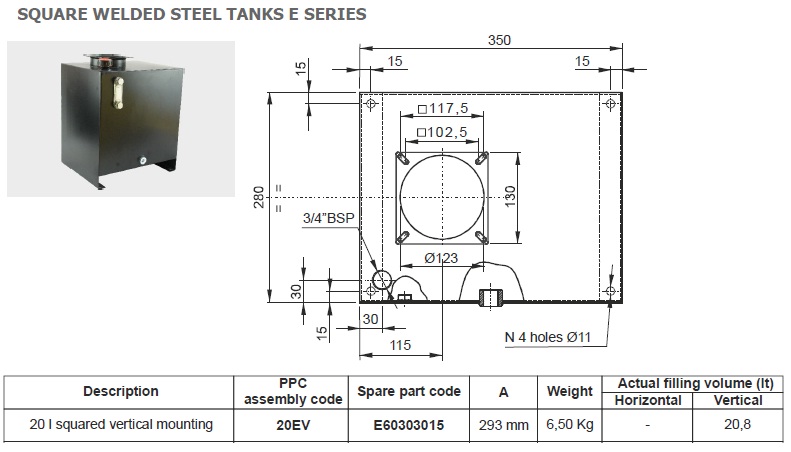

| Estanque de 20 Litros. | E60303015 | 1 |

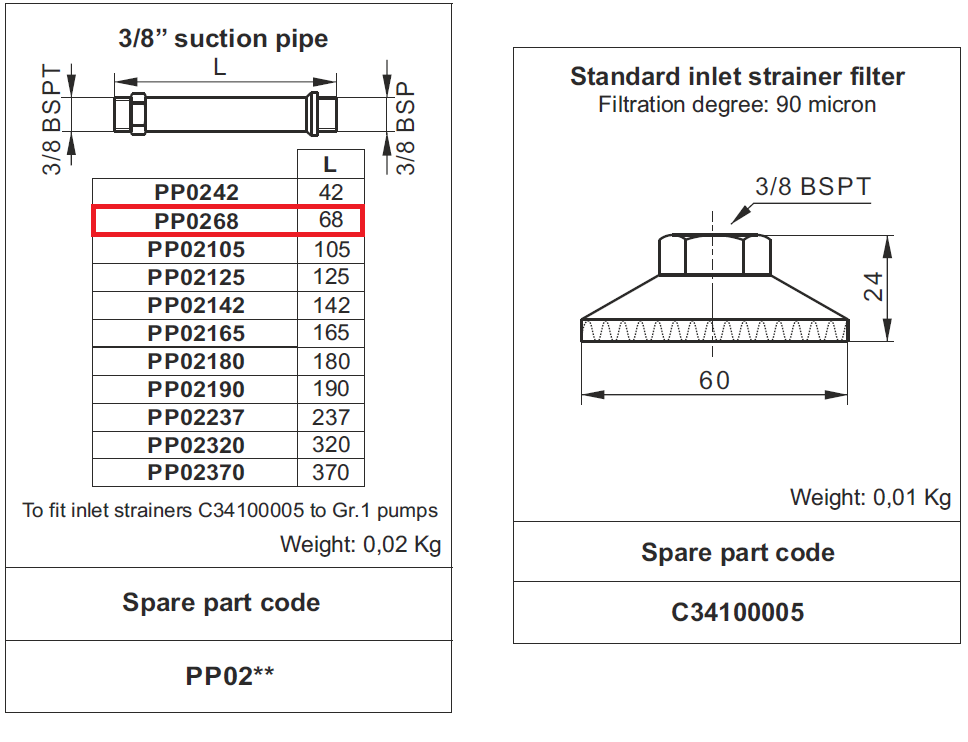

| Filtro de Succión | C34100005 | 1 |

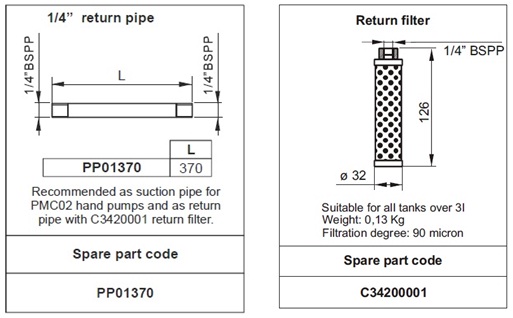

| Filtro de Retorno | C34200001 | 1 |
| Tubo de Succión 68mm | PP0268 | 1 |
| Tubo de Retorno 370mm | PP01370 | 1 |

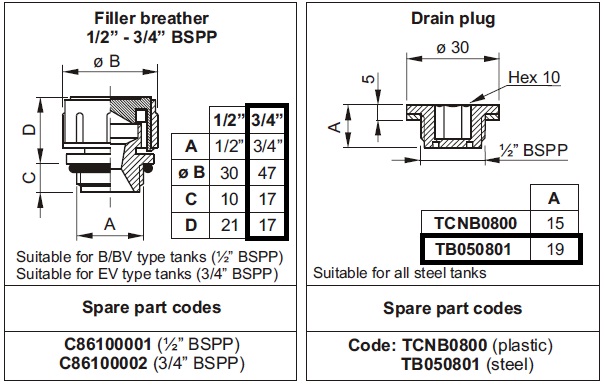

| Tapa de Estanque 3/4″ | C86100002 | 1 |
| Tapón de Drenaje 1/2 BSP | TB050801 | 1 |
| Indicador de Nivel | SLV76 | 1 |

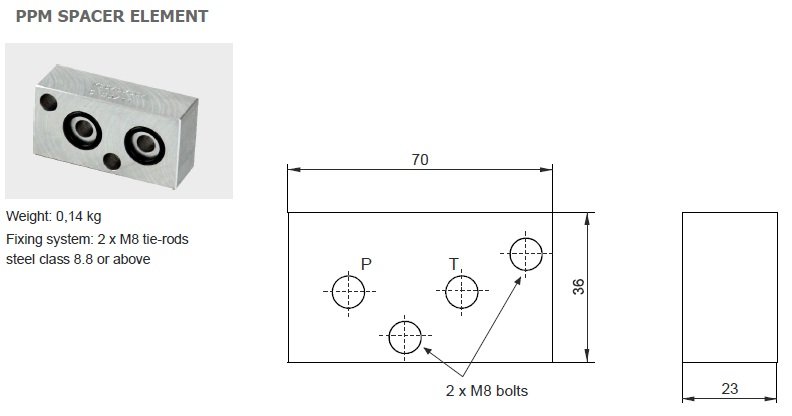

| Espaciador 28 mm | E60403004 | 1 |

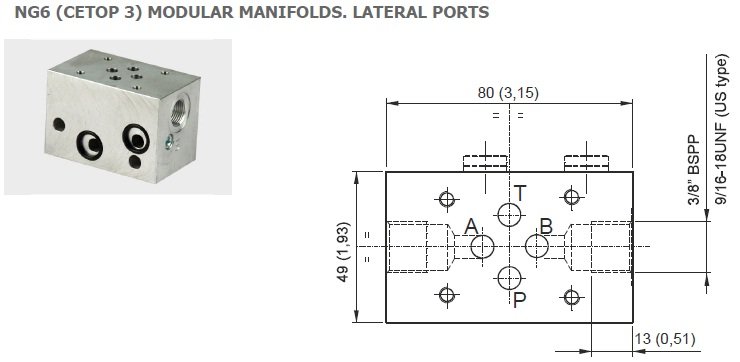

| Sub Base Paralela CETOP 3 | E60403010 | 1 |
| Válvula de control manual 4/3 Centro Tandem P a T | HD03A1 | 1 |
| Manómetro BTU de 250 Bar Max 1/4 NPT | C0315103 | 1 |

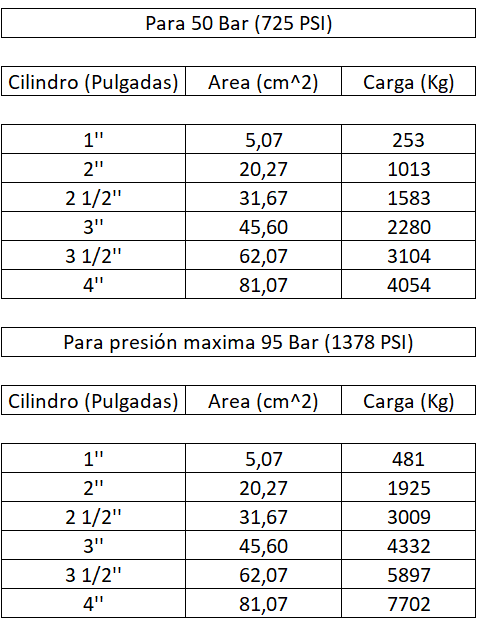

A continuación, se muestra una tabla comparativa de las cargas que se pueden levantar de forma axial según diámetros de cilindros estándar.
| PARA 50 BAR (725 PSI) | ||
| Cilindro (Pulgadas) | Área (cm2) | Carga (Kg) |
| 1” | 5,07 | 253 |
| 2” | 20,27 | 1013 |
| 2 1/2” | 31,67 | 1583 |
| 3” | 45,60 | 2280 |
| 3 1/2” | 62,07 | 3104 |
| 4” | 81,07 | 4054 |
| PARA PRESIÓN MÁXIMA 95 BAR (1378 PSI) | ||
| Cilindro (Pulgadas) | Área (cm2) | Carga (Kg) |
| 1” | 5,07 | 481 |
| 2” | 20,27 | 1925 |
| 2 1/2” | 31,67 | 3009 |
| 3” | 45,60 | 4332 |
| 3 1/2” | 62,07 | 5897 |
| 4” | 81,07 | 7702 |

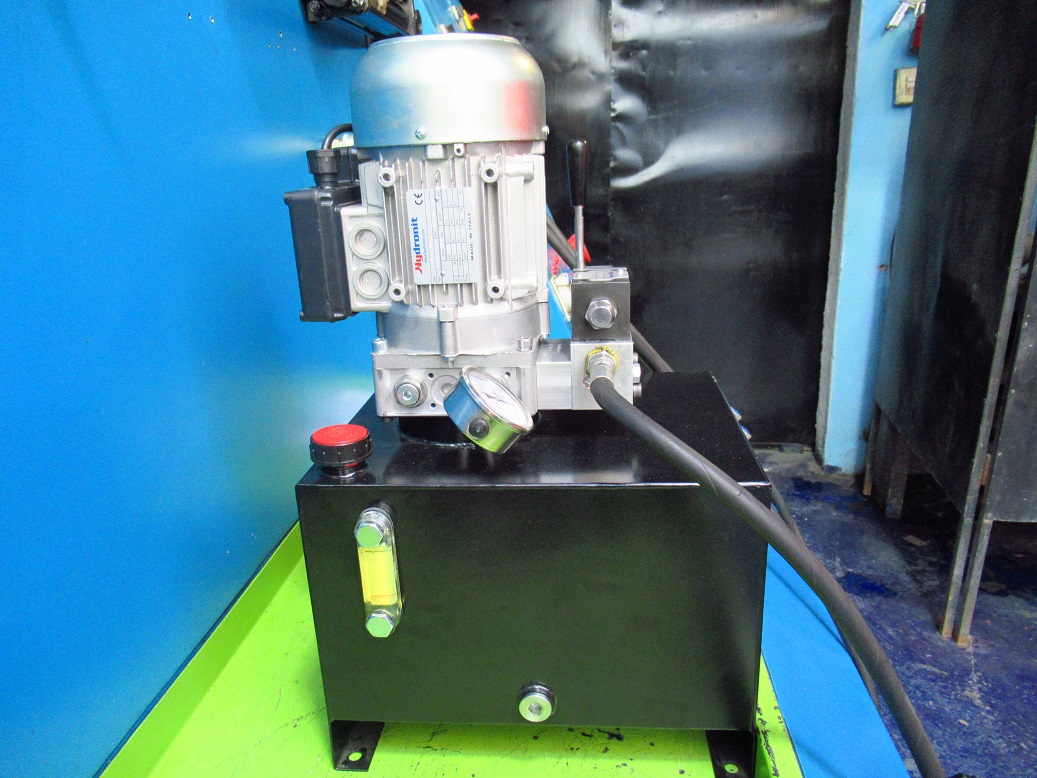

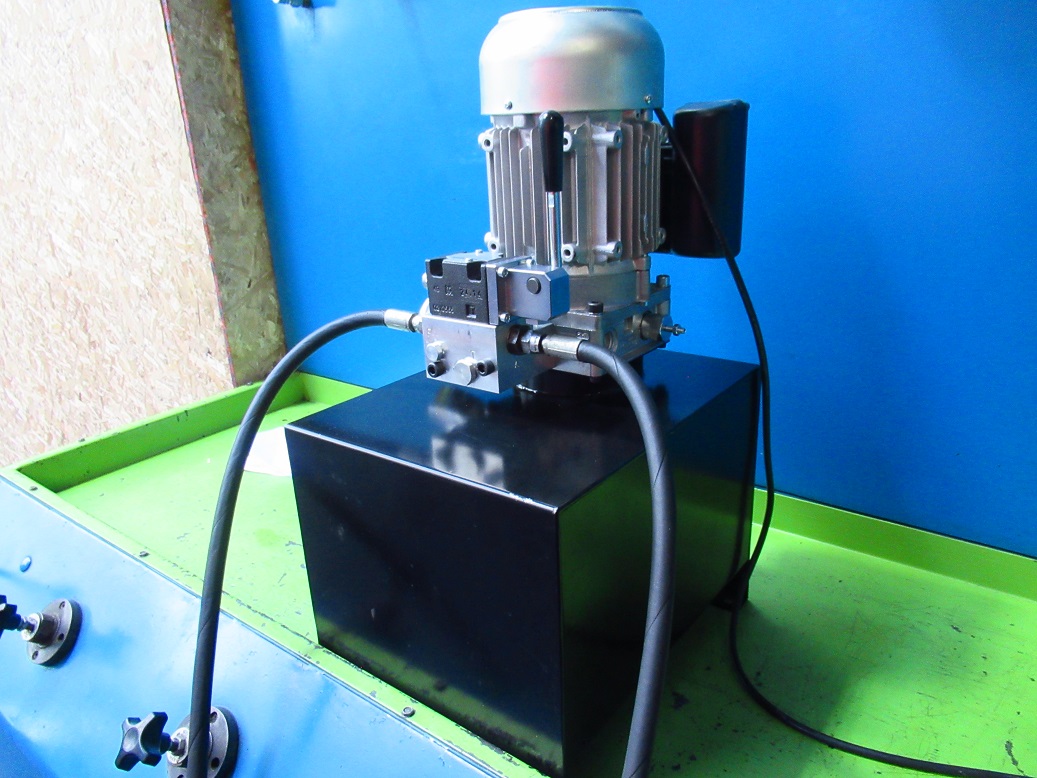

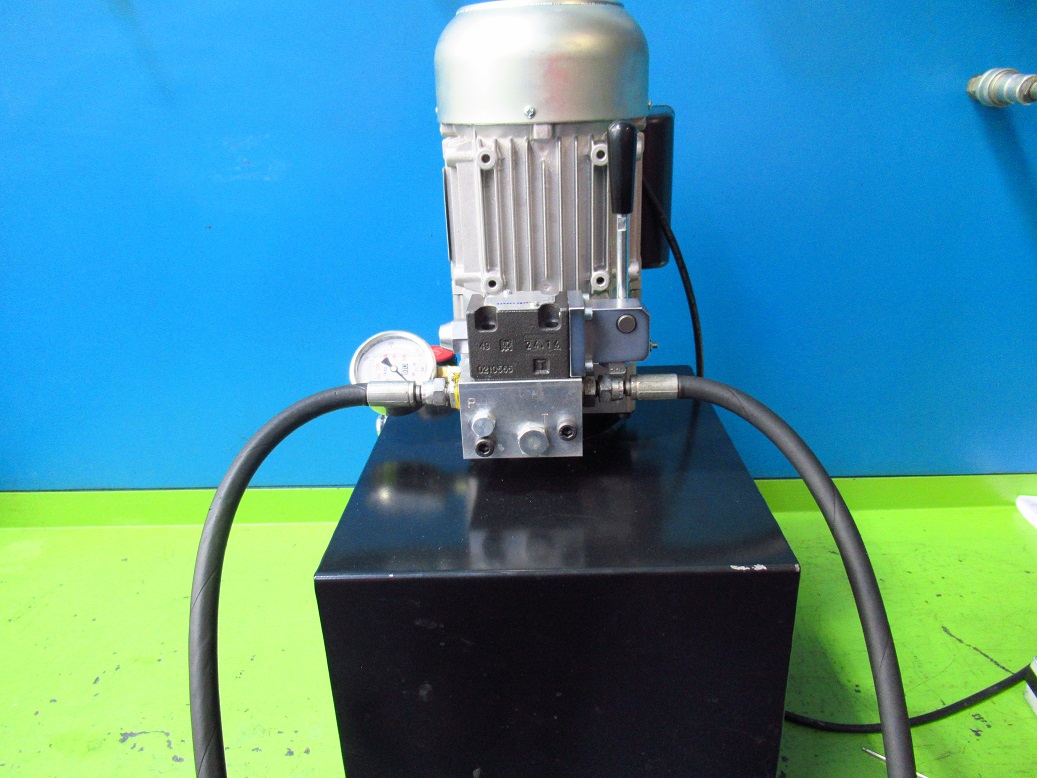

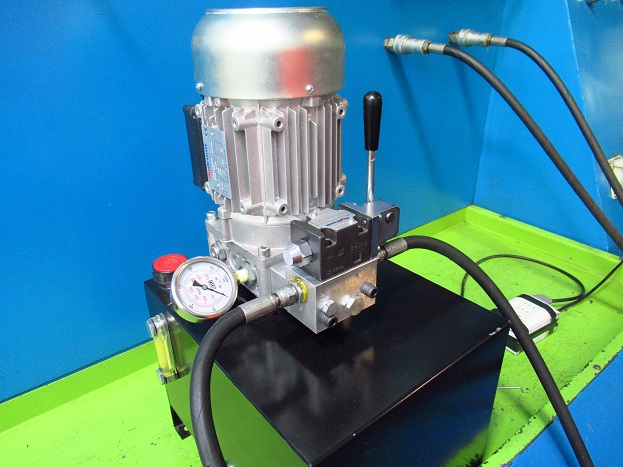

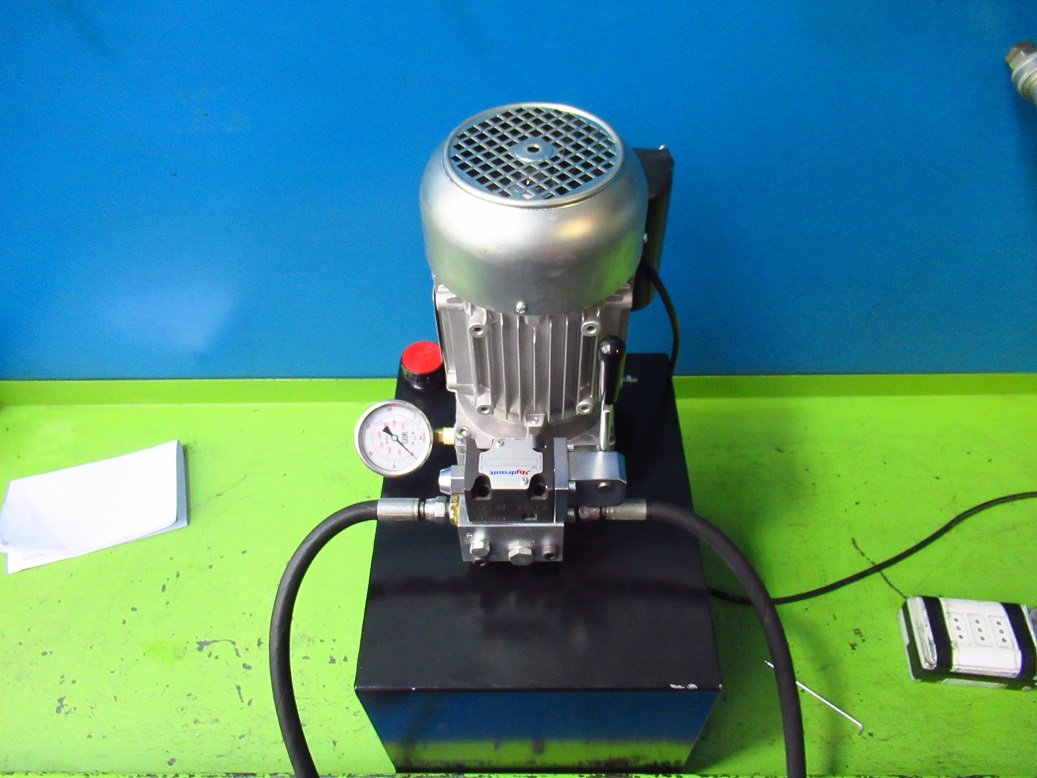

GALERÍA DE FOTOS
